Elektronische Brennstoff- und Luftverbundregelung ETAMATIC OEM

Elektronische Brennstoff- und Luftverbundregelung ETAMATIC OEM
  • Brennersteuergerät
  • elektronischer Verbund mit bis zu 4 Kanälen
  • an Leittechnik anschließbar
  • einfach zu programmieren
  • Auflösung 10 bit
  • über PC bedienbar
  • Lastregler integriert
  • Dichtekontrolle integriert
  • CO/O2-Regelung integriert
  • Einbau direkt am Brenner

Spannungsversorgung:

von 115 VAC -15 %
bis 230 VAC 10 % 50/60 Hz

Umgebungstemperatur Betrieb:

+0 °C … +60 °C

Umgebungstemperatur Transport und Lagerung:

-25 °C … +60 °C

Auflösung, je Analogeingang:

999 digit, 10 Bit

Drei-Punkt-Schritt
Empfohlene Laufzeit der Stellantriebe:

30 s … 60 s

Stetige Ausgänge
Bürde:

0 … 10 V > 5 kΩ
0/4 … 20 mA < 600 Ω

Digitale Signaleingänge:

14 (Die Leitungslänge sollte auf 10 m begrenzt sein)

Digitale Ausgänge:

Hauptgas 1, Hauptgas 2, Ölventile, Zündventile, Zündtrafo, Lüfter, Ölpumpe, Störung

Anzahl der Kurvensätze:

2 pro Kanal (z. B. für Öl-/Gas- Kombibrenner)

BUS-Ankopplung:

Über LSB-Adapter BUS-Karte optional für die Systeme:

  • Interbus-S (Phoenix)
  • PROFIBUS DP
  • Modbus
  • Ethernet (Modbus TCP)

Zulassungen:



















EG-Baumusterprüfung 97/23/EG (Druckgeräterichtlinie)

  • DIN EN 298:2004
  • DIN EN 1643:2001
  • DIN EN 230:2005
  • DIN EN 60730-2-5
  • DIN EN 12067-2:2004
  • DIN EN 20156-1:2005,Ziff. 10.5



EG-Baumusterprüfung 2009/142/EG (Gasgeräterichtlinie)

  • DIN EN 298
  • DIN EN 13611
  • DIN EN 1643
  • DIN EN 12067-2



SIL3 Bestätigung

  • DIN EN 61508 Teil 2+3



Anlagenabnahme - EN 50156-1 (TÜV)



Schiffszulassungen GL und LR



AGA Certified Product - EN298, AS4625, AS4630



AVIS TECHNIQUE APAVE - 1889 (ASCERT)



EG-Konformitätserklärung

  • 2006/95/EG Niederspannungsrichtlinie
  • 2004/108/EG EMV-Richtlinie
  • 97/23/EG Druckgeräterichtlinie Kat. IV Module B+D
  • 2009/142/EG Gasgeräterichtlinie

Die ETAMATIC OEM ist speziell zum Einbau in den Brenner konzipiert. Durch kurze Verdrahtungswege werden zusätzlich Kosten gespart. Die ETAMATIC OEM eignet sich dadurch speziell als Serienausstattung für Monoblockbrenner.

Der Startup Manager zur ETAMATIC OEM unterstützt den Inbetriebnehmer sowohl bei der Erstinstallation des Brenners als auch bei Anpassungen der Brennereinstellung mittels  Assistenten.

  Funktion

  Kommunikation

  Optional



  Anlaufzähler




  RS232 Schnittstelle:
     • Bedienung
     • Service
     • Fernsteuerung
     • Speicherung


  CO/O2-Regelung





  Betriebsstundenzähler





  LAMTEC System Bus (LSB)




  Flammenüberwachung





  Brennersteuergerät




  Leittechnikankopplung:
     • INTERBUS-S
     • Profibus
     • Modbus


  Frequenzumrichter





  Verbundregelung
     • 4 Stellglieder

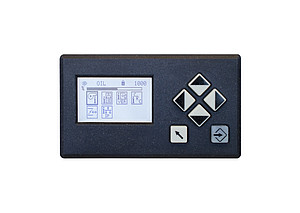

  Handbedieneinheit





  Leistungsregler




  Steckersätze
     • Inverse Klemme
     • Federkraftklemme





  Dichtekontrolle
