测量系统 LT3-EX
防爆区域 O₂ 和 CO_e 测量的解决方案

产品优势:

配合 LS2 Ex 探头用于测量氧气 (O₂)
配合 KS1D Ex 探头用于测量氧气 (O₂) 同时检测烟气中的可燃成分 (CO_e)
坚固耐用的集成式外壳
Ex zone 1 认证
SIL 1,（符合 DIN EN 61508 标准），标准版本
SIL 2 ,（符合 DIN EN 61508 标准），配有2个变送器
运行可靠且维护成本低

应用:

可连接以下探头:
LS2/KS1D-Ex

Application

LAMTEC Lambda 变送器 LT3-Ex 配套 LAMTEC 探头 LS2 或 KS1D-Ex 是一种通用型基于微处理器的测量设备。采用“隔爆型”（Ex d）或“增安型”（Ex eb）点火保护类型设计。整个系统可用于防爆1区和防爆2区。该变送器配合 KS1D-Ex 探头能在超化学计量范围 (λ > 1) 内，实现烟气中氧气和可燃成分 CO_e (CO/H₂) 的测量。当然，它也可以与 LS2 Ex 探头配套使用，实现对氧气的测量。测量值 CO_e - e = 烟气中所有可燃氧化物成分的总信号值。

Technical data

Technical Data

Lambda Transmitter Data Sheet

Probes Data Sheet

认证

EC Type Examination Certificate

DIN EN 16340 (only in combination with KS1D-EX)
DIN EN 60730-1

CE Declaration of Conformity

2014/35/EU (Low Voltage Directive)
2014/30/EU (EMC Directive)
2011/65/EU (RoHS)

Ex certificate LT3-Ex

II2G Ex d IIC T5 Gb -20 °C ≤ Ta ≤ +55 °C
II2G Ex db eb IIC -20 °C ≤ Ta ≤ +55 °C

Ex certificate Ex probe

II 2G Ex db (IIB+H2) T4 GB (-40 °C ≤ Ta ≤ 60 °C)
II 2D Ex tb IIIC T135 °C Db (-40 °C ≤ Ta ≤ 60 °C)

Comparison table probe

配套 LT3-Ex 的探头
探头型号	LS2-Ex / KS1D-Ex
烟气提取	GED FLEX
测量范围	O₂: 0 ... 21 % (LS2 和 KS1D) CO_e: 0 … 10,000 ppm (KS1D)
测量精度	O₂: 测量值的 ±5 % - 不大于 ±0.3 vol. % (LS2 和 KS1D) CO_e: 测量值的 ±25 % - 不大于 ±20 ppm (KS1D)
吹扫	No
自动校准	No
最高温度	≤1400 °C
粉尘水平	≤500 mg/Nm³
燃料	燃油（轻质油），天然气，另可根据要求定制
防护等级	IP 65
烟气流速	<30 m/s
响应时间 O₂ t₆₀ / t₉₀	3 s / 9 s
响应时间 CO_e t₆₀ / t₉₀	9 s / 13 s
防爆区（Ex zone）	II2G Ex db (IIB+H2) T4 Gb II2D Ex Tb IIIC T135°C Db

Sample Configurations

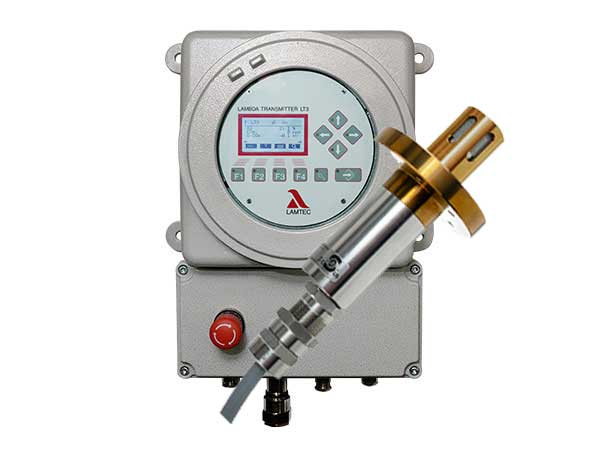

LT3-Ex + SAK-Ex + KS1D-Ex + GED BASE

标准解决方案

Contact

探头 LS2-Ex/KS1D-Ex

Accessories

接口:

模拟电流输出模块 (0/4 ... 20 mA)/模拟电压输出模块 (0/2 ... 10 V)
数字输出模块
PROFIBUS DP 模块
通过附加模块实现效率计算

更多配件参见产品目录册.

如需配件，欢迎联系销售代表
