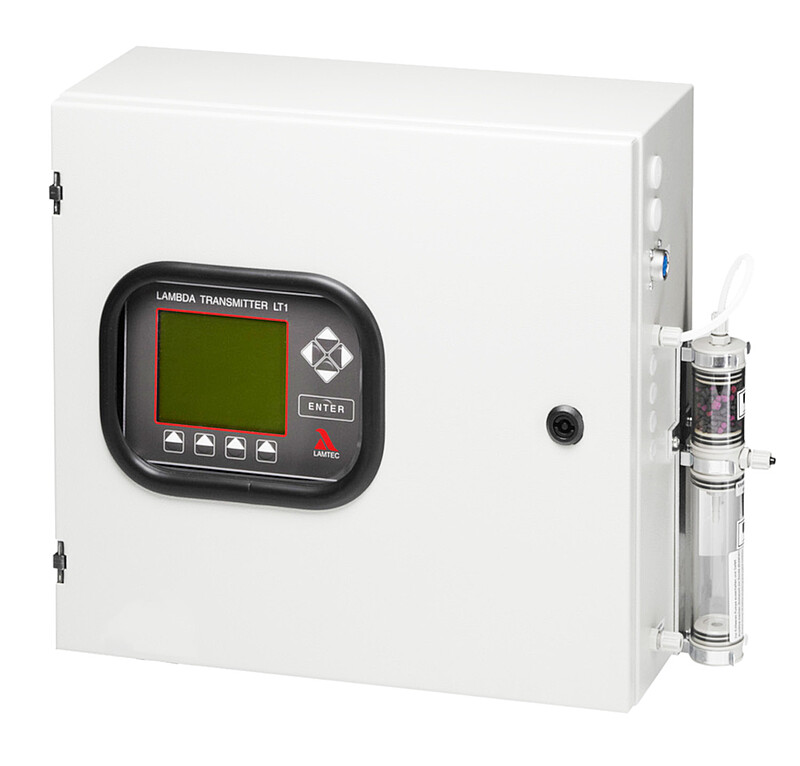

Messsystem LT1
Die Lösung für O2Messungen
Ihre Vorteile im Überblick:
- Messung zur Überwachung und Optimierung auch von anspruchsvollen Feuerungen
- Hochgenaue Messung von Sauerstoff (O2) bis 21 Vol.%
- Lineares Sondensignal (Gleichstrom [mA]) mit festem, physikalischem Nullpunkt
- Keine speziellen Testgase erforderlich, automatischer Abgleich mit Umgebungsluft
- Automatische Alterungskompensation der ZrO2-Messzelle
- bis 1.400°C mit Keramikentnahme
- SIL 1 nach DIN EN 61508:2011, parts 1-7
Applikationen:
Zum Anschluss der Lambda Sonde LS1

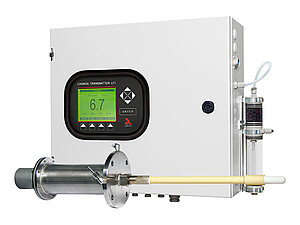

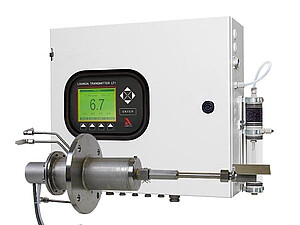

Der LAMTEC Lambda Transmitter LT1 ist in Verbindung mit der LAMTEC Sonde LS1 ein universell einsetzbares Messgerät auf Mikroprozessorbasis. Dieser Messumformer wurde speziell für die hochgenaue Messung von O2-Konzentrationen in Abgasen von Feuerungsanlagen aller Art im überstöchiometrischen Bereich (λ > 1) entwickelt.
Bspw. …
- in Verbrennungsabgasen
- in Ofenatmosphären
- etc.

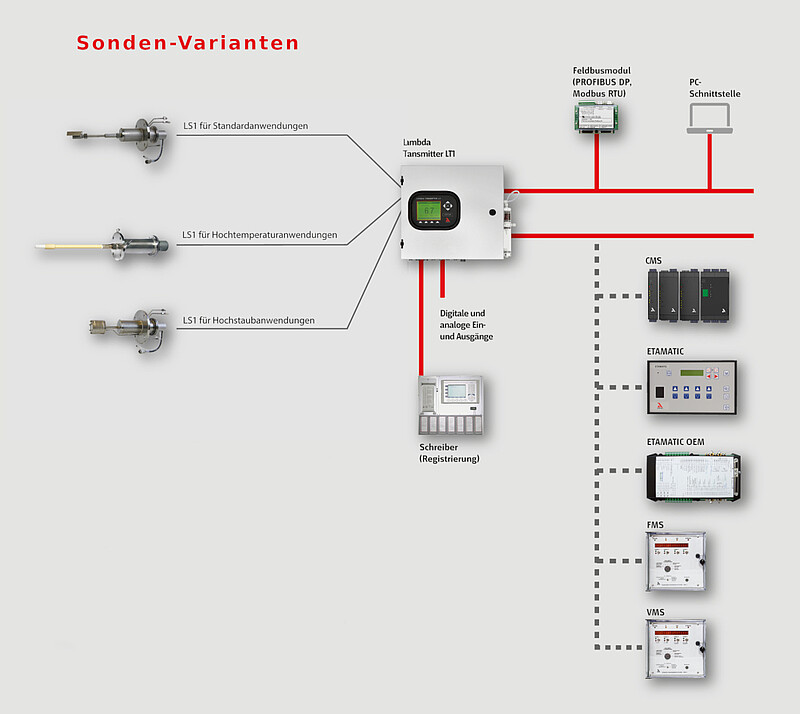

Das System, das aus LT1 und LS1 besteht, ist modular aufgebaut und bietet etablierte Lösungen für die meisten Anwendungsfälle. So kann der LT1 mittels geeigneter Kombination aus Sondeneinbauarmatur und Gasentnahme (GED), beispielsweise für Hochstaubanwendungen, die Abreinigung von Staubpartikeln und den automatischen Abgleich der Sonde ansteuern.
| Technische Daten |
|
||||
| Zulassungen |
EU-Baumusterprüfbescheinigung
EU-Konformitätserklärung
SIL1
|
Sonden für LT1 | |||

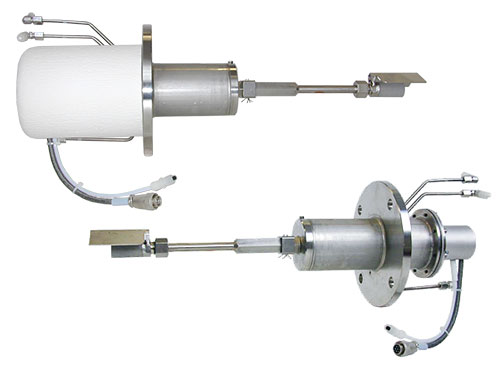

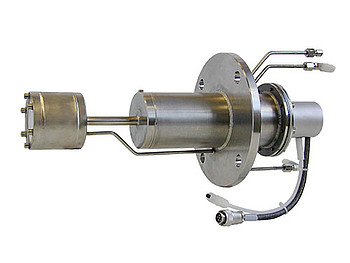

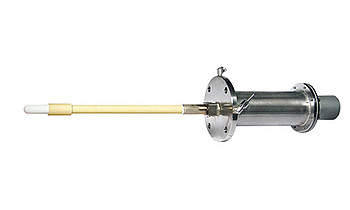

| Sensortyp | LS1 für | LS1 für | LS1 für |
| Ansicht |  |  |  |
| Messbereich | O2: 0 ... 21 % | ||
| Messgenauigkeit | O2: ± 0,1 Vol. % nach Abgleich | ||
| Abreinigung | Nein | X | |
| Automatischer Abgleich | X | ||
| Max. Temperatur | ≤600°C | ≤1400°C | ≤450°C |
| Staublevel | ≤ 1000 mg/Nm3 | ≤ 2000 mg/Nm3 | |
| Brennstoff | Erdgas, Heizöl EL, Heizöl S, Kohle, Biomasse, Sonderbrennstoffe, Flammrohrkessel | ||
| Schutzklasse | IP42 | ||
| Rauchgasgeschwindigkeiten | ≤30m/s | ≤15m/s | ≤30m/s |
| Ansprechzeit | ≤9/15s | ||
Schnittstellen
- 4 analoge Stromausgänge (0/4 ... 20 mA) / Spannungsausgänge (0 ... 10 V)
(1x Standard, 3x optional, konfigurierbar) - 7 konfigurierbare Digitalausgänge
- 4 Analogeingänge (0/4 ... 20 mA)
(1x Standard, 3x optional, konfigurierbar) - Modbus RTU
- PROFIBUS DP
- PC-Remote-Display Software
Funktionserweiterungen
- PID-O2-Regler
- Lastabhängige und brennstoffspezifische Grenzwerte/Grenzkurven
- Messung der Abgastemperatur und Berechnung des feuerungstechnischen Wirkungsgrades
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
Weitere Downloads finden Sie im Support-Bereich .
Alle Produkte in dieser Kategorie

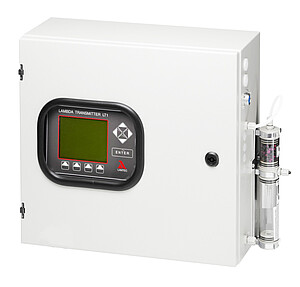

Messsystem LT1
Der Lambda Transmitter LT1 ist in Verbindung mit der Lambda Sonde LS1 ein universell einsetzbares, modular aufgebautes Messsystem zur direkten und hochgenauen Messung der O2-Konzentration bis 21 % in Gasen im überstöchiometrischen Bereich.

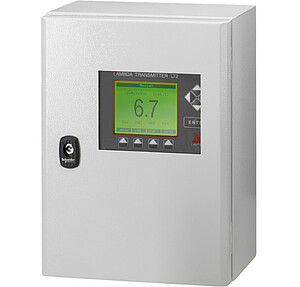

Messsystem LT2
Der Lambda Transmitter LT2 ist die Allround-Lösung zur O2-Messung als auch zur simultanen Messung des Restsauerstoffs (O2) und Detektion brennbarer (oxidierbarer) Abgasbestandteile (CO/H2) in Verbindung mit der Kombi-Sonde KS1D oder zur selektiven O2-Messung mit der Lambda-Sonde LS2 in Abgasen von Feuerungen aller Art. Vom automatischen Abgleich bis hin zur Abreinigung in staubhaltigen Anwendungen kann dieses System für nahezu alle Bedürfnisse und Randbedingungen eingesetzt werden.
Messsystem LT3
Der Lambda Transmitter LT3 ist die kostengünstige Lösung zur O2-Messung mit der Lambda-Sonde LS2, als auch zur simultanen Messung des Restsauerstoffs (O2) und Detektion brennbarer (oxidierbarer) Abgasbestandteile (CO/H2) mit der Kombi-Sonde KS1D in Feuerungsabgasen.

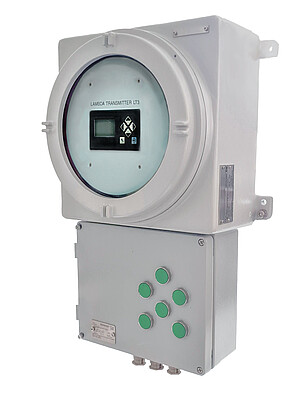

Messsystem LT3-Ex
