CO/H2-Regelung
Adaptive Feuerungsoptimierung
Ihre Vorteile im Überblick:
- Höchstmögliche Energieeinsparung durch adaptive Feuerungsoptimierung durch Anfahren der CO/H2-Kante

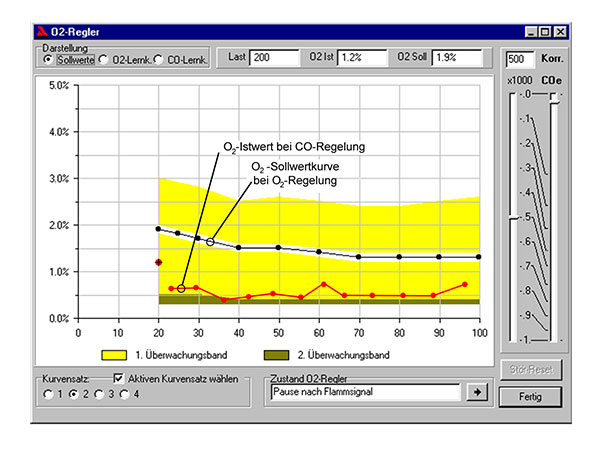

- Besseres Regelverhalten durch deutlich kürzere Einstellzeit und Feedforward Control via adaptiver Korrektur-/Lernkurven
- Kompensation von Störgrößen (Luftdruck-, Heizwertschwankungen, etc)
- Fehlersicher SIL2
- Hohe Betriebssicherheit
- Robust, wartungsarm, betriebsbewährt
Bei Industriefeuerungen hilft die O2-Regelung bereits seit Jahrzehnten Energie einzusparen. Sie basiert auf der Messung des Restsauerstoffs im Abgas. Störeinflüsse wie z.B. Falschluft können jedoch das Messergebnis beeinflussen und die Funktion, Effizienz und Sicherheit der Regelung beeinträchtigen.

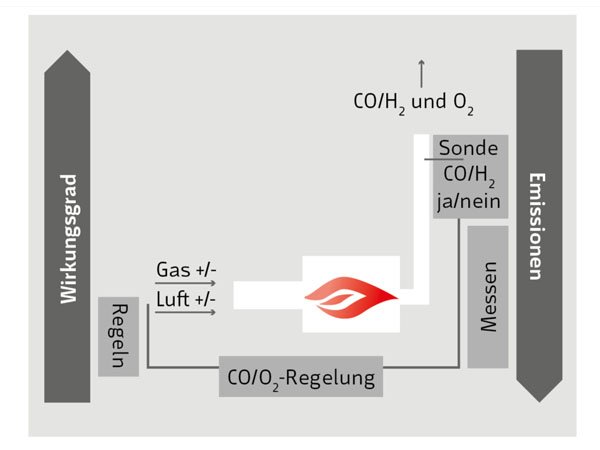

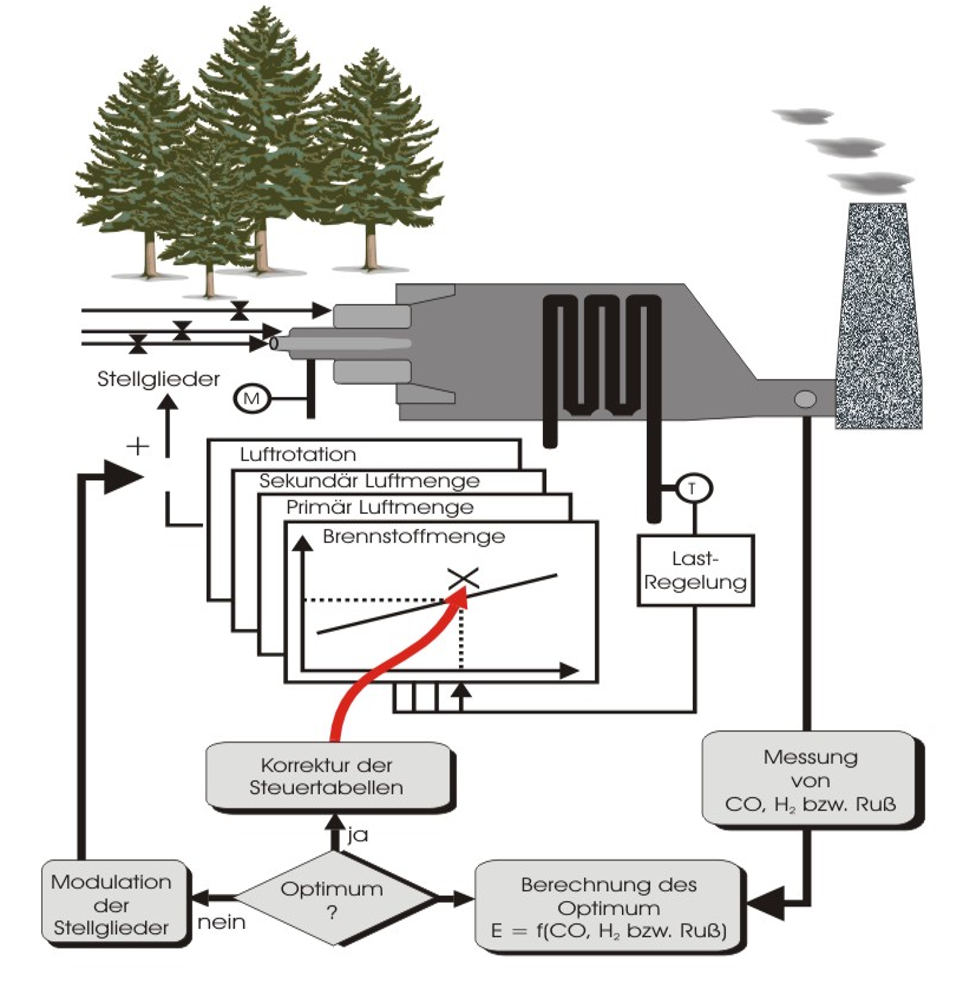

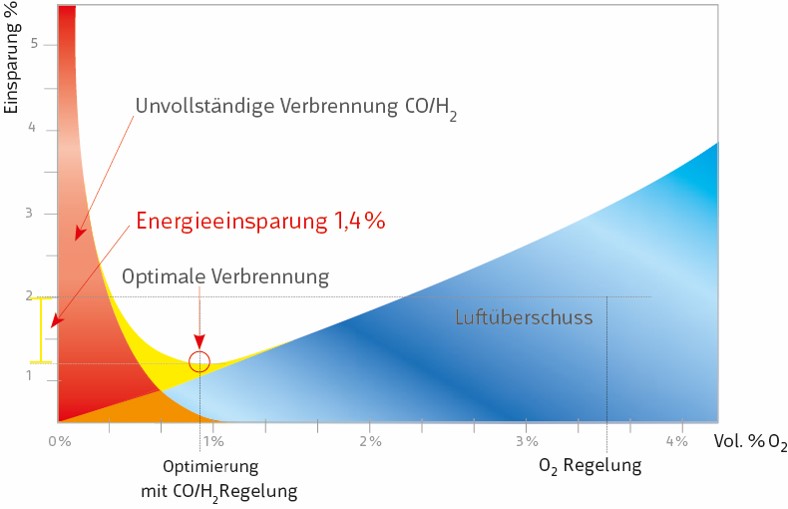

Die in den LAMTEC Brenner- und Verbundsteuerungen integrierte CO/H2- Regelung gleicht diese Störeinflüsse aus und optimiert automatisch das Brennstoff-/Luft-Verhältnis durch wiederholtes Anfahren der Emissionskante. Am Übergang der vollständigen/guten zur unvollständigen/schlechten Verbrennung markiert die Emissionskante den Punkt der optimalen Verbrennung mit minimalen Emissionen, maximalem feuerungstechnischem Wirkungsgrad und minimalem Verbrauch.
An der Emissionskante entstehen die Produkte der unvollständigen Verbrennung, COe. Zur Auffindung der Emissionskante werden eigens hierfür von LAMTEC entwickelte Abgassensoren auf Zirkondioxidbasis angeboten.
Die Doppelsonde KS1D zur gleichzeitigen Messung/Detektion von O2 und COe wird mit der passenden Sensorelektronik (Lamda Transmitter LT3-F) betrieben. Am Analogausgang der Transmitter stehen diverse Messgrößen wie zum Beispiel O2, COe, Wirkungsgrad etc. zur Verfügung. Sämtliche für die CO/H2-Regelung relevante Größen werden über den LAMTEC SYSTEM BUS (LSB) vom Transmitter an die angeschlossene LAMTEC Brenner- und Verbundsteuerung übermittelt.
Definition COe:
COe ist die Summe von unverbrannten Abgasbestandteilen wie zum Beispiel CO, H2 und CXHY.
| Technische Daten |

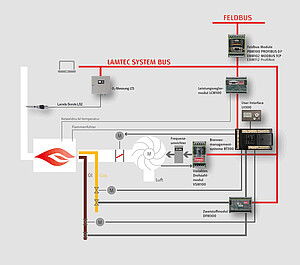

Die fehlersichere CO/H2-Regelung basiert auf dem Einsatz einer ZrO2-Doppelsonde zur gleichzeitigen Messung/Detektion von O2/COe (KS1D) in Verbindung mit dem Lambda Transmitter LT3-F. Der Lambda-Transmitter (LT3-F) wird über den LAMTEC System Bus (LSB) an eine LAMTEC Brenner- oder Verbundsteuerung mit integrierter CO/H2-Regelung angeschlossen.
|
Weitere Downloads finden Sie im Support-Bereich.
