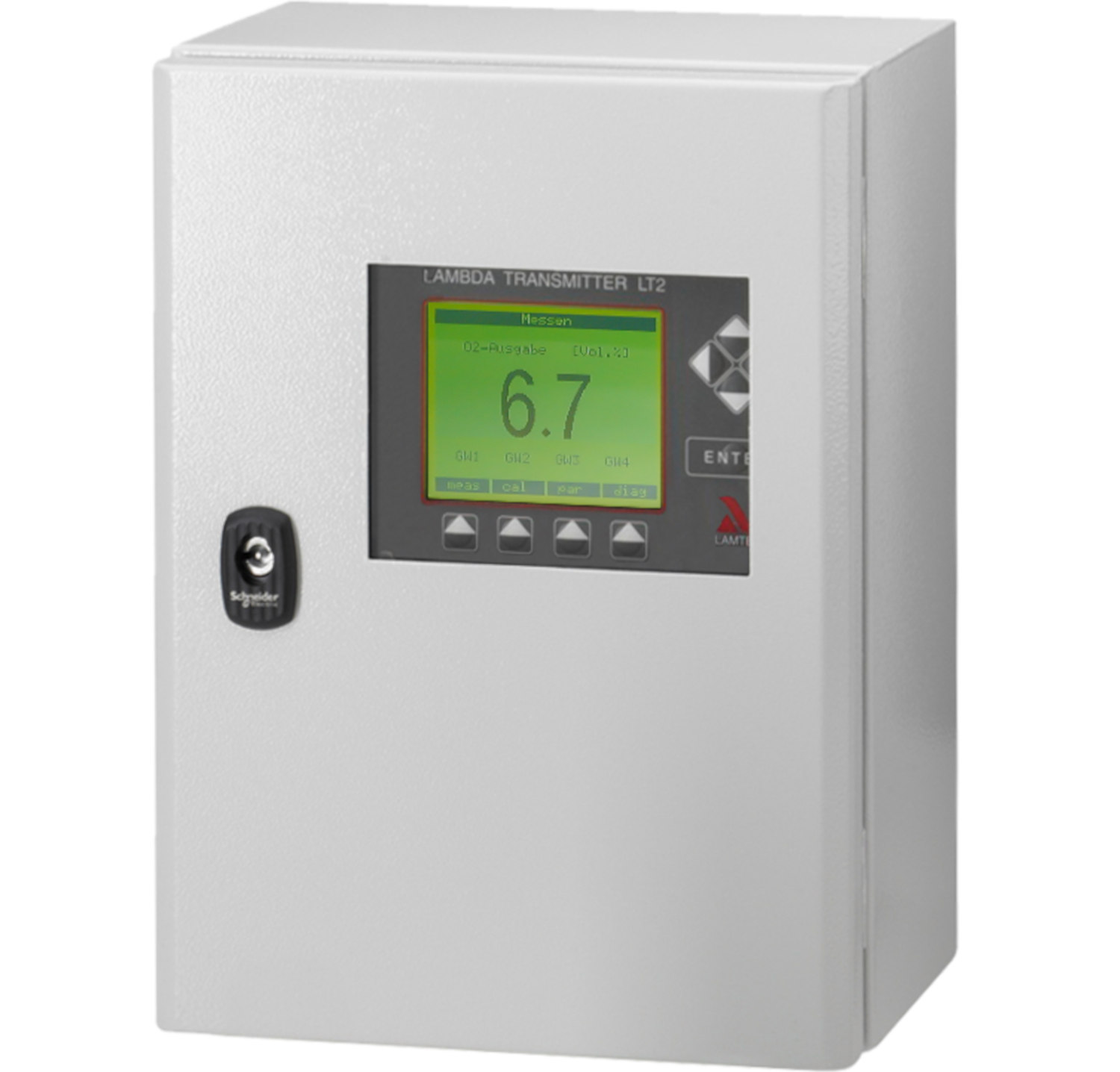

Messsystem LT2
Die Allround-Lösung für O2 und CO/H2-Messung
Ihre Vorteile im Überblick:
- In Kombination mit LS2:
Messung von Sauerstoff (O2) - In Kombination mit KS1D: Messung von Sauerstoff (O2) und Detektion oxidierbarer Abgasbestandteile CO/H2 (COe)
- Messungen zur Überwachung und Optimierung
- betriebsbewährt und wartungsarm
- SIL1 nach DIN EN 61508

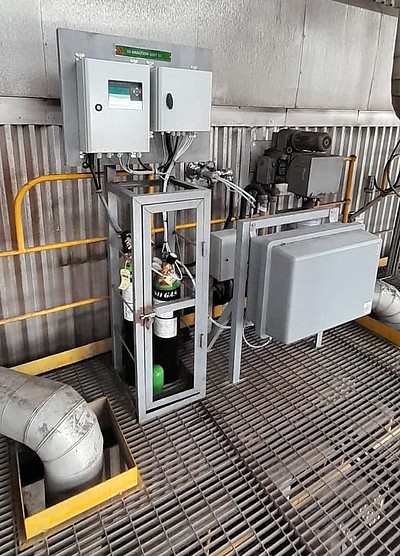

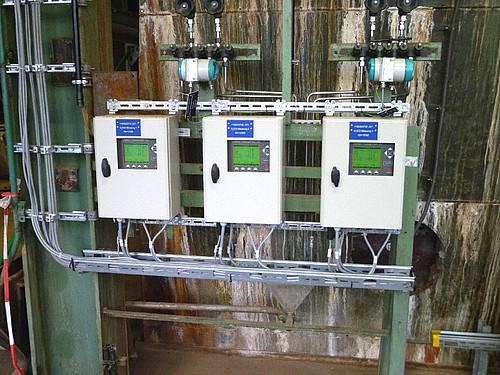

Applikationen:
Zum Anschluss der Sonden:

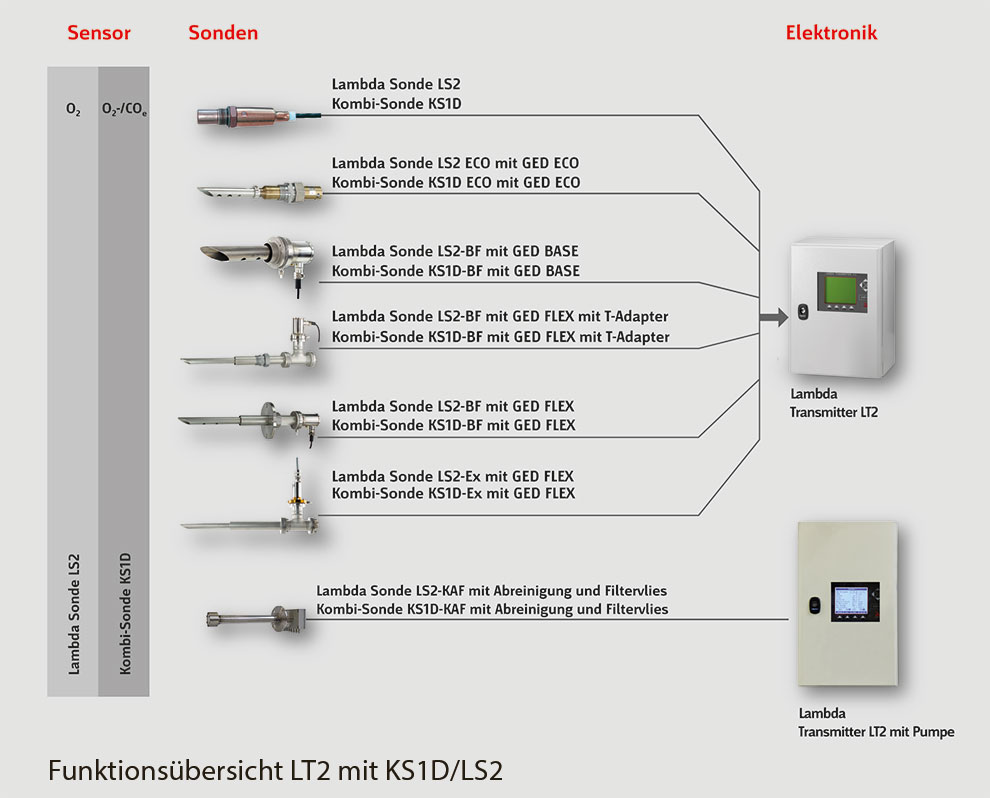

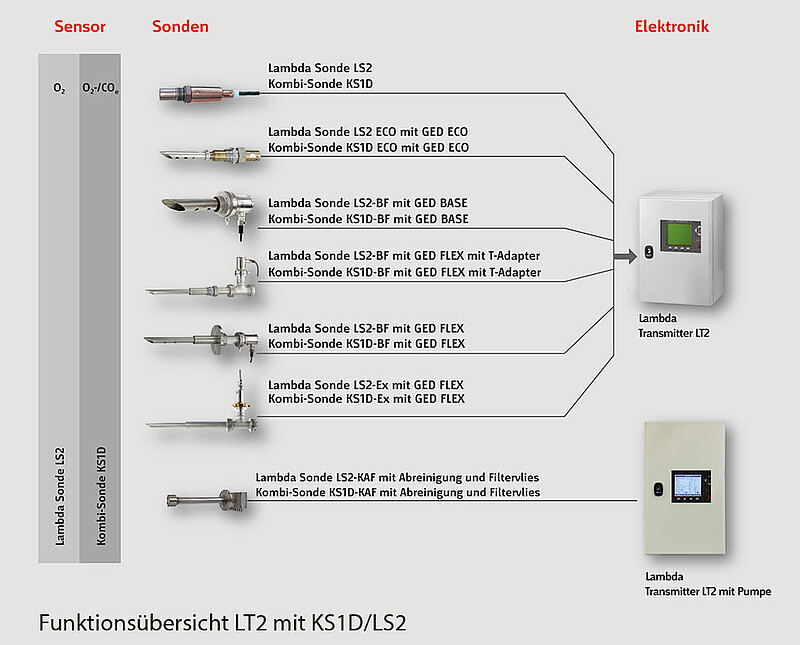

LS2/KS1D ECO, LS2/KS1D-BF, LS2/KS1D-Ex, LS2/KS1D-KAF

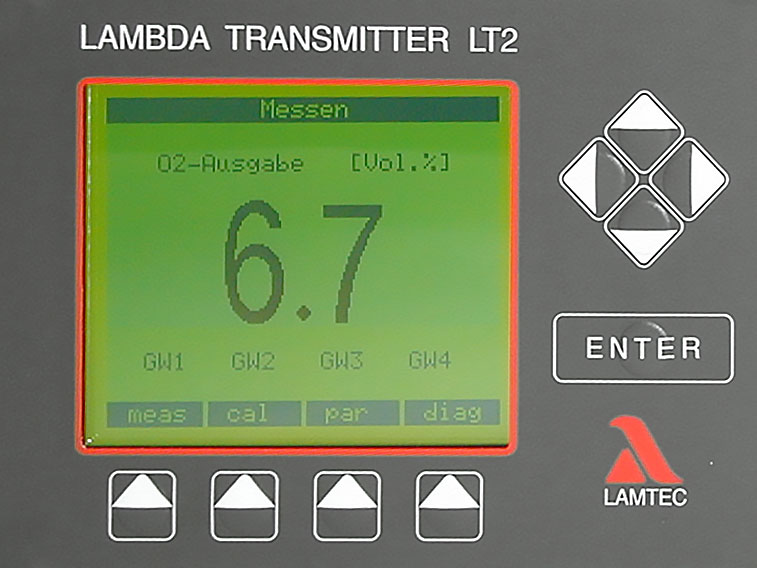

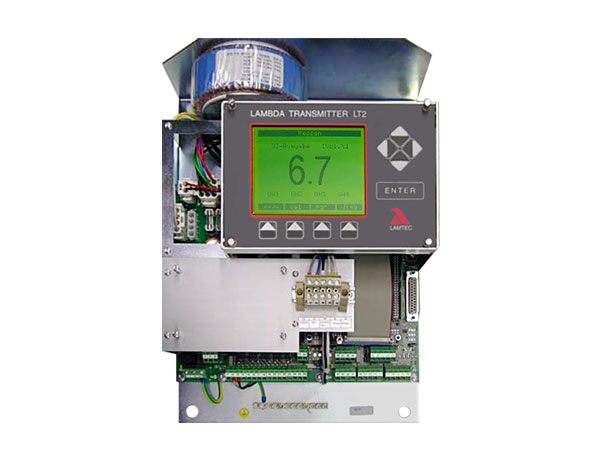

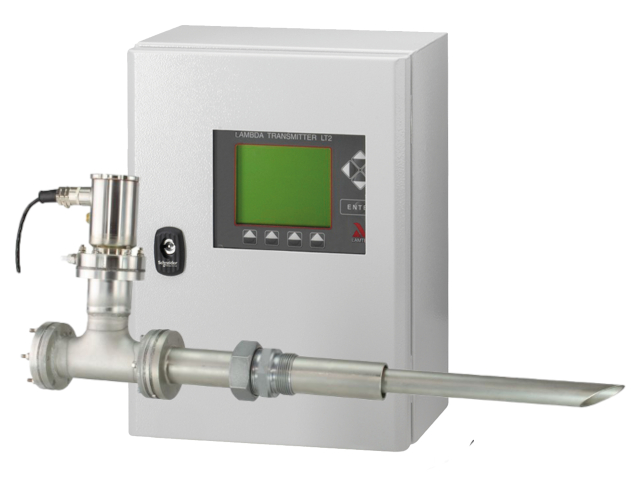

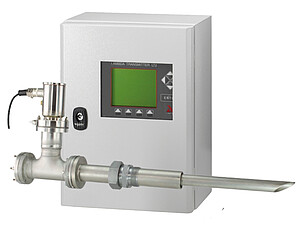

Der LAMTEC Lambda Transmitter LT2 ist in Verbindung mit den LAMTEC Sonden des Typs LS2 und KS1D ein universell einsetzbares Messgerät auf Mikroprozessorbasis und ist die Allround-Alternative zum LT3. In Kombination mit der KS1D-Sonde wird der LT2 für die simultane Messung der O2-Konzentration und Detektion oxidierender Gasbestandteile CO/H2 (COe) in Abgasen von Feuerungsanlagen eingesetzt. Der Messwert COe stellt ein Summensignal aller oxidierbaren Abgasbestandteile dar. Er kann aber auch mit der klassischen LAMTEC LS2-Sonde zur reinen Sauerstoffmessung eingesetzt werden.

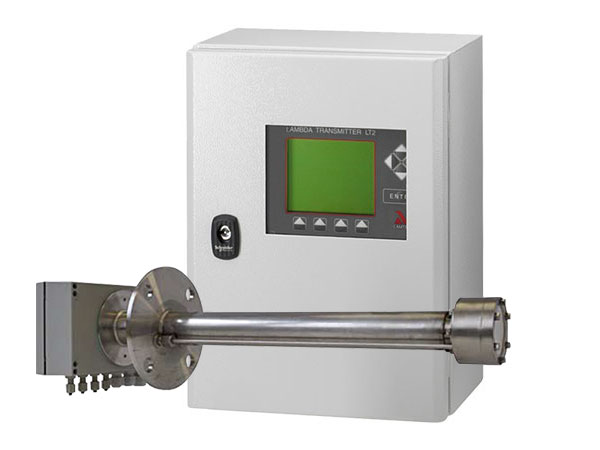

Der LT2 kann optional die Abreinigung und automatische Kalibrierung der Sonde ansteuern. An ihn sind außerdem alle verfügbaren Sonden des Typs LS2 und KS1D, wie zum Beispiel der Ex-Sonde oder der KAF-Sonde, anschließbar.

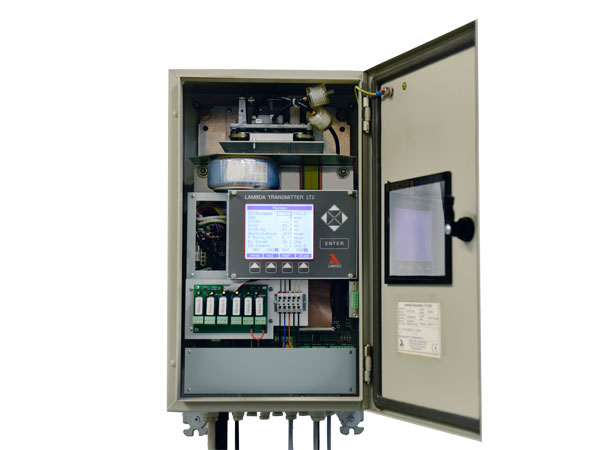

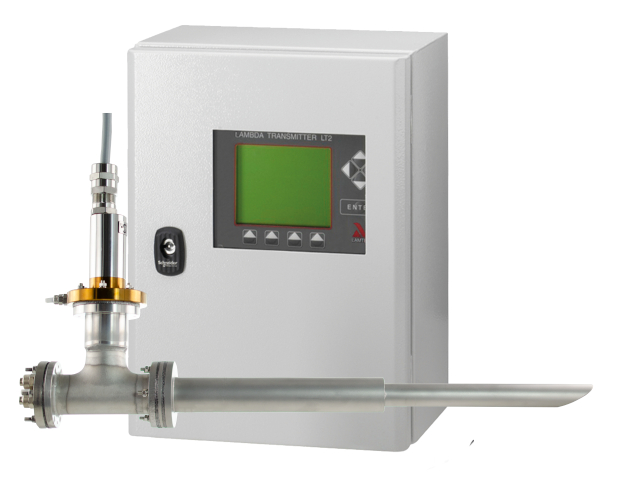

Bei Bedarf ist der LT2 auch mit einem EX-Gehäuse verfügbar mit folgender Zulassung:
- Ex II 2G Ex d IIB+H2 T5 Gb
- Ex II 2D Ex tb IIIC T100 °C Db
- Kennzeichnung nach IECEx:
- Ex II 2G Ex d IIB+H2 T5 Gb
- Ex II 2D Ex tb IIIC T100 °C Db
Ein SIL 1-Zertifikat nach DIN EN 61508 für die sichere Mess- und Grenzwertausgabe in Kombination mit der KS1D-Sonde ist als Sonderkonfiguration des LT2 verfügbar.
| Technische Daten |
|
||||
| Zulassungen |
EU-Baumusterprüfbescheinigung
EU-Konformitätserklärung
SIL1
|
Sonden für LT2 | |||||

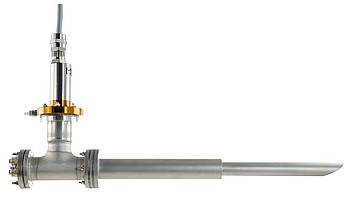

| Sensortyp | LS2/KS1D-Ex | LS2/KS1D ECO | LS2/KS1D-BF | LS2/KS1D-KAF | |
| Ansicht |
|
|
|
|
|

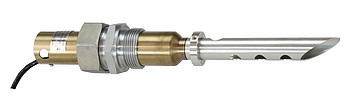

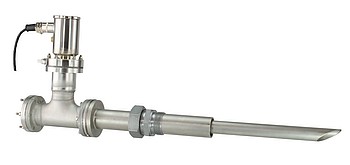

| Gasentnahme | GED FLEX | GED ECO | GED BASE | GED FLEX |
|
| Messbereich | O2: 0 ... 21 % (LS2 und KS1D) | ||||
| Messgenauigkeit | O2: ±5 % vom Messwert - nicht besser als ±0,3 Vol. % (LS2 und KS1D) | ||||
| Abreinigung | X | Nein | Nein | X | X |
| Automatischer Abgleich | X | Nein | X | X | X |
| Max. Temperatur | ≤ 1400 °C | ≤ 300 °C | ≤ 550 °C | ≤ 1400 °C | ≤ 450 °C |
| Staub Level | ≤ 1000 mg/Nm3 | ≤ 100 mg/Nm3 | ≤ 200 mg/Nm3 | ≤ 1000 mg/Nm3 | ≤ 2000 mg/Nm3 |
| Brennstoff | Öl (EL), Erdgas, andere auf Anfrage | Öl (EL), Erdgas | Öl (EL), Erdgas, andere auf Anfrage | Öl (EL, S), Erdgas, Biogas, | |
| Schutzklasse | IP 65 | IP 42 | IP 65 | ||
| Rauchgas Geschwindigkeiten | <30 m/s | 1<x<6 m/s bis | 1<x<10 m/s bis | <30 m/s | 1<x<16 m/s |
| Ansprechzeit O2 t60/t90 | 3 s/9 s | ||||
| Ansprechzeit COe t60/t90 | 9 s/13 s | ||||
| Ex-Zone | II2G Ex db (IIB+H2) T4 Gb | – | |||
Schnittstellen
- 4 analoge Stromausgänge (0/4 ... 20 mA) / Spannungsausgänge (0 ... 10 V)
(1/2 x Standard, 3/2 x optional, konfigurierbar) - 7 konfigurierbare Digitalausgänge
- 4 Analogeingänge (0/4 ... 20 mA)
(1x Standard, 3x optional, konfigurierbar) - Modbus RTU
- PROFIBUS DP
- PC-Remote-Display Software
- SIL1 nach DIN EN 61508
Funktionserweiterungen:
- PID-O2-Regler
- Lastabhängige und brennstoffspezifische Grenzwerte/Grenzkurven
- Messung der Abgastemperatur und Berechnung des feuerungstechnischen Wirkungsgrades
- Referenzluftpumpe
- Automatischer Abgleich
- Abreinigungseinheit
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.

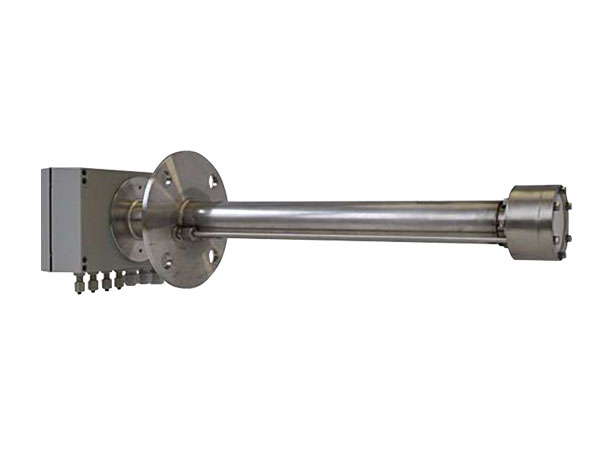

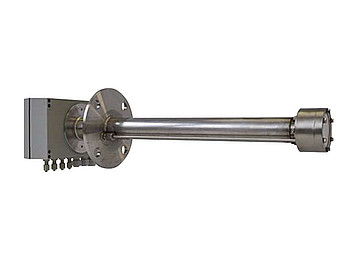

Sonde KS1D-KAF
Weitere Downloads finden Sie im Support-Bereich .
