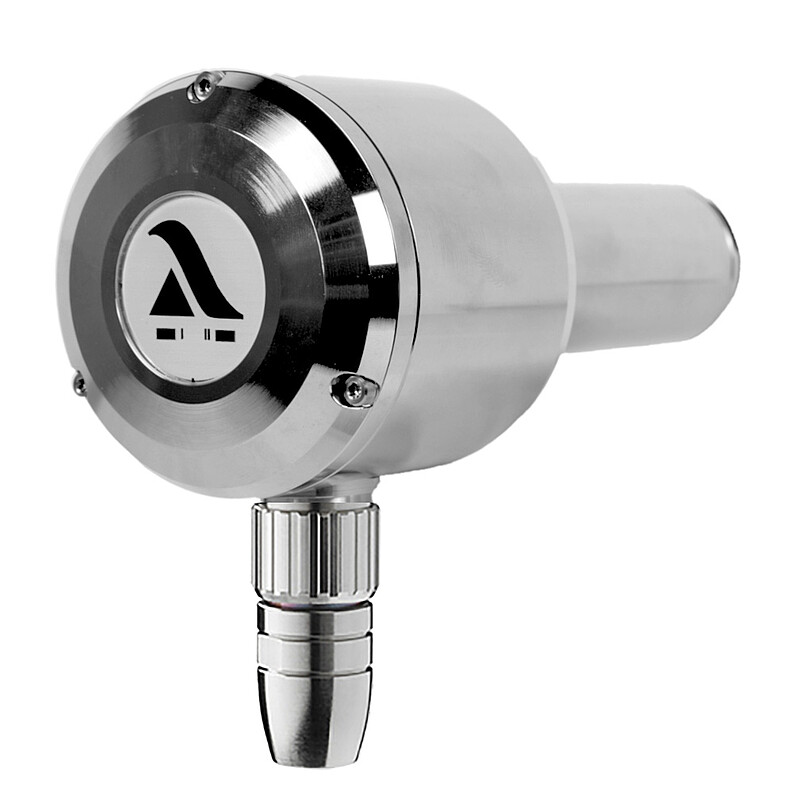

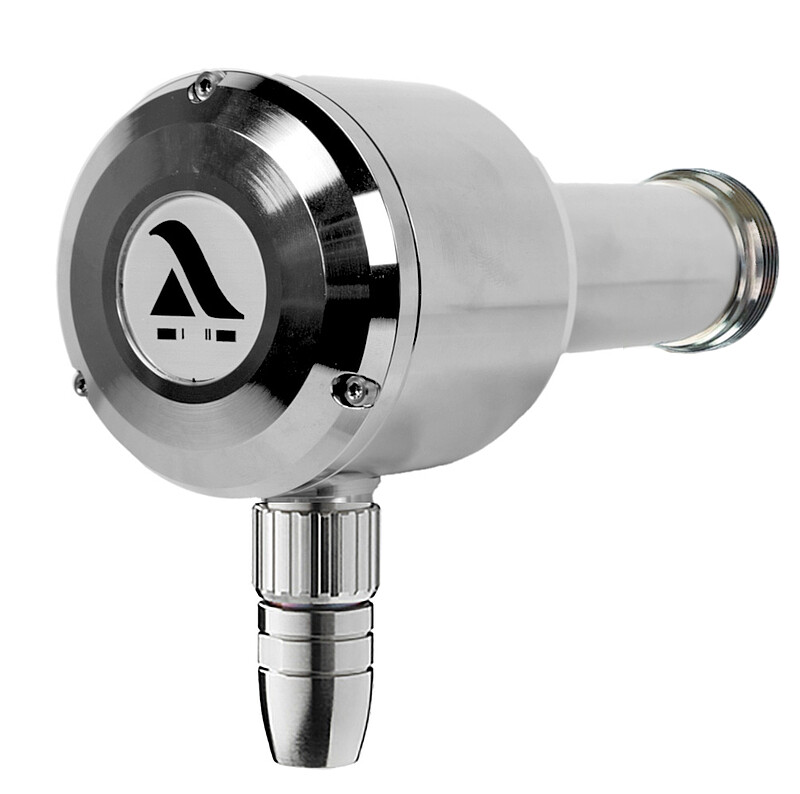

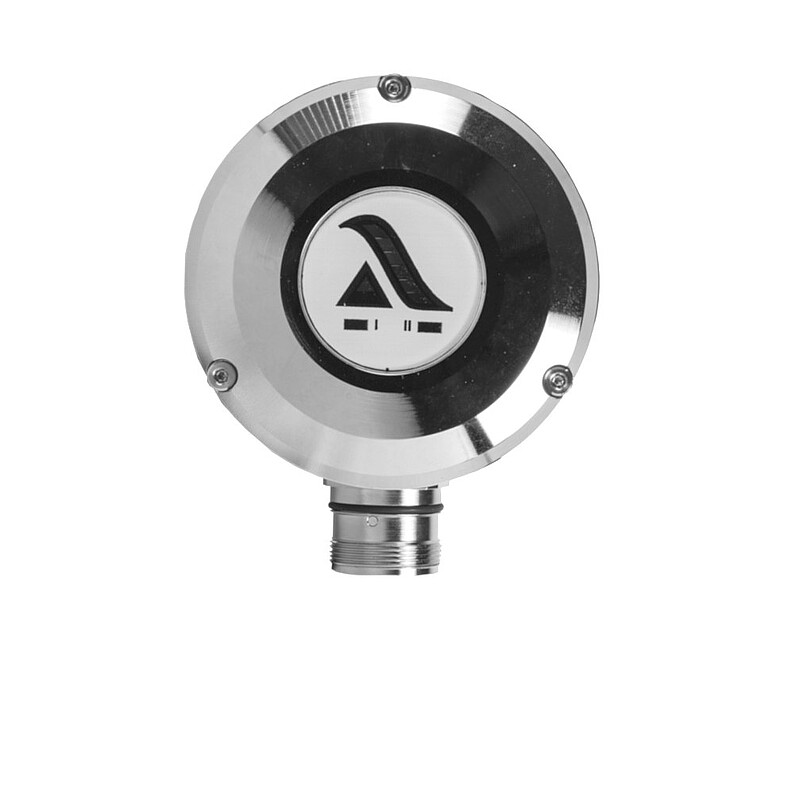

F200K / F200K Ex-II
Kompaktflammenwächter
Ihre Vorteile im Überblick:
- Kompaktflammenwächter
- Für Einbrenner- und Mehrbrenneranlagen, Dauerbetrieb
- Kompaktgehäuse mit integriertem Flammenfühler und Schaltverstärker
- Mehrstufige Empfindlichkeitseinstellung
- Digitale Flammenfrequenzbewertung
- Zustandsanzeigen über LEDs
- Messausgang für Intensität 0-20 mA
- 2-kanaliges System mit elektronischer Eigenüberwachung
- Zuschaltbare Trendanzeige für optimale Flammenausrichtung
- SIL 3 nach DIN EN 61508-2

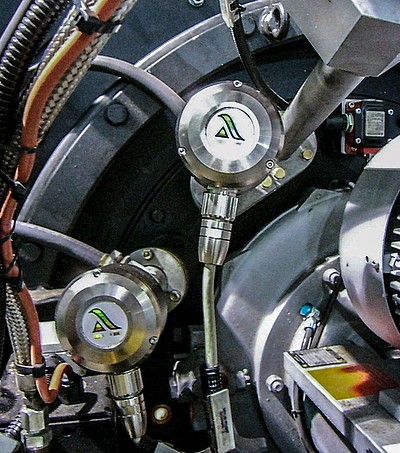

Der F200K ist ein bewährter Flammenwächter für Einzel- und Mehrstoffbrenner in Großkraftwerken, Heizwerken, Chemiebetrieben, Müllverbrennungsanlagen und Feuerungsanlagen, auch mit eingeschränktem Blick auf die Flamme. Er kann bei der Überwachung von Feuerungsanlagen eingesetzt werden, die mit
- Öl
- Gas
- Wasserstoff
- Biomasse
- Spezialgasen wie Raffinerie- und Hochofengasen
- Holz
- Kohle
- Feuerungen mit starker Rauchgasrezirkulation
- Abfallgase mit gelblicher Färbung ohne UV-Strahlung bzw. Abschirmung der UV-Anteile durch Wasserdampf, Staub etc.
betrieben sind.
Der Kompaktflammenwächter kann für unterschiedlichste Einsatzbereiche und nahezu alle Überwachungsaufgaben eingesetzt werden.
Der Flammenwächter übernimmt an Ein- und Mehrbrennerfeuerungsanlagen die sicherheitsgerichtete Überwachung von Brennerflammen. Beim Verlöschen der Flamme wird der sichere Schaltzustand „Flamme AUS“ erreicht.
- 2 vorwählbare Betriebsarten
- Einfache Inbetriebnahme, keine besonderen Hilfsmittel erforderlich
- Für Ex-Zone 2 optional verfügbar
- SIL 3
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung 2014/68/EU (Druckgeräterichtlinie)
EU-Baumusterprüfbescheinigung (EU) 2016/426 (Gasgeräteverordnung GAR)
SIL 3
EU-Konformitätserklärung
USA und Kanada
EX Bescheinigung
|
| Kompakt | ||
| F200K | F300K | |
| Versorgungsspannung | 24 VDC | 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb |
| Schutzart Ex-Zone 1 | IP66 | X |
| Schutzart Ex-Zone 2 | IP66/67 | IP66/67 |
| Sensor Typ | UV, IR | UV, IR, UV/IR-1 Doppelsensor |
| UV-2, (Ex-Zone 1, Ex-Zone 2), UV-6 FO (Ex-Zone 2), IR-1 (Ex-Zone 1, Ex-Zone 2), IR-2 (keine Ex-Zone) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (als Standard alle in Ex-Zone 2) | |
| Betriebstemperatur Ex-Zone 2 | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| Betriebstemperatur Ex-Zone 1 | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| Ex-Zone 1 | Ex II 2G, Zone 1 / Ex II 2D- Zone 21 | X |
| Ex db lic. T6...T5 Gb / Ex tb IIIC T80 °C, T95 °C Db | ||
| Ex-Zone 2 | Ex II 3G, Zone 2 / Ex II 3D Zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6...T5 Gc X / Ex tc IIIC T85 °C Dc X | ||
| UL bzw. Class 1 Div. 2 Zertifiziert | UL Zertifiziert / Cl 1 Div.2 | UL Zertifiziert / UL + Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | ✓ |
| Auswertegerät | Kompakt | Kompakt |
| Safety Integrity Level (SIL) | SIL 3 | SIL 3 |
| Nicht kompakt | |||
| FFS07 | FFS08 | FFS30 | |
| Versorgungsspannung | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb | Dauerbetrieb |
| Schutzart | IP66 bei E-Zone 1 | X | IP66 |
| IP67 bei Ex-Zone 2 | keine Ex-Zone nur als Standard IP67 | IP67 | |
| Sensor Typ | UV, IR | UV, IR | UV, IR, UVIR-1 Doppelsensor |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| Betriebstemperatur | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| Ex-Zone 1 | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| Ex-Zone 2 | II 3G Ex nA IIC T5 (T6) Ge X | X | X |
| II 3D Ex tc IIIC T95 °C Dc X | X | X | |
| Display | X | X | Muss mit FB30 verbunden werden |
| UL bzw. Class 1 Div. 2 Zertifiziert | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | X | Ja |
| Auswertegerät | F152 | F152 | F350 |
| Safety Integrity Level (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| Halterungen mit Schraubbefestigung (zwingend erforderlich) |  |
| Anschlusskabel (zwingend erforderlich) |  |
| Fiber Optik |  |
| Prüfstrahler FFP30 |  |
| Netzteile |  |
| Kühlluftgehäuse |  |
| Anschlussgehäuse |   |
| Thermojacket |  |
Weiteres Zubehör finden Sie im Produktkatalog.
