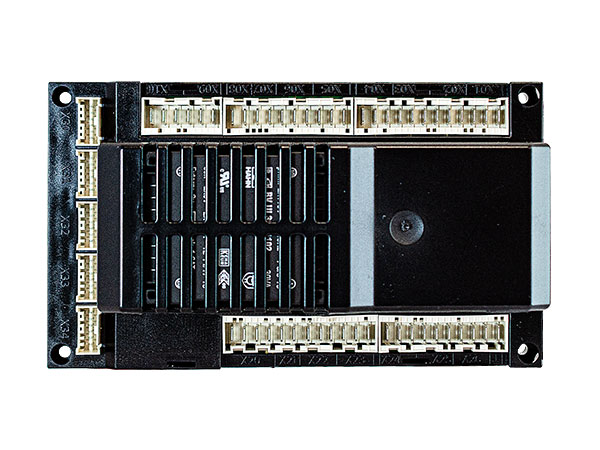

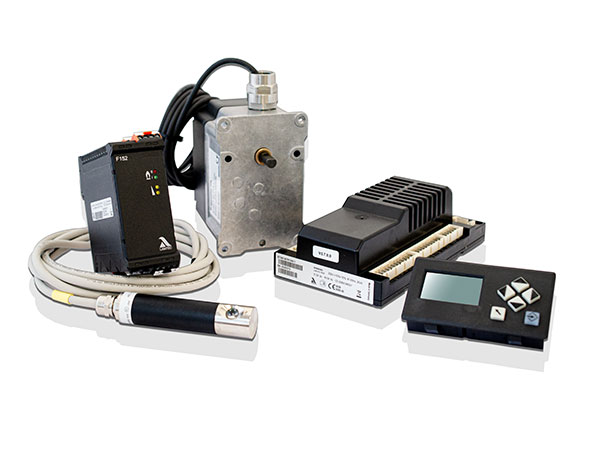

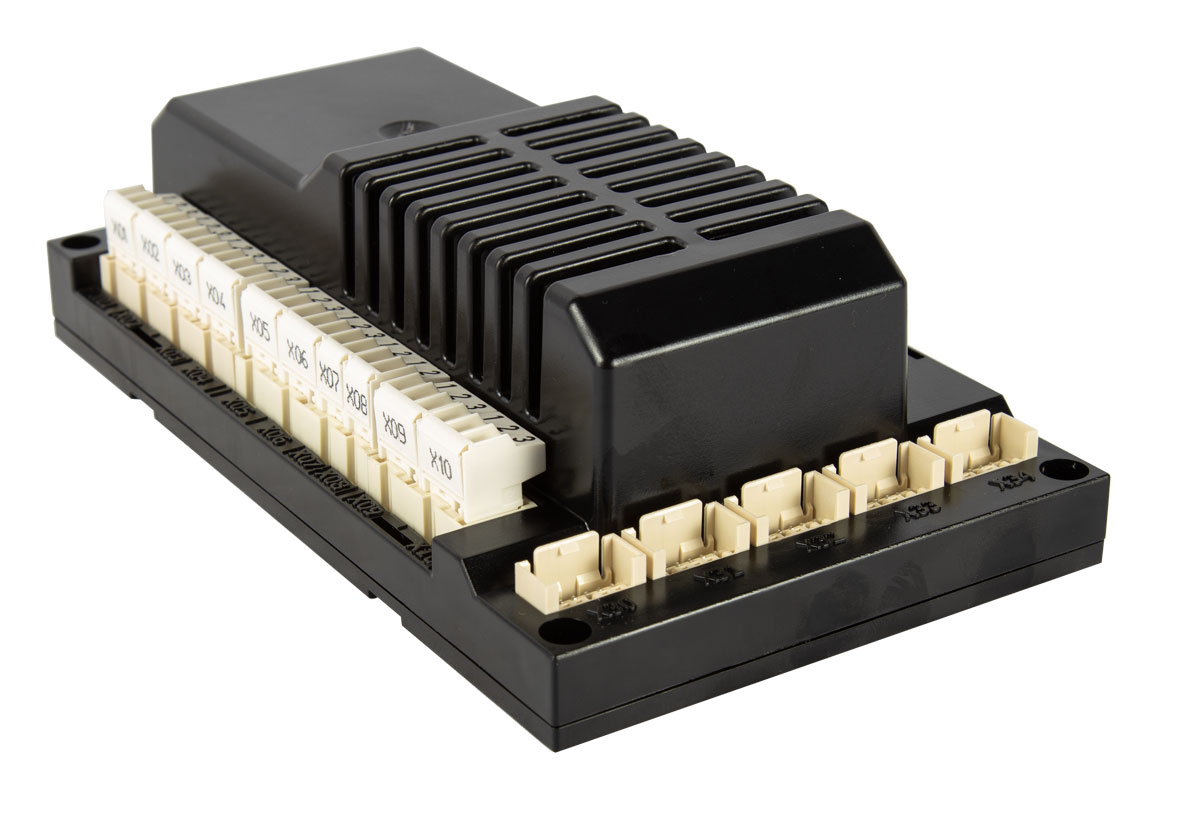

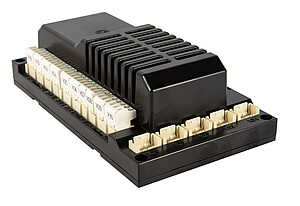

BurnerTronic BT300
Brennersteuerung
Ihre Vorteile im Überblick:
- Modulare Brennersteuerung
- Elektronischer Verbund mit bis zu 4 Stellgliedern
- An Leittechnik anschließbar
- Einfache Parametrierung mit Symbolen, über PC einstellbar
- Integrierte Flammenüberwachung
- Lastregler optional
- Ventil-Dichtheitskontrolle integriert
- O2-Regelung
- Adaptive CO/H2-Verbrennungsoptimierung (SIL2)
- Einbau direkt am Brenner

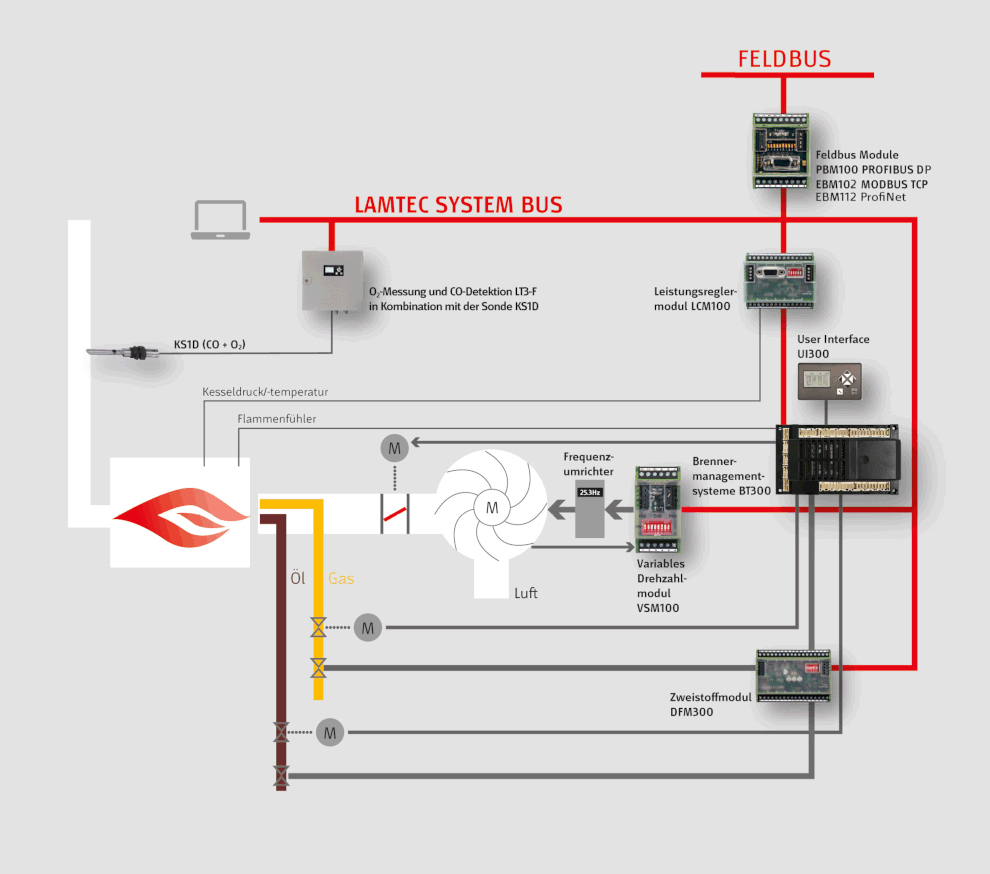

Die BurnerTronic BT300 vereinigt die Vorteile einer elektronischen Brennstoff-/Luft-Verbundregelung mit einem elektronischen Brennersteuergerät. Zur Verfügung stehen dabei bis zu 3 motorische Stellglieder. Darüber hinaus lässt sich die BurnerTronic BT300 durch verschiedene Module erweitern, beispielsweise durch ein Modul zur Drehzahlregelung des Verbrennungsluftgebläses.
Die BurnerTronic BT300 verfügt in ihrer Basisausstattung über eine integrierte Ventil-Dichtheitskontrolle, Flammenüberwachung, Abgasrezirkulation, Betriebsstunden- und Anlaufzähler.
Ein Leistungsregler sowie ein O2-Regler, als auch alternativ eine fehlersichere adaptive Feuerungsoptimierung durch Detektion der CO-Kante für Öl-/Gasgebläsebrenner sind optional erhältlich. Dazu muss zusätzlich ein Lambda Transmitter LT1/ LT2/ LT3 / LT3-F angeschlossen werden.
Die BurnerTronic BT300 ist für den direkten Anbau an den Brenner konzipiert.
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung (Modul B), 2014/68/EU (Druckgeräterichtlinie)
EU-Baumusterpüfbescheinigung, (EU) 2016/426 (Gasgeräteverordnung GAR)
SIL 3
EU-Konformitätserklärung
USA und Kanada
|
Zwei-Stoff-Modul DFM300
- Erweiterungsmodul für Zweistoffanwendungen
- Anbindung via LAMTEC SYSTEM BUS (LSB)
- Öl/Gas oder Gas/Gas Anwendung
- Kompatibel mit BT340 und BT341
- LCM/LEM erforderlich
Drehzahlmodul VSM100
- Erweiterungsmodul zur Drehzahlregelung via Inverter
- Rückführung mittels Namur, 3-Leiter oder Analogsignal
- Alternativ: Anschluss eines 4. Stellmotors via 4..20mA/4..20mA
- Anbindung via LAMTEC SYSTEM BUS (LSB)
- Kompatibel mit allen BT300-Varianten
- LCM/LEM erforderlich
Leistungsreglermodul LCM100
- Leistungsreglermodul
- Umschalten zwischen zwei programmierten Sollwerten (optional)
- Witterungsführung
- Zusätzliche Funktionen:
- Gateway zur Anbindung von LSB Geräten
- Monitorausgang Brennerleistung
- Brennstoffzähler
- PT100/ PT1000 Eingang für Kessel-, Außen-, und Rauchgastemperatur
- Anbindung via LAMTEC SYSTEM BUS (LSB)
- Kompatibel mit allen BT300-Varianten
Erweiterungsmodul LEM100 für LSB
- Erweiterungsmodul LSB Schnittstelle
- LAMTEC SYTEM BUS (LSB) -Schnittstelle zur Ankopplung weiterer BT Module
- Buskopplung an BT300
- Kompatibel mit allen BT300-Varianten
Feldbusmodul für PROFIBUS DP PBM100
- Feldbusmodul Profibus DP
- Anbindung via LAMTEC SYSTEM BUS (LSB)
- Kompatibel mit allen BT300-Varianten
- LCM/LEM erforderlich
Feldbusmodul für Modbus TCP EBM102
- Feldbusmodul für Modbus TCP
- Anbindung via LAMTEC SYSTEM BUS (LSB)
- Kompatibel mit allen BT300 varianten
- LCM/LEM erforderlich
Feldbusmodul für PROFINET EBM112
- Feldbusmodul für PROFINET
- Anbindung via LAMTEC SYSTEM BUS (LSB)
- Kompatibel mit allen BT300-Varianten
- LCM/LEM erforderlich
BT320 | BT330 (BT331 mit SIL3) | BT335 | BT340 (BT341 mit SIL 3) | |
| Brenner-Management-System für Brennstoff | Öl oder Gas | Öl oder Gas | Zweistoffbetrieb Öl/ Gas ohne DFM300 | Zweistoffbetrieb Öl/ Gas mit DFM300 |
| Motoren | 2 | Bis zu 3 | Bis zu 3 | Bis zu 3 |
| Ölbetrieb modulierend / zweistufig | Ja | Ja | Ja | Ja |
| Ölbetrieb dreistufig | Ja | Ja | Nein | Ja |
| Zündventil | Ja | Ja | Nein | Ja |
| Zugelassen für den Dauerbetrieb in Kombination mit dauerbetriebsfähigem Flammfühler | Nein ab Version 3.9.0.0 Ja | Ja | Ja | Ja |
| POC / Reset-Eingang | Ja | Ja | Nein | Ja |
| Ausgang für Ölpumpen-/Brennerbetriebsmeldung | Ja | Ja | Nein | Ja |

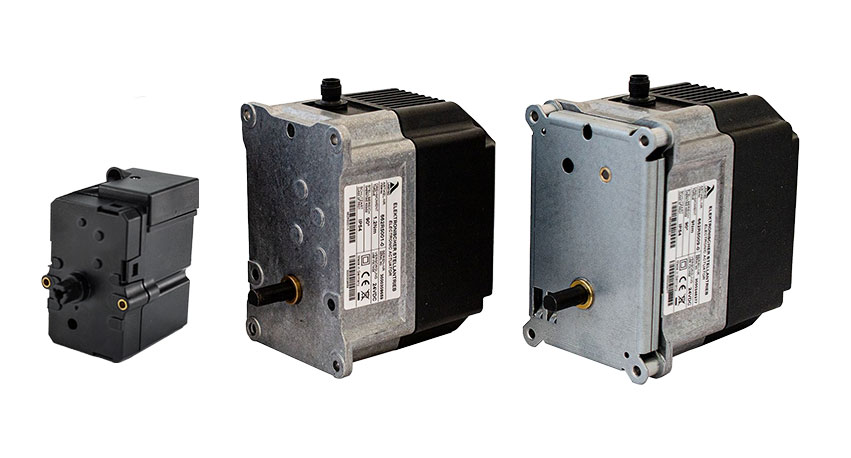

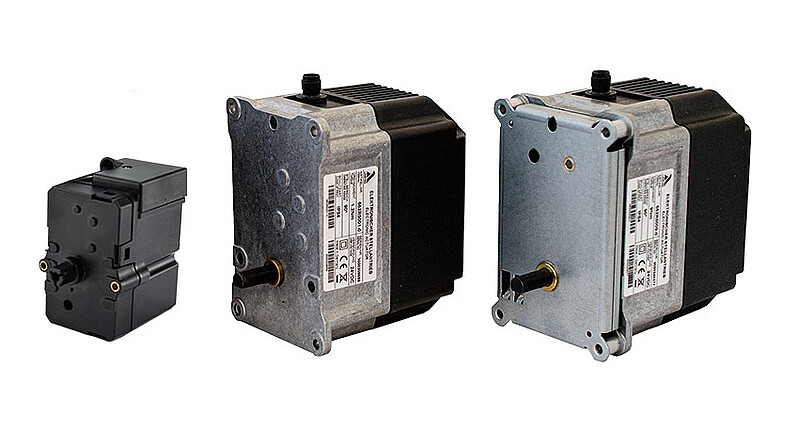

Stellantriebe 662R5X
- 0,8Nm bis 9Nm
- Max. 3 Stellantriebe pro BT-System
- TÜV-zertifiziert zum Einsatz mit dem BT300 und CMS AEC-ST-Modul
Einfache sprachneutrale Bedienung und Parametrierung mittels Symbolen
- Displays und Zubehör

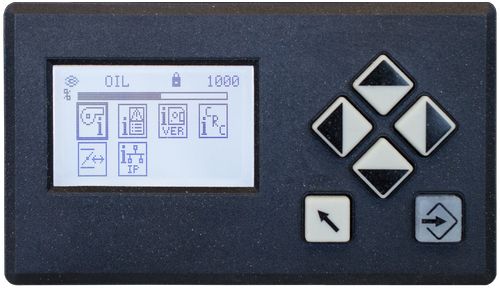

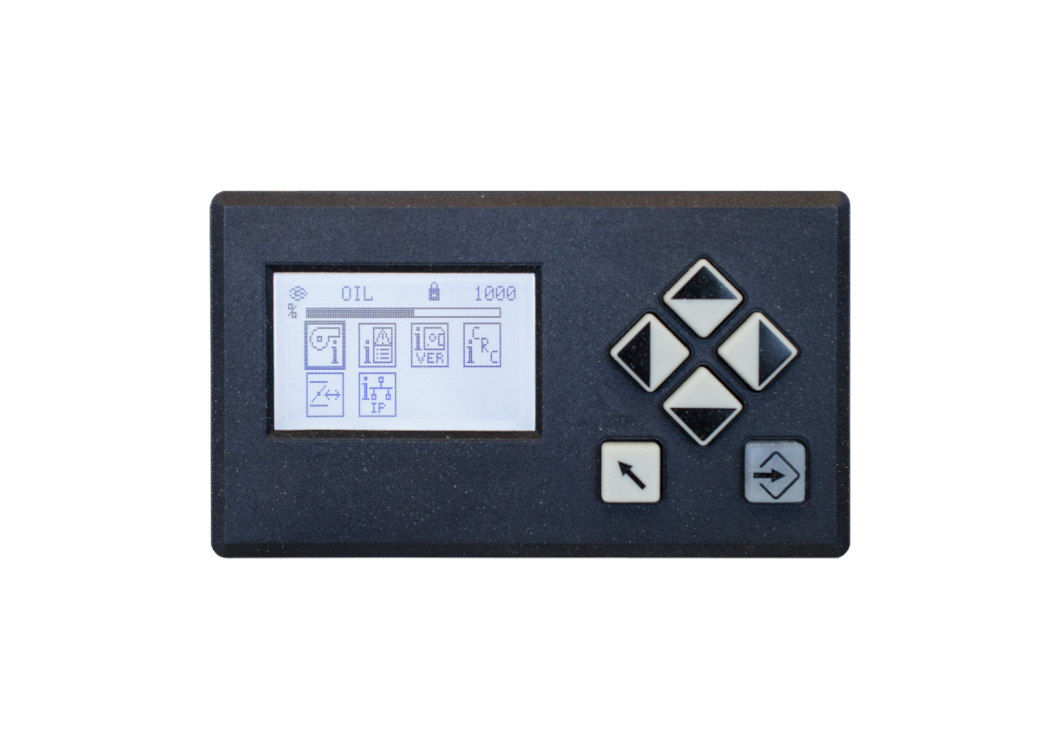

- User Interface UI300 (zwingend erforderlich)
- IP65 Abdeckung für UI300
- User Interface UI400, zum Anschluss an LAMTEC SYSTEM BUS
- Anzeigemodul GKI307 (Grafisches Kunden Interface) - Steckersätze
- Steckerset (zwingend erforderlich) - Zusatzmodule
- Leistungsreglermodul LCM100
- PROFINET EBM112
- Erweiterungsmodul DFM300
- PROFIBUS Modul PBM100
- Modbus TCP EBM102 - Stellantriebe und Anschlusskabel (zwingend erforderlich)
- Stellantriebe 0,9 bis 9 Nm, 662R5X
- Verschiedene Anschlußkabel - Regelklappen
- Gasklappen - Flammenüberwachung
- Flammenfühler KLC1000 / 2002
- Flammenfühler FFS07/FFS08 mit F152
- Flammenwächter F200K, F300K - Remotesoftware
- LSB Remote Software zum Einstellen von BC300, BT300, LT3 und LT3F
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
- Ionisationselektrode (nicht im LAMTEC Portfolio enthalten)
- KLC1000 Technische Daten
Weitere Downloads finden Sie im Support-Bereich.
