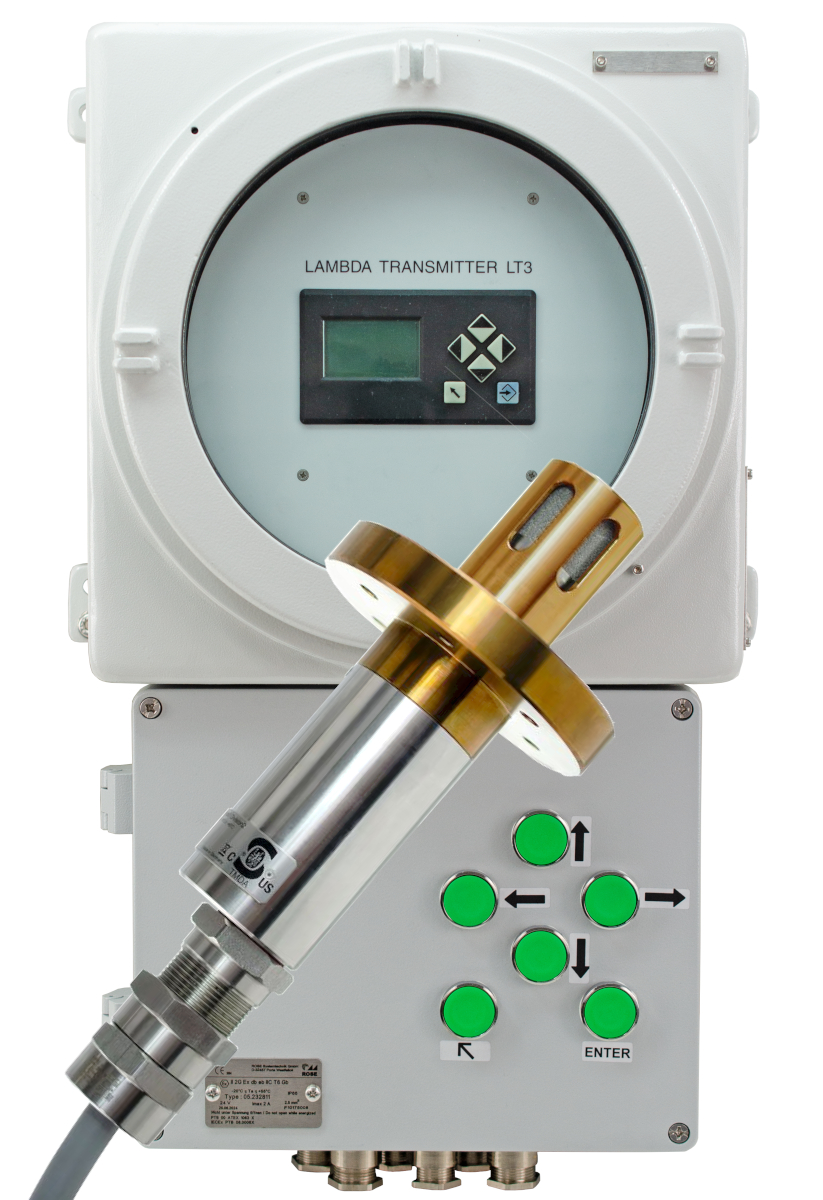

Messsystem LT3-Ex
Die Lösung für O2- und COe-Messung in explosiven Bereichen

Ihre Vorteile im Überblick:

  • in Kombination mit LS2-Ex-Sonde zur Messung von Sauerstoff (O2)
  • in Kombination mit KS1D-Ex-Sonde zur Messung von Sauerstoff (O2) und Detektion oxidierbarer Abgasbestandteile (COe)
  • Ex-Zone 1 zertifiziert
  • SIL1 in Standardausführung
  • SIL2 mit 2 Transmittern
  • betriebsbewährt und wartungsarm

Applikationen:

Zum Anschluss der Sonden
LS2/KS1D-Ex

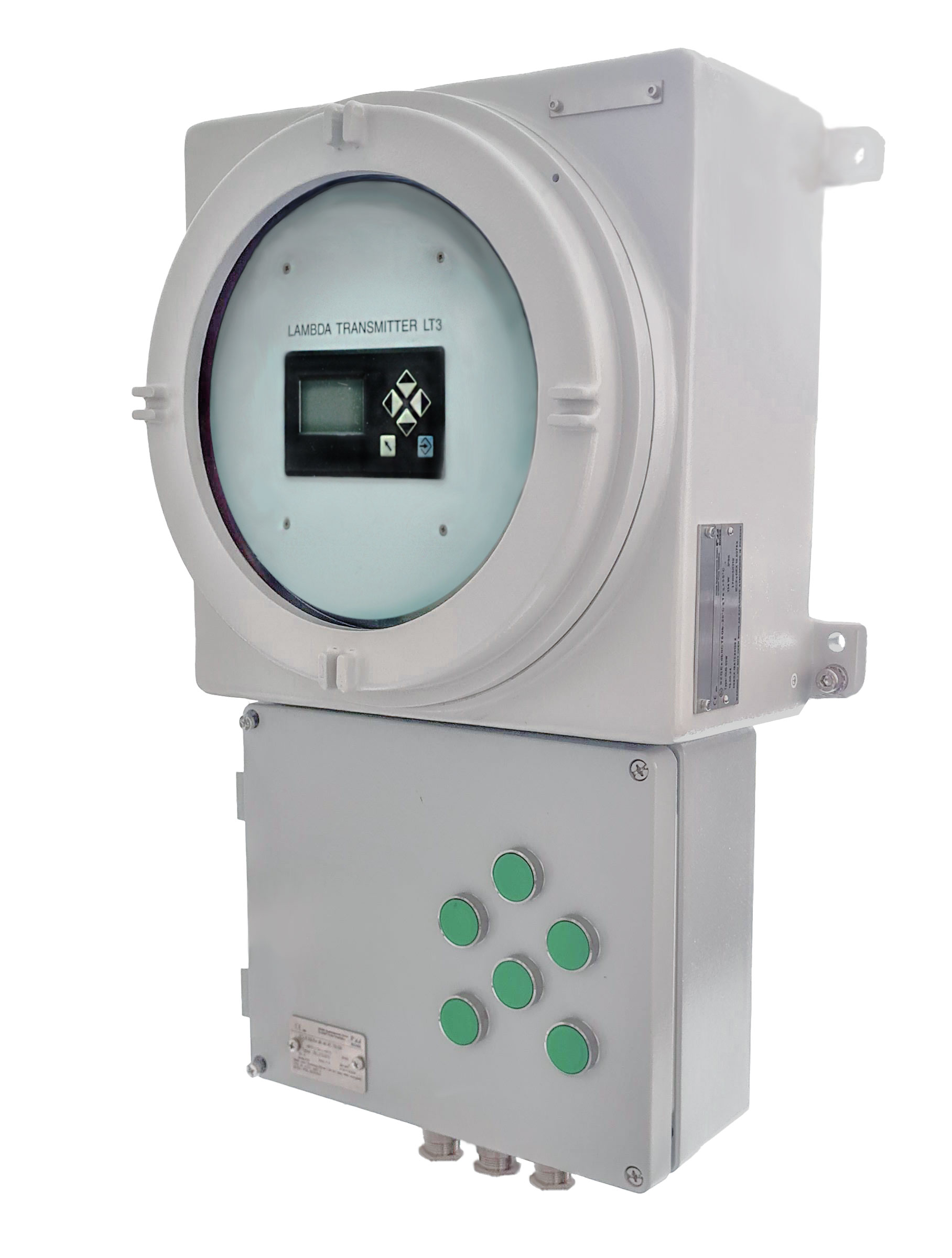

Der LAMTEC Lambda Transmitter LT3-Ex ist in Verbindung mit den LAMTEC Sonden des Typs LS2- und KS1D-Ex ein universell einsetzbares Messgerät auf Mikroprozessorbasis und ist in der Zündschutzart „druckfeste Kapselung“ (Ex d) bzw. „erhöhte Sicherheit“ (EX eb) ausgeführt. Dies ermöglicht den Einsatz des gesamten Systems in den explosionsgefährdeten Bereichen, sowohl in Zone I als auch in Zone II. Dieser Messumformer wurde speziell für die simultane Messung der O2-Konzentration und Detektion oxidierender Gasbestandteile COe (CO/H2) in Abgasen von Feuerungsanlagen im überstöchiometrischen Bereich (λ > 1) durch die KS1D-Ex Sonde entwickelt. Er kann aber auch mit der LAMTEC LS2-Ex Sonde zur reinen Sauerstoffmessung eingesetzt werden. Der Messwert COe – e = äquivalent stellt ein Summensignal aller oxidierbaren Abgasbestandteile dar.

Technische Daten
Lambda Transmitter DatenblattSonden Datenblatt
Download

LS2-Ex (Typ ZPF2)

LS2-Ex

KS1D-Ex (Typ ZPF2)

KS1D-Ex

Zulassungen

EU-Baumusterprüfbescheinigung

  • DIN EN 16340 (nur in Kombination mit KS1D-EX)
  • DIN EN 60730-1

EU-Konformitätserklärung

  • 2014/35/EU (Niederspannungsrichtlinie)
  • 2014/30/EU (EMV-Richtlinie)
  • 2011/65/EU (RoHS)

EX Bescheinigung LT3-Ex

  • II2G Ex d IIC T5 Gb -20 °C ≤ Ta ≤ +55 °C
  • II2G Ex db eb IIC -20 °C ≤ Ta ≤ +55 °C

EX Bescheinigung Ex-Sonde

  • II 2G Ex db (IIB+H2) T4 GB (-40 °C ≤ Ta ≤ 60 °C)
  • II 2D Ex tb IIIC T135 °C Db (-40 °C ≤ Ta ≤ 60 °C)

LT3-Ex + SAK-Ex + KS1D-Ex + GED BASE

LT3-Ex + SAK-Ex + KS1D-Ex + GED BASE

  • die Standard Lösung
Zum Ansprechpartner

Sonden für LT3-Ex

Sensortyp

LS2-Ex/KS1D-Ex

Ansicht

Gasentnahme

GED FLEX

Messbereich

O2: 0 ... 21 % (LS2 und KS1D)
COe: 0 … 10.000 ppm (KS1D)

Messgenauigkeit

O2: ±5 % vom Messwert - nicht besser als ±0,3 Vol. % (LS2 und KS1D)
COe: ±25 % vom Messwert - nicht besser als ±20 ppm (KS1D)

Abreinigung

Nein

Automatischer Abgleich

Nein

Max. Temperatur

≤ 1400 °C

Staublevel

≤ 500 mg/Nm3

Brennstoff

Öl (EL), Erdgas, Kohle, andere auf Anfrage

Schutzklasse

IP 65

Rauchgasgeschwindigkeiten

< 30 m/s

Ansprechzeit O2 t60/t90

3 s/9 s

Ansprechzeit COe t60/t90

9 s/13 s

Ex-Zone

II2G Ex db (IIB+H2) T4 Gb
II2D Ex Tb IIIC T135°C Db

Schnittstellen:

  • Modul für analoge Stromausgänge (0/4 ... 20 mA) / Spannungsausgänge (0/2 ... 10 V)
  • Digitales Ausgangsmodul
  • Modul für PROFIBUS DP
  • Modul für Wirkungsgradberechnung


Weiteres Zubehör finden Sie im Produktkatalog.

Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.

Vertrieb

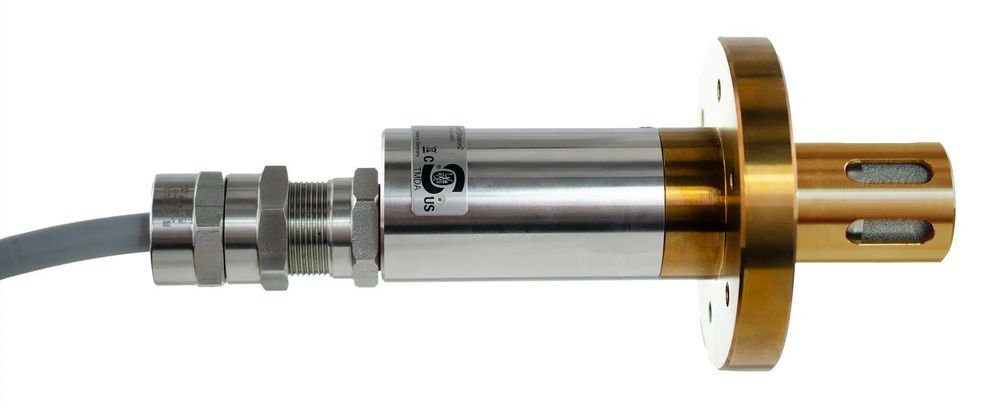

Sonde KS1D-Ex
