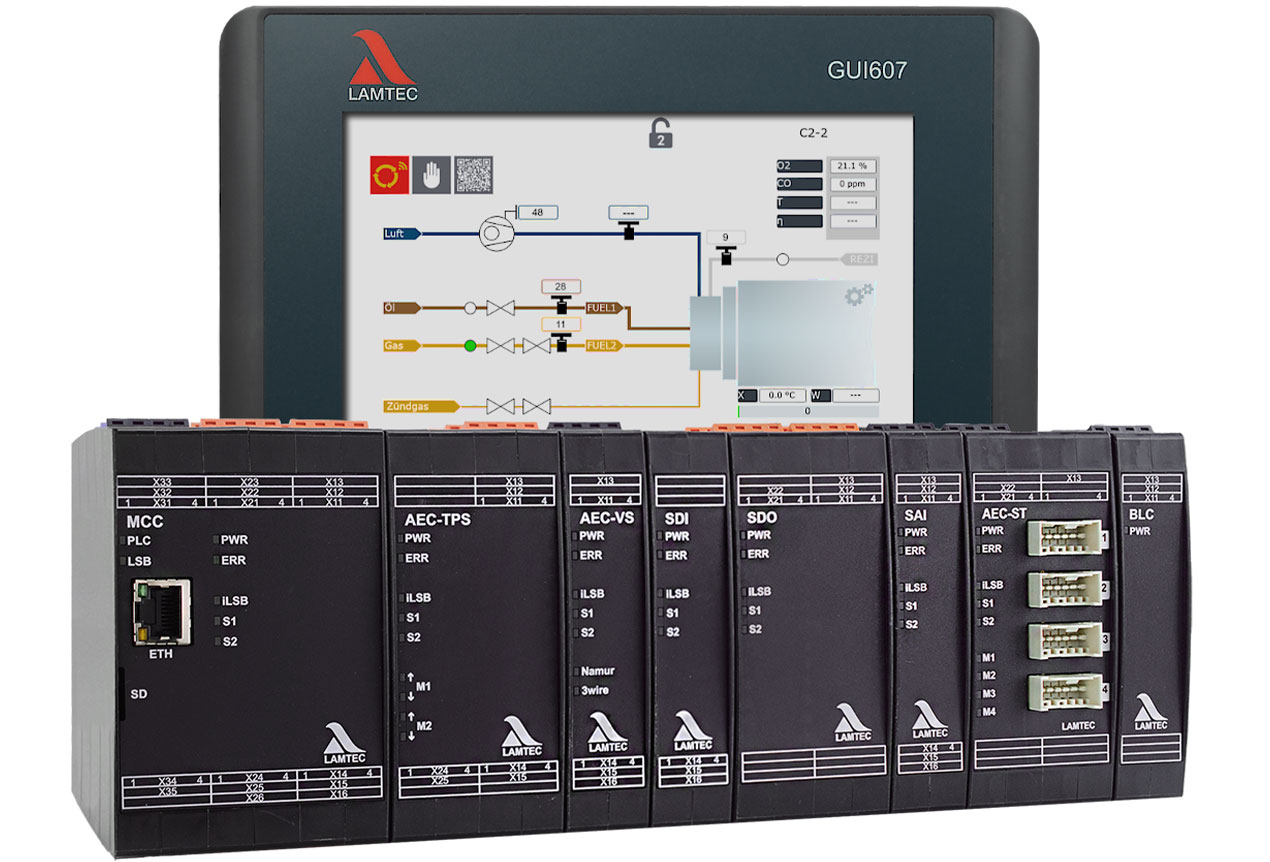

CMS
Combustion Management System

Ihre Vorteile im Überblick:

  • Modulares Feuerungsmanagement
  • Designt für Basic- bis High-End-Applikationen
  • Ein-/Ausgänge frei konfigurierbar
  • Weitgehend sprachneutral durch symbolische Darstellung
  • Weltweite Zulassung CE/UL/SIL 3
  • CODESYS Soft-SPS integriert
  • Integriertes Störmeldesystem
  • Modbus TCP on-board
  • O2-Regelung
  • Adaptive CO/H2-Verbrennungsoptimierung (SIL2)
  • Integrierte Flammenüberwachung
  • Integrierte Ventil-Dichtheitskontrolle (VDK)

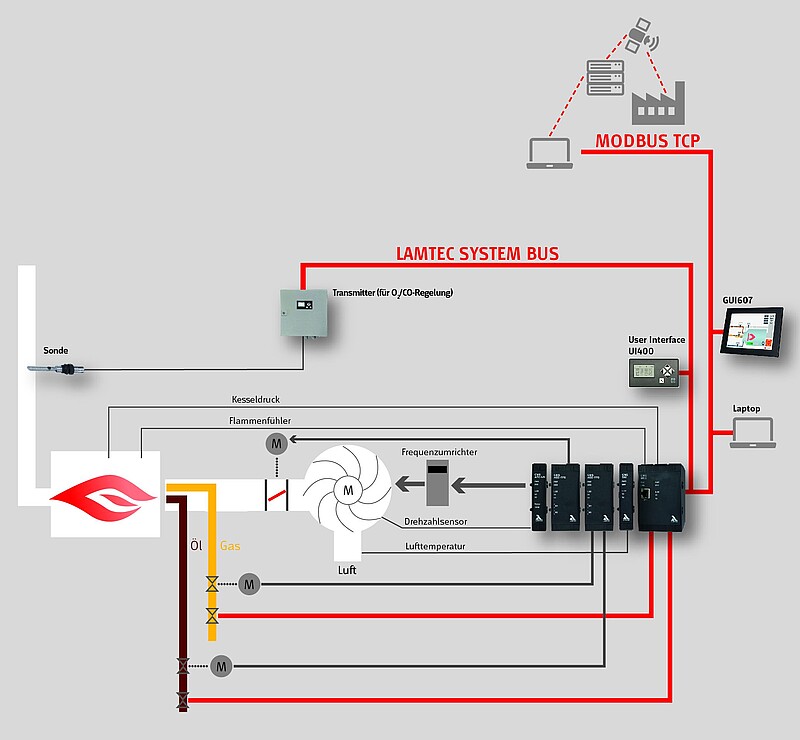

Die nächste Evolutionsstufe im Feuerungsmanagement

Ob Standard-Industriefeuerung oder komplexere Prozessanwendungen, die revolutionäre Brenner- und Anlagensteuerung LAMTEC CMS setzt neue Maßstäbe.

Modular: Das CMS kann einfach an die Bedürfnisse der Anlage angepasst werden. Von kleinen Industriebrennern bis hin zu Großanlagen ist alles steuer- und regelbar.

Sicher: Die Module werden über den fehlersicheren iLSB verbunden.

Kommunikativ: Das CMS verfügt serienmäßig über eine Modbus TCP Schnittstelle. Weitere Feldbusmodule können angeschlossen werden, z. B. PROFIBUS DP, PROFINET, Modbus RTU in Vorbereitung.

Einfach: Das CMS unterstützt die grafische und intuitive Benutzerführung.

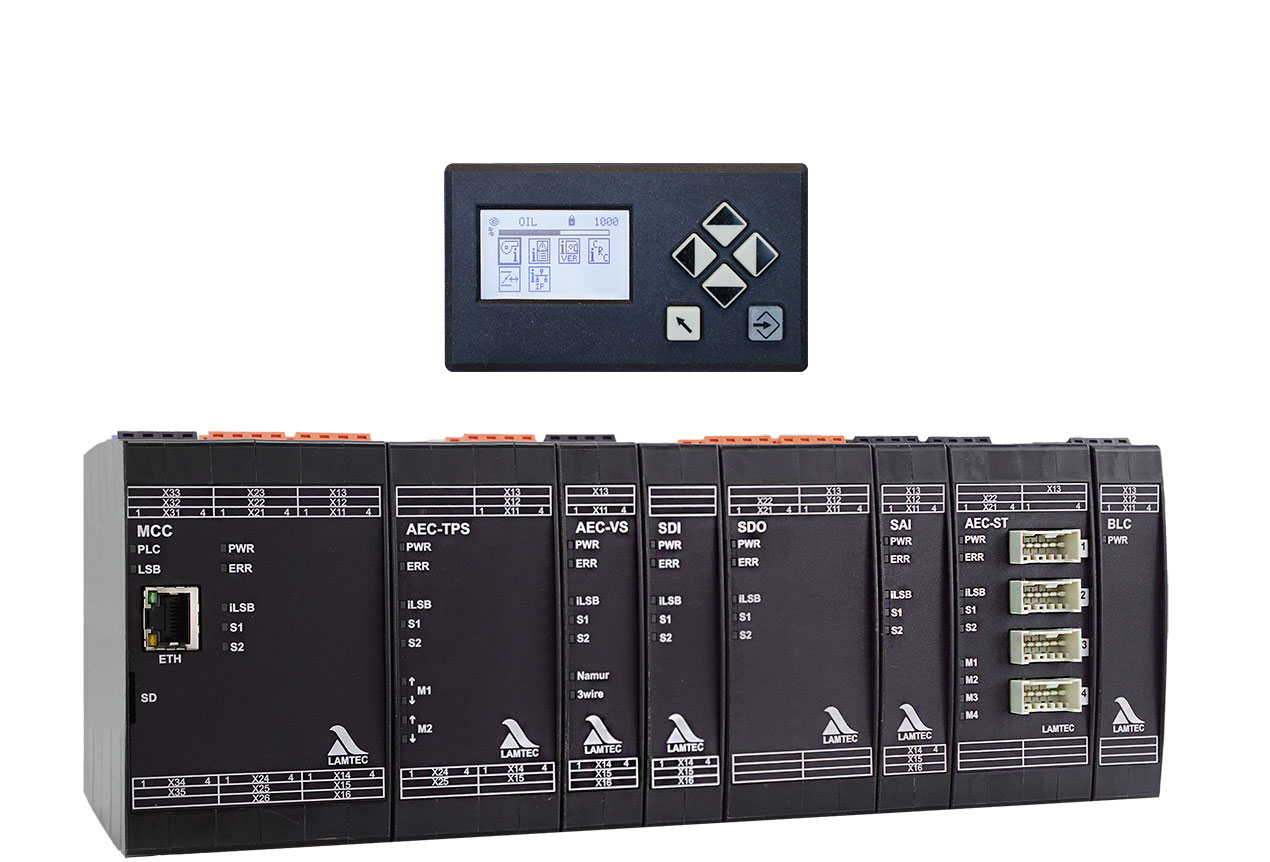

Bedarfsgerecht: Ob einfache und kostengünstige Benutzerschnittstelle UI400 oder 7“ Farb-Touchscreen (GUI607) für mehr Komfort – beim LAMTEC CMS werden Sie bei der visuellen Ausgabe nicht eingeschränkt.

Vielseitig: Integrierte Soft-SPS (CODESYS) für nicht fehlersichere Steuerungs- und Regelaufgaben.

Flexibel: Freie Zuordnung der Brennerfunktionen zu den Ein- und Ausgängen im CMS.

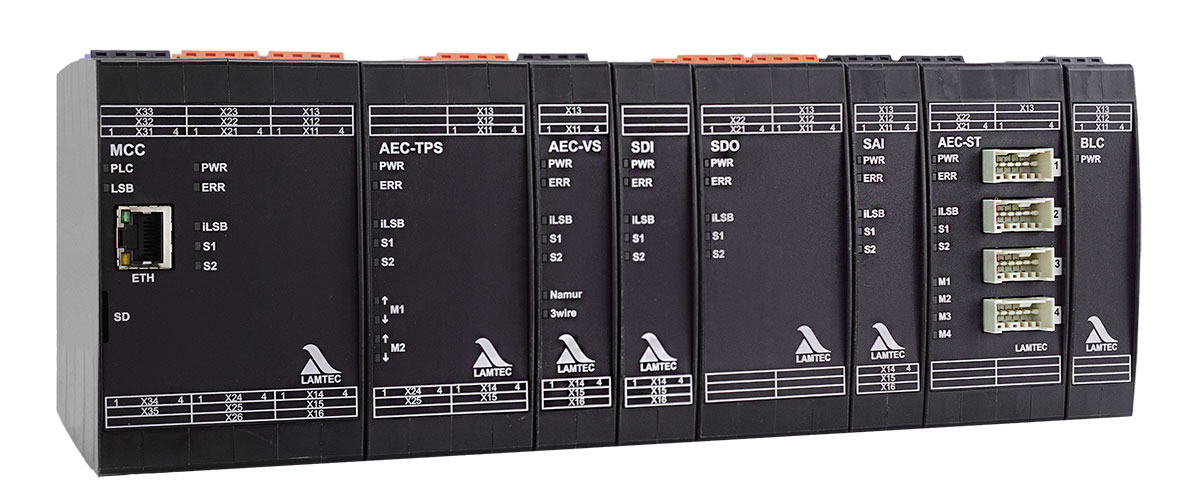

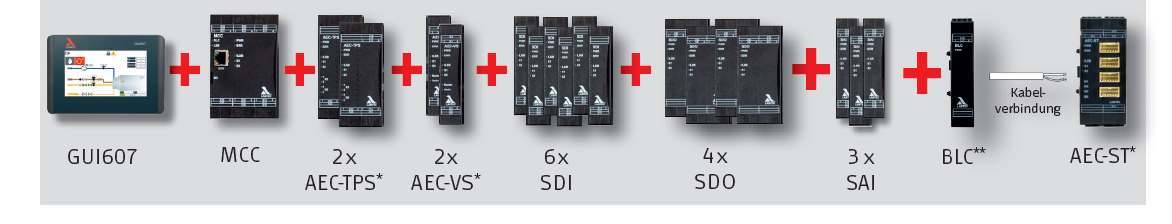

CMS
Technische Daten
Datenblatt ModuleDatenblatt User Interfaces

MCC

AEC-TPS

AEC-VS

SDI

SDO

SAI

AEC-ST

BLC aktiv

BLC passiv

GUI607

GUI610

GUI615

UI400

UI300 / UI400 Abdeckung IP65

Zulassungen

EU-Baumusterprüfbescheinigung 2014/68/EU (Druckgeräterichtlinie)

  • DIN EN 298
  • DIN EN 1643
  • DIN EN 12067-2
  • ISO 23552-1
  • DIN EN 13611
  • DIN EN 61508, parts 1, 2 and 3
  • DIN EN 50156-2
  • DIN EN 50156-1, clause 10.5.5.

EU-Baumusterprüfbescheinigung (EU) 2016/426 (Gasgeräteverordnung GAR)

  • DIN EN 298
  • DIN EN 12067-2
  • DIN EN 1643
  • DIN EN 13611
  • DIN EN 50156-1
  • DIN EN 50156-2
  • DIN EN 61508, parts 1, 2 and 3

SIL 3 Bestätigung

  • DIN EN 298
  • DIN EN 1643
  • DIN EN 12067-2
  • DIN EN 13611
  • ISO 23552-1
  • DIN EN 61508, parts 1, 2 and 3
  • DIN EN 50156-2
  • DIN EN 50156-1, clause 10.5.5.

EU-Konformitätserklärung

  • 2014/35/EU (Niederspannungsrichtlinie)
  • 2014/30/EU (EMV-Richtlinie)
  • 2014/68/EU (Druckgeräterichtlinie Kat. 4 Module B+D)
  • (EU) 2016/426 (Gasgeräteverordnung GAR)
  • 2011/65/EU (RoHS)

USA und Kanada

  • UL60730-2-5
  • UL60730-1
  • CAN/CSA-C22.2 No.60730-2-5
  • CSA-C22.2 E60730-1

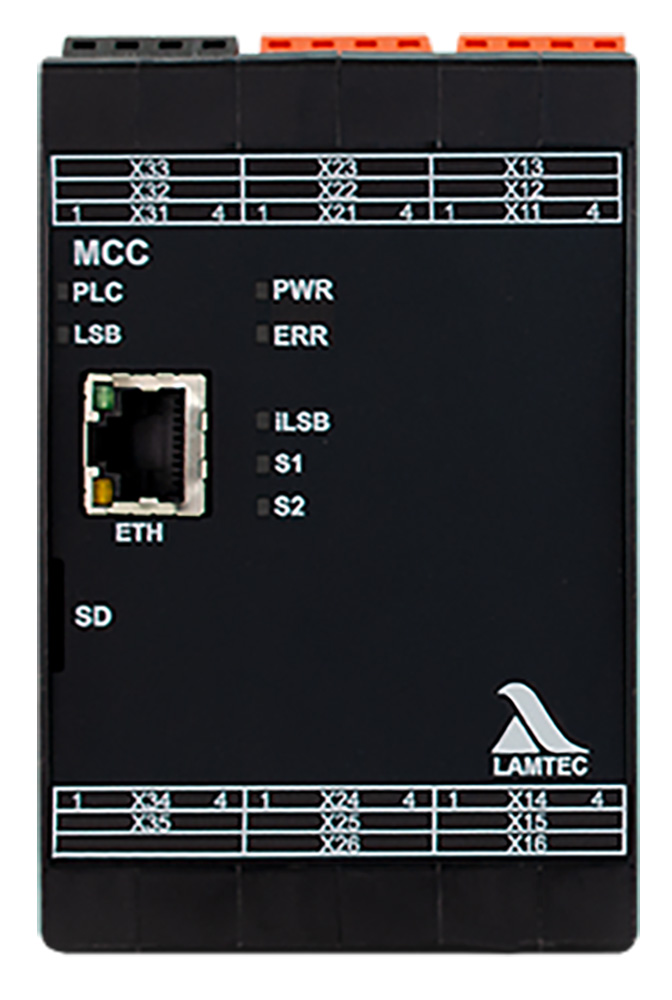

MCC

MCC

Ihre Vorteile im Überblick:

  • Feuerungsautomat
  • 12 digitale Eingänge, 9 digitale Ausgänge, frei konfigurierbar
  • 2 A pro Ausgang, 8 A insgesamt max.
  • Eingang für Flammenfühler FFS07/08 (Option)
  • Eingang für Ionisationssignal (Option)
  • Lasteingang 4 … 20 mA/Drei-Punkt-Schritt oder Potentiometer, Ausgang 4 … 20 mA interne Last
  • CodesysSoft SPS mit Zugriff auf interne Variablenfür nicht fehlersichere Erweiterungen
  • Modbus TCP-Schnittstelle on-board (Ethernet)
  • Versionen für:
    • Eingang 230VAC | Ausgang 230VAC
    • Eingang 120VAC | Ausgang 120VAC
    • Eingang 24VDC | Ausgang 230VAC
    • Eingang 24VDC | Ausgang 120VAC
    • Eingang 24VDC | Ausgang 24VDC
AEC-TPS

AEC-TPS

Ihre Vorteile im Überblick:

  • 1 Modul für 2 DPS Stellantriebe
  • Stromausgang mit max. 0,5 A pro Stellantrieb
  • Max. 5 AEC-TPS Module im System
  • CMS Antriebe von 6 Nm bis 200 Nm verfügbar
  • Technisch kompatibel mit Stellantrieb von ETAMATIC/FMS (Baumuster ist zu prüfen)
  • Bis zu 10 Stellantriebe pro CMS System möglich

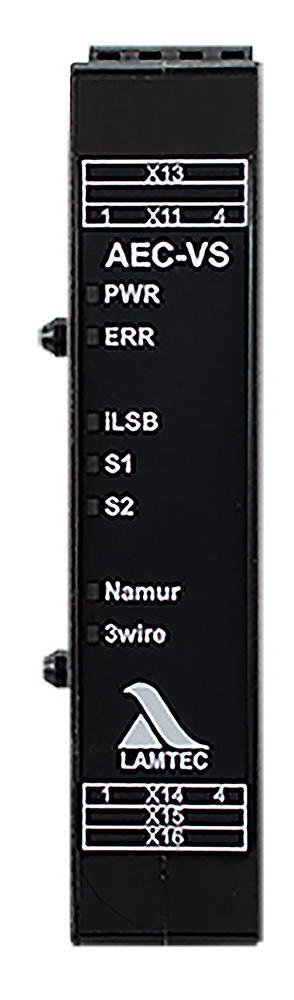

AEC-VS

AEC-VS

Ihre Vorteile im Überblick:

  • Modul für Frequenzumrichter des Verbrennungsluftgebläses oder REZI Lüfter
  • Modul für 4 … 20 mA Motoren, pneumatische Stellglieder etc.
  • Max. 10 AEC-VS pro CMS System möglich
  • VSD-Modul mit Rückführungseingang für:
    - Namur-Sensor
    - 3-Leiter-Sensor
    - 4 … 20 mA
  • Potenzialfreier digitaler Ausgang (frei konfigurierbar für nicht fehlersichere Ausgabe z.B. Lüfter ein Signal)
  • Digitaler Eingang (frei konfigurierbar für nicht fehlersichere Vorgaben z.B. Störung FU)

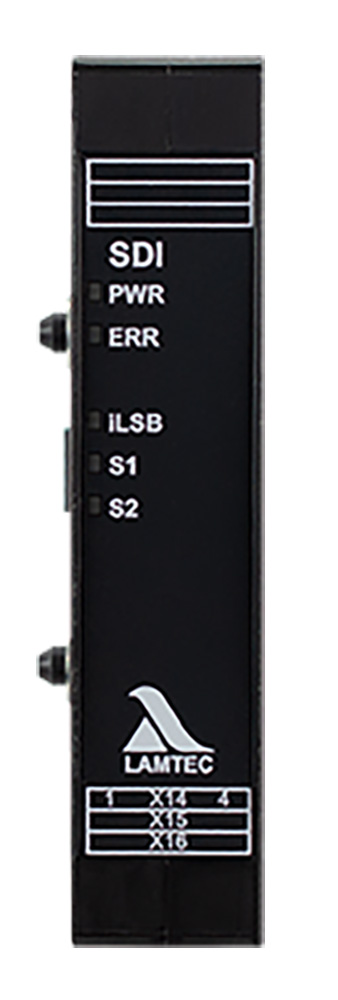

SDI

SDI

Ihre Vorteile im Überblick:

  • 8 Eingänge je Modul
  • Alle Eingänge frei konfigurierbar
  • Alternative Versionen für 115 V/230 V und 24 VDC
  • Max. 6 digitale Eingangsmodule
  • Max. 60 digitale Eingänge pro CMS System möglich

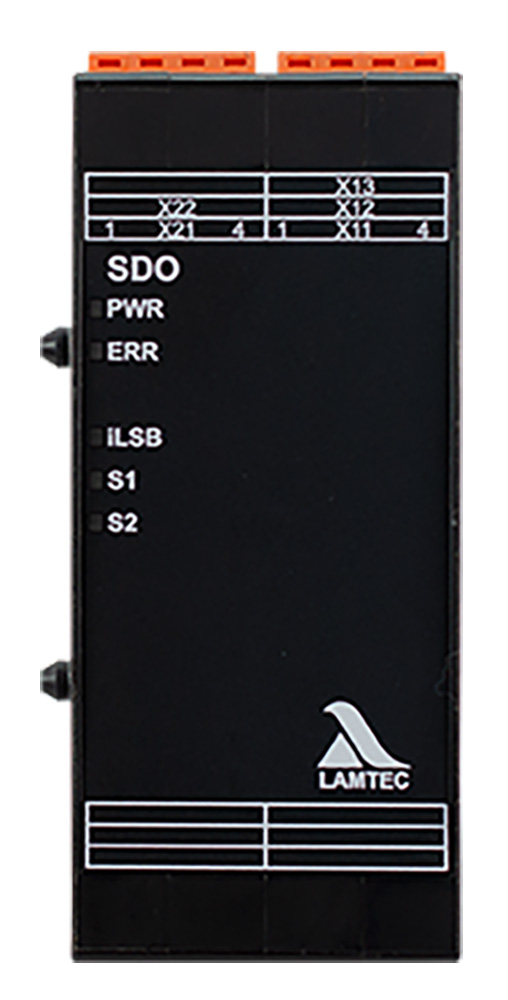

SDO

SDO

Ihre Vorteile im Überblick:

  • 8 Fehler sichere Ausgänge je Modul
  • Alle Ausgänge frei konfigurierbar
  • 2 A pro Ausgang, 8 A insgesamt max.
  • Alternative Versionen für 115/230 V und 24 VDC
  • 4 digitale Ausgangsmodule maximal pro CMS System
  • Max. 41 digitale Ausgänge pro CMS System möglich

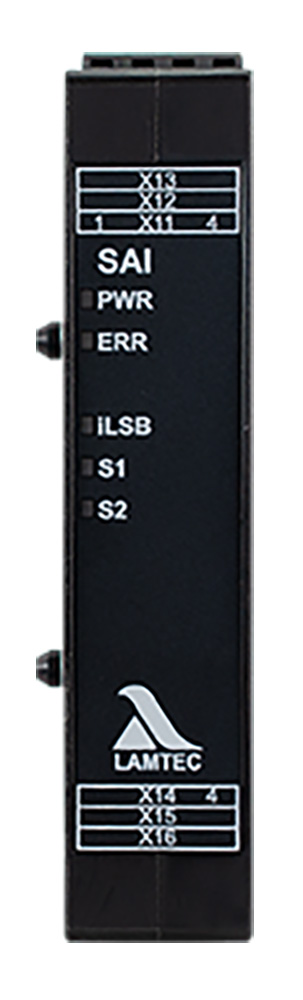

SAI

SAI

Ihre Vorteile im Überblick:

  • 3 fehlersichere Analogeingänge, oder 6 nicht fehlersichere Analogeingänge, oder jede Kombination möglich.
  • Alle Eingänge sind frei zu den Funktionen konfigurierbar
  • Eingänge: 4 … 20 mA, 0 … 10 V Impuls oder Digital
  • Max. 3 SAI im System
  • Max. 9 fehlersichere oder 18 nicht fehlersichere Eingänge pro CMS System möglich

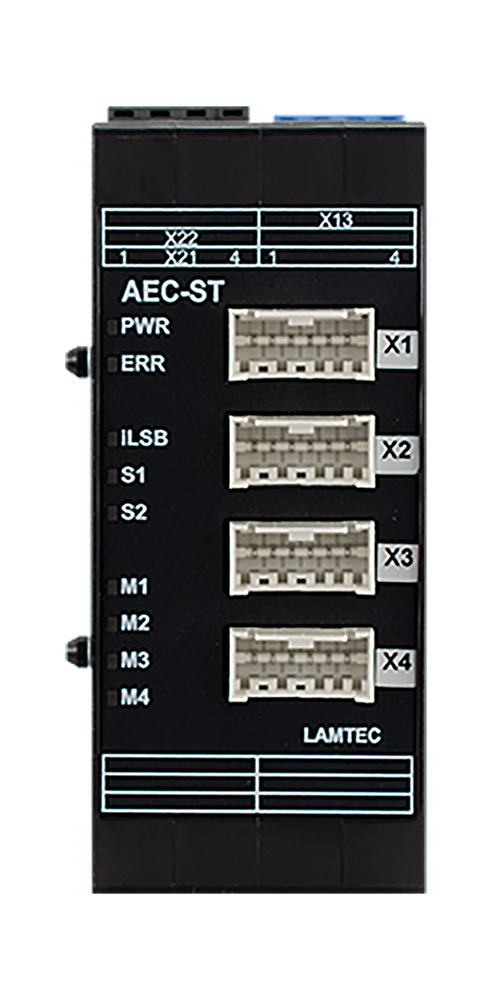

AEC-ST

AEC-ST

Ihre Vorteile im Überblick:

  • Kompatibel mit Schrittmotoren der BT300
  • 1 Modul für 4 Schrittmotoren
  • Drehmoment von 0,8 Nm, 1,2 Nm, 3 Nm, 9 Nm
  • Max. 2 AEC-ST Modul pro CMS System

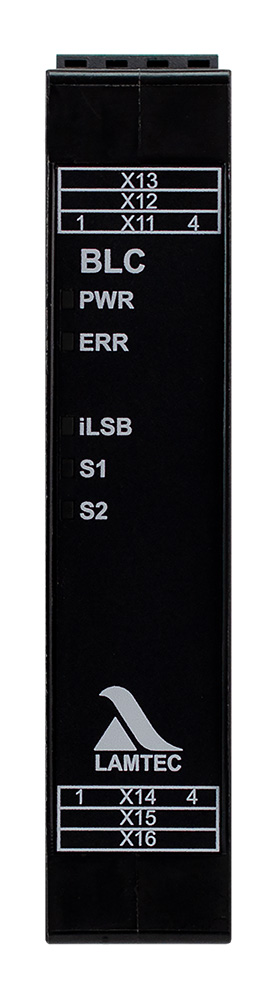

BLC

BLC

Ihre Vorteile im Überblick:

  • CMS Module verbinden, die örtlich getrennt installiert sind
  • Module zur Verlängerung des CMS internen Bus über Kabel
  • BLC Aktiv:
    • Sitzt immer am Ende einer Busverbindung (Empfangsmodul).
    • Eröffnet ein neues Bussegment für die hinter ihm angeschlossenen Module.
    • Benötigt aktive Einspeisung von +24V DC
  • BLC Passiv:
    • Sitzt immer am Anfang einer Busverbindung (Sendemodul).
    • Kann auch am Ende einer Busverbindung sitzen (Empfangsmodul). Dann wird kein neues Bussegment begonnen.
    • Benötigt keine separate Spannungseinspeisung von +24V DC
  • Maximale Länge eines Bussegments 70 m
BLC aktivBLC passiv

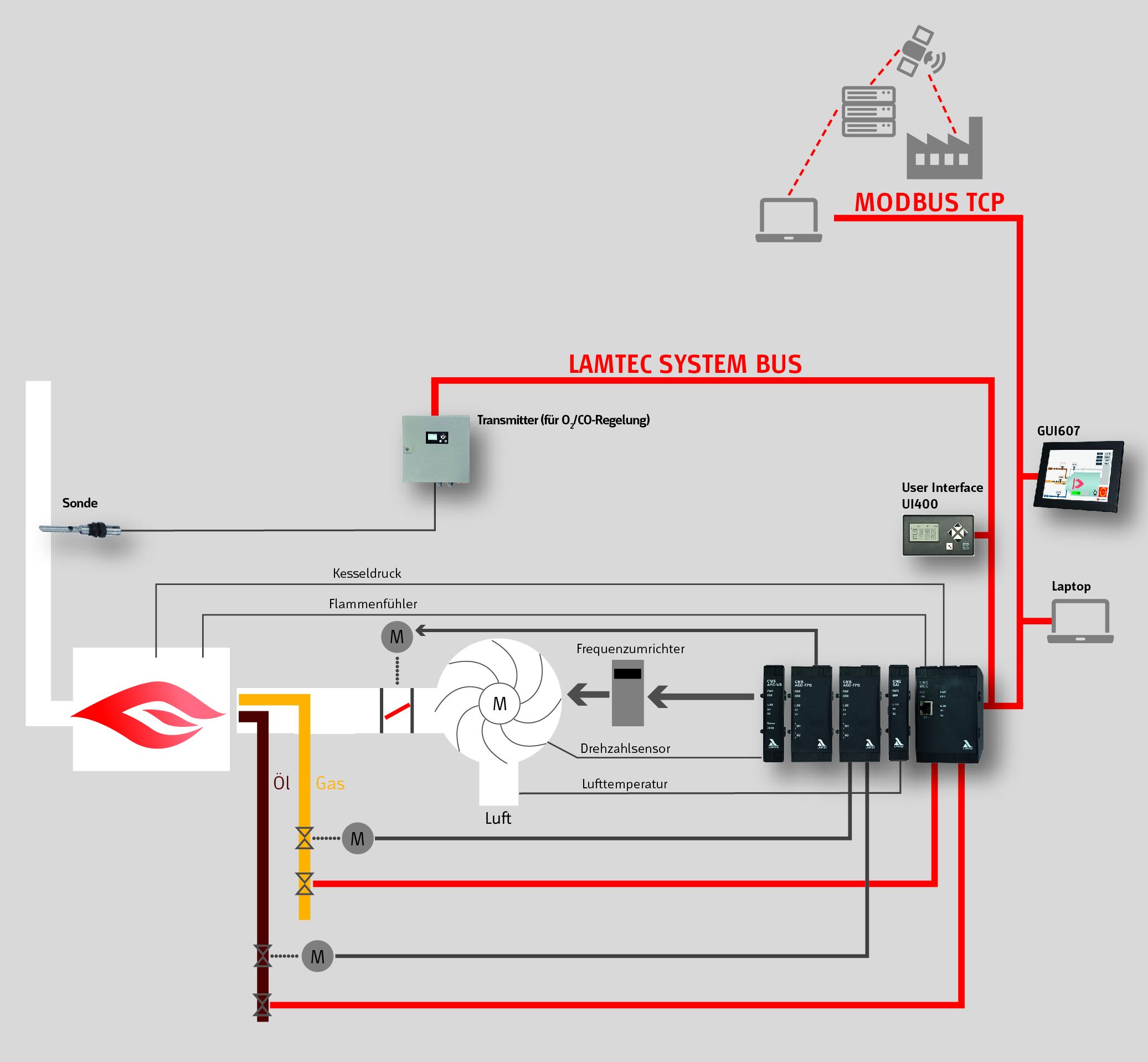

  1. Bediengerät
    - Anzeigemodul GUI: Farbiger Touch Screen, in verschiedenen Größen erhältlich
    - IP65 Abdeckung für UI400
  2. Busmodule
    - PROFIBUS Modul 668R1400
    - PROFINET Modul EBM412
  3. Remote Software
    - CMS Remote Software zum Einstellen vom CMS-System
  4. Regelklappen
    - Gasklappen
    - Luftklappen
    - Abgasklappen
    Die Klappen können auf Wunsch auf unsere Stellantriebe montiert werden.
  5. Antriebe
    - Stellantriebe 668M20xx
    - Stellantriebe 662R5X
  6. Messsysteme
    - O2 Messung für O2 Regelung z.B. LT3/LS2
    - O2 Messung/COe Detektion für CO/H2 Regelung z.B. LT3-F/KS1D
  7. Flammenüberwachung
    - Flammenfühler
       •FFS07/FFS08
    - Flammenwächter
       • F200K und F300K
  8. Netzteile
    - 24V Netzteile für die Spannungsversorgung des CMS 15 - 150V


Weiteres Zubehör finden Sie im Produktkatalog.

Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.

Vertrieb

Direkte Aufschaltung

Aufschaltung über digitalen Eingang

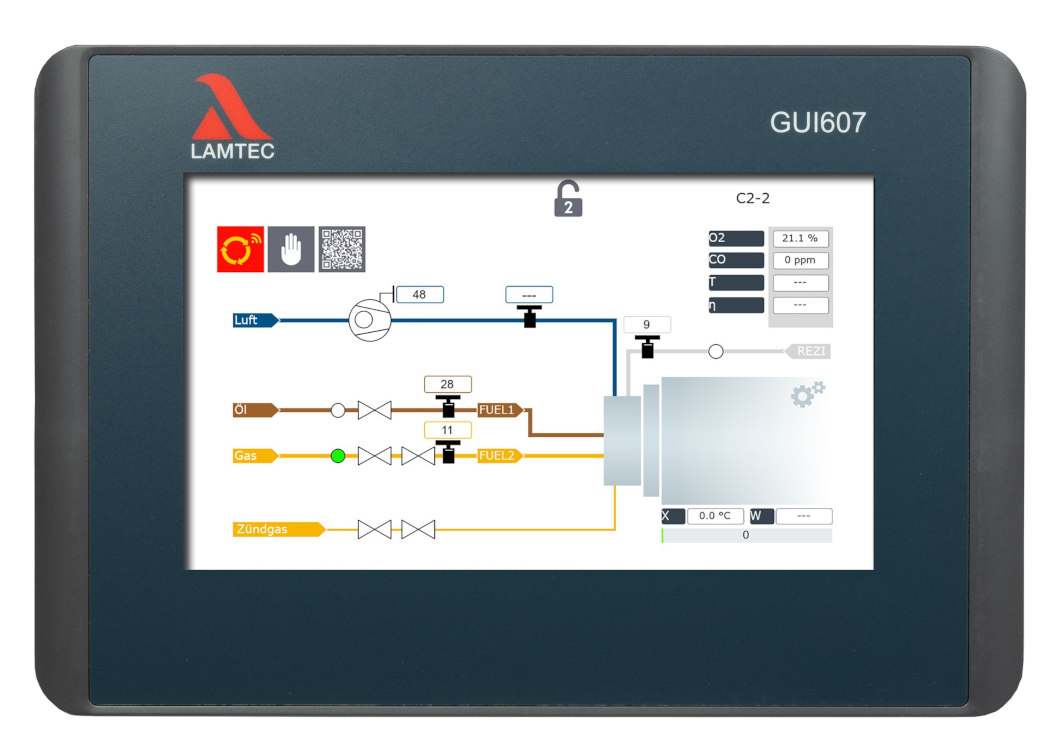

  • Touchscreen
  • In verschiedenen Größen erhältlich (7“ GUI607, 10“ GUI610, 15“ GUI615)
  • Grafische Bedienerführung
  • Weitgehend sprachneutral
  • Anlagenbild
  • Möglichkeit Backup-Datensatz zu speichern
  • Grafik auf Kundenvorgaben anpassbar
  • Inbetriebnahme-Assistent
  • Entfernung zu MCC unbegrenzt (Ethernet)
  • Integrierte CODESYS SPS für kundenspezifische Funktionen

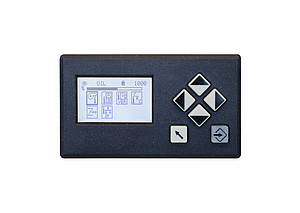

  • Kostengünstiges User Interface
  • Grafische Bedienerführung
  • Sprachneutrale Darstellung
  • Einfache Bedienung
  • Anbindung über LAMTEC SYSTEM BUS (LSB)
  • Entfernung zu MCC bis zu 500 m

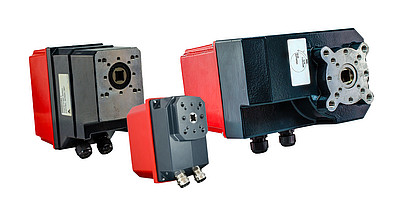

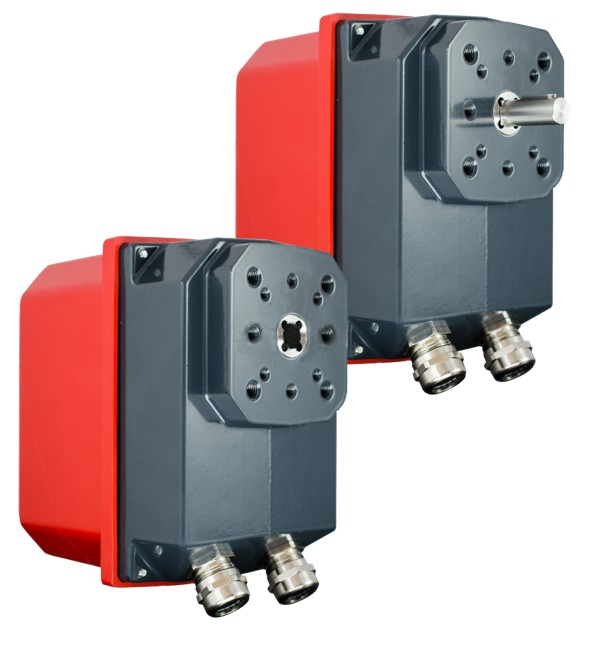

CMS-Stellantriebe TPS06 bis TPS200

  • von 6Nm bis 200Nm
  • Max 10 Stellantriebe pro CMS
  • 6-40Nm TÜV-zertifiziert zum Einsatz mit dem CMS
  • 60-200Nm Einzelabnahme

Zu den Stellantrieben

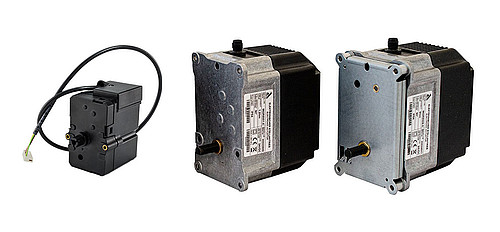

Stellantriebe 662R5X (nur in Verbindung mit AEC-ST-Modul)

  • 0,8Nm bis 9Nm
  • Max. 4 Stellantriebe pro Modul
  • TÜV-zertifiziert zum Einsatz mit dem CMS AEC-ST-Modul und BT300

Zu den Stellantrieben

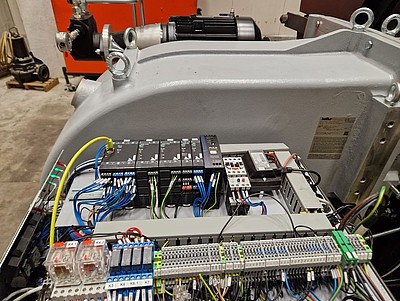

CMS am Brenner

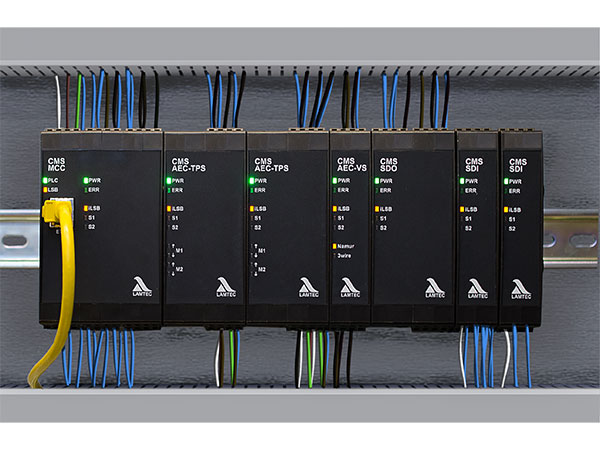

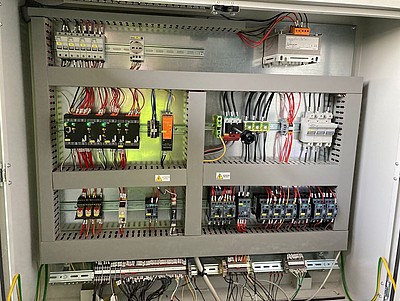

CMS im Schaltschrank
