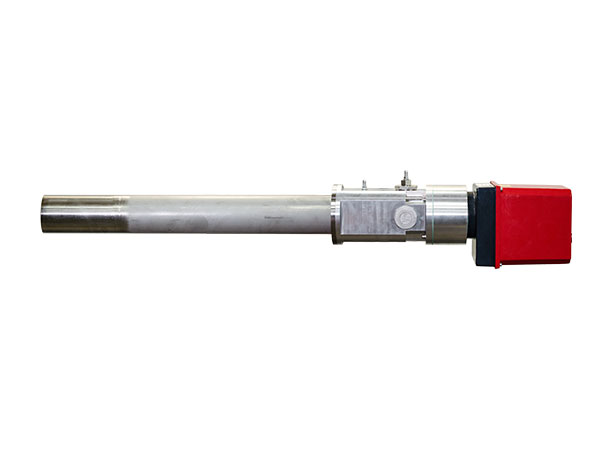

GFI
Zündbrennersysteme
Ihre Vorteile im Überblick:
- Kein Flammenrückschlag
- Lokale Flammenausbildung
- Punktuelle Flammenüberwachung
- Kein externer Gas-/Luftmischer erforderlich
- Kein zündfähiges Gemisch in den Zuleitungen
- Varianten für Ex 1 und Ex 2

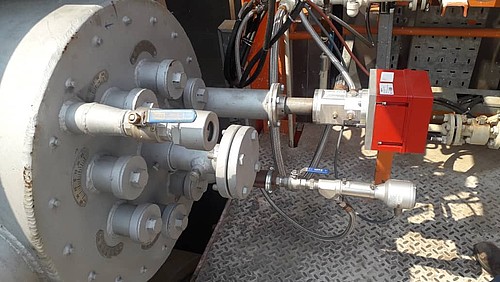

Der Zündbrenner wird in Industrieöfen, Thermoprozessanlagen und Heizkesseln für Gas-, Öl- und Festbrennstoffe eingesetzt.
Er wird für folgende Zwecke verwendet:
- Vorwärmen der Anlage
- Zünden des Hauptbrenners
- Unterstützen der Hauptbrennerflamme
Der Hauptbrenner zündet mit Erdgas, LPG oder Koksgas. Er kann jede Art von Gas, LFO oder HFO zünden.
| Technische Daten | |
| Zulassungen |
SIL 3 GFI 1. Generation
SIL 3 GFI 2. Generation
EU-Konformitätserklärung
|

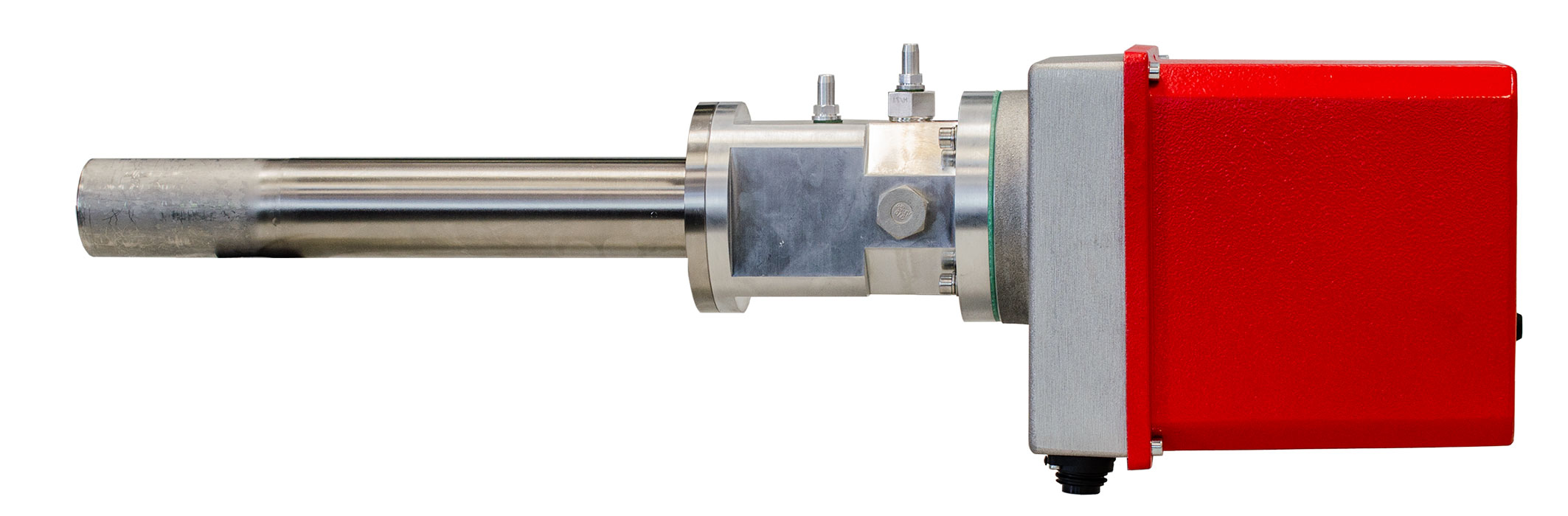

GFI Safe Area
- Safe Area
- 15 m max. Länge des Zündbrennerrohrs

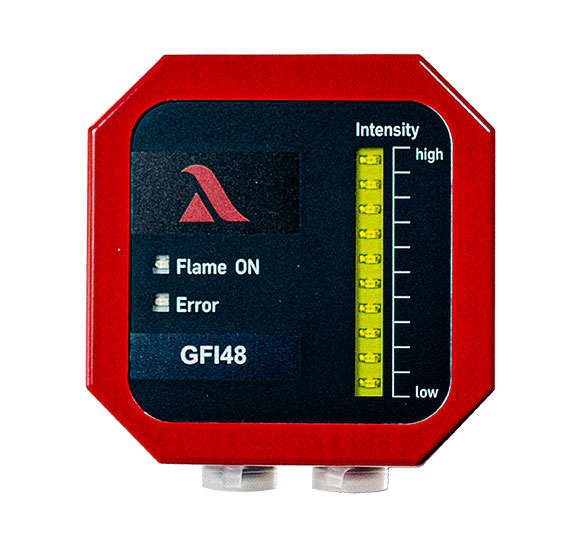

- Integriertes Display mit Folienanzeige

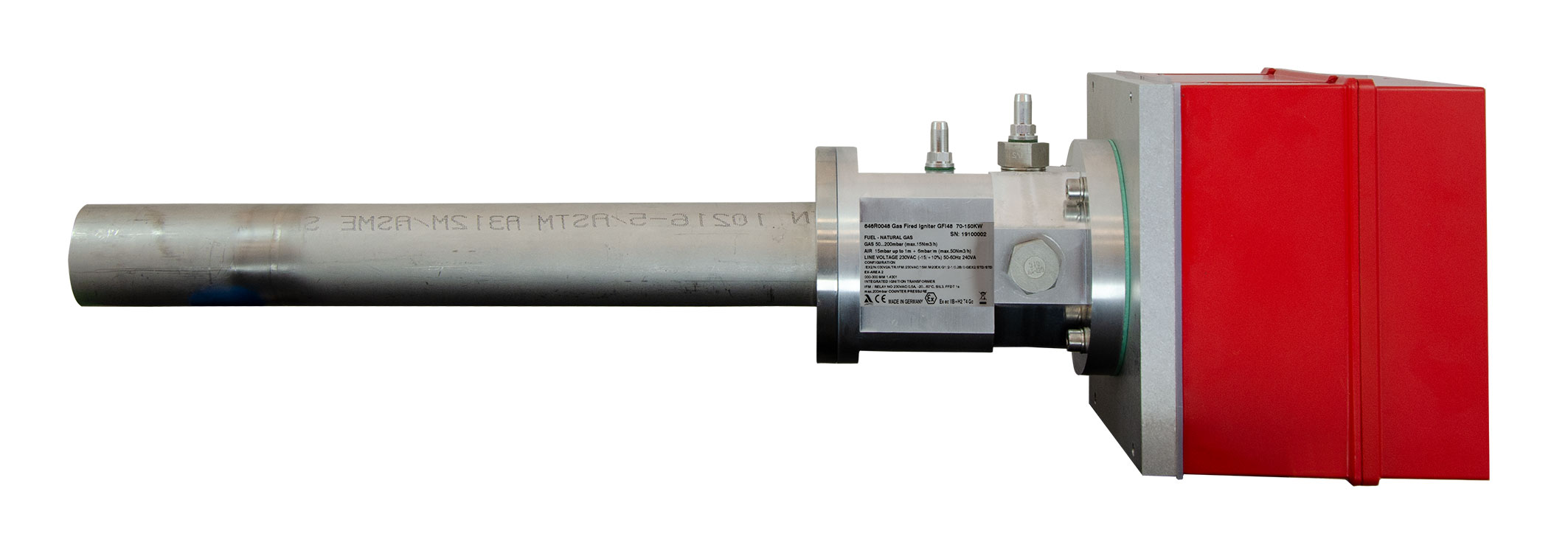

GFI Ex-Zone 2
- Ex-Zone 2
- 15 m max. Länge des Zündbrennerrohrs
- Display ohne Anzeige

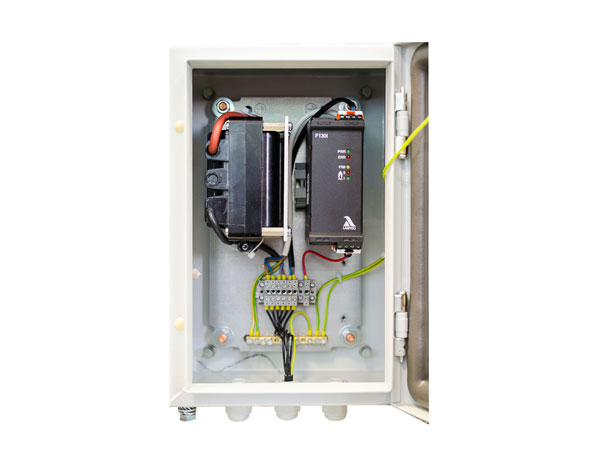

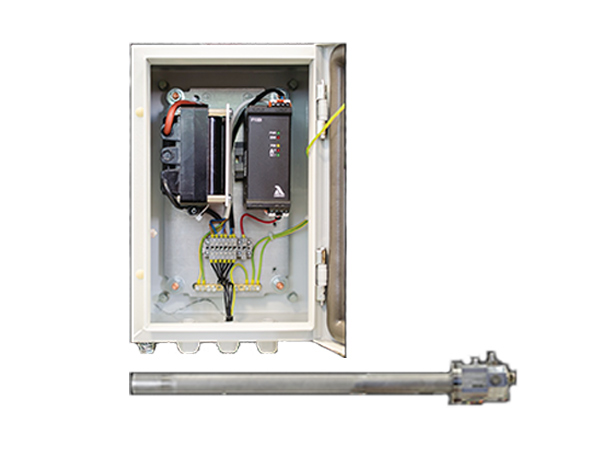

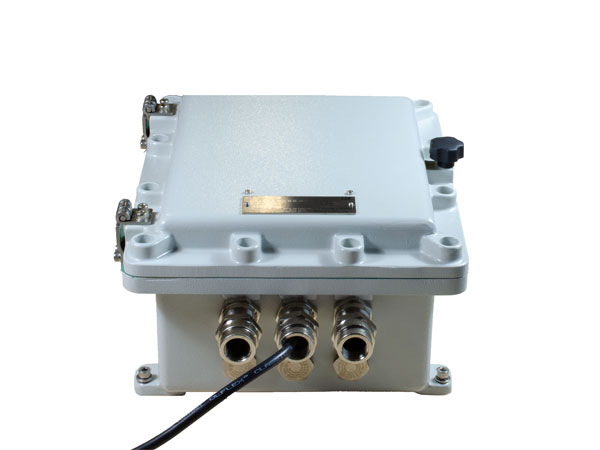

GFI mit externer Leistungseinheit
- Ex-Zone 1, oder 2
- 10 m max. Länge des Zündbrennerrohrs
- mit externer Leistungseinheit

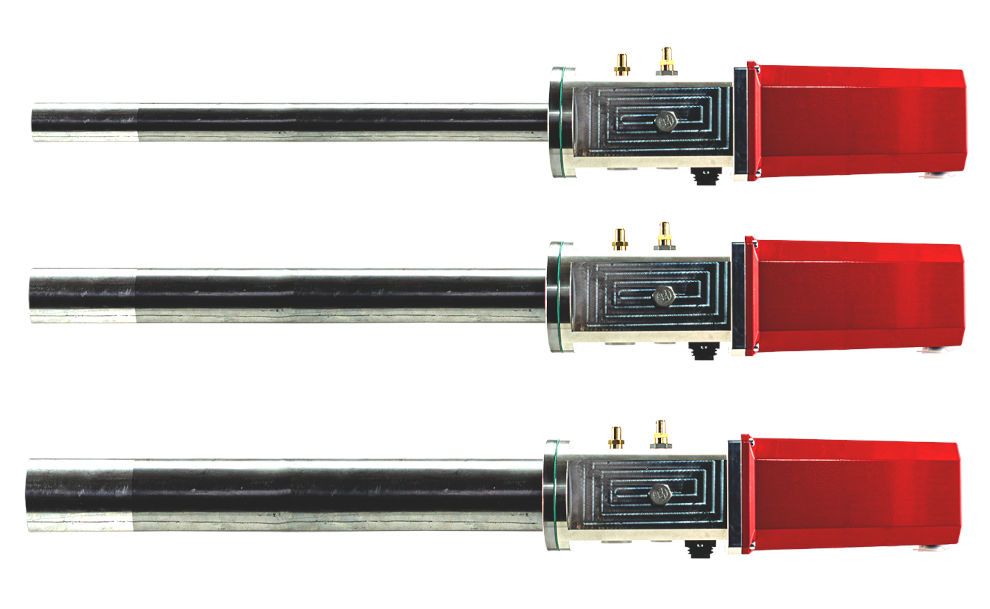

| GFI 35 | GFI 48 | GFI 70 | GFI 89 | |
| Zündung | Zündung des Hauptbrenners mit Unterstützung von NG, LPG, Koksgas Kann jede Art von Gas, LFO oder HFO zünden | |||
| Temperatur | -20 °C ... +60 ° C | |||
| Anwendungsbereich | Sicherer Bereich Ex-Zone 1, Ex-Zone 2 ATEX, IECEx | |||
| Rohrdurchmesser (mm) | 35 x 2 | 48,3 x 2 | 70 x 2 | 88,9x2 |
| Thermische Leistung (kW) | 27-57 | Erdgas 70-140 Propan 70-130 | 150-300 | 400-700 |
| Flammenlänge bis (mm) | 600 | 800 | 1.200 | 2.000 |
| Gasvolumenstrom bei 200mbar Gasvordruck (Nm3/h) | Erdgas 5,8 Propan 5,8 | Erdgas 15 Propan 6 | Erdgas 30 Propan 12 | Erdgas 70 Propan 28 |
| Schiebeflansch DN - PN | 50-6 | 50-6 | 65-6 | 80-6 |
| Thermo Jacket |  |
| Hochdruck Nadelventil |  |
| Kugelhahn |  |
| Doppelnippel |  |
| Durchführungsflansch |  |
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
Weitere Downloads finden Sie im Support-Bereich.
