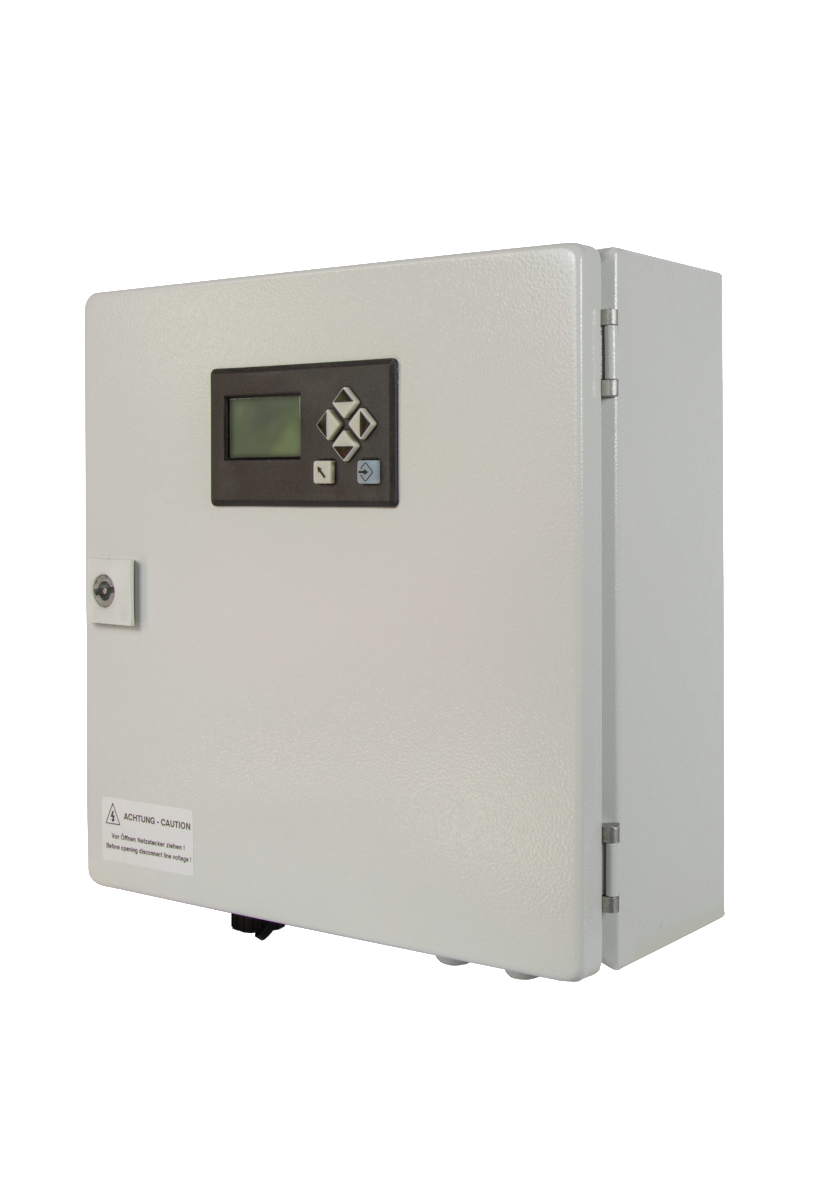

Messsystem LT3-F
Die SIL 2 zertifizierte Feuerungsoptimierung (CO/H2 Regelung)
Ihre Vorteile im Überblick:
- In Kombination mit KS1D-Sonden zur Messung von Sauerstoff (O2) und Detektion oxidierbarer Abgasbestandteile (COe)
- SIL 2 zertifizierte Feuerungsoptimierung in Verbindung mit LAMTEC Brennersteuerungen, nach DIN EN 61508
- Kosteneffizient, betriebsbewährt und wartungsarm
Applikationen:
Zum Anschluss der Sonden
KS1D ECO, KS1D-BF

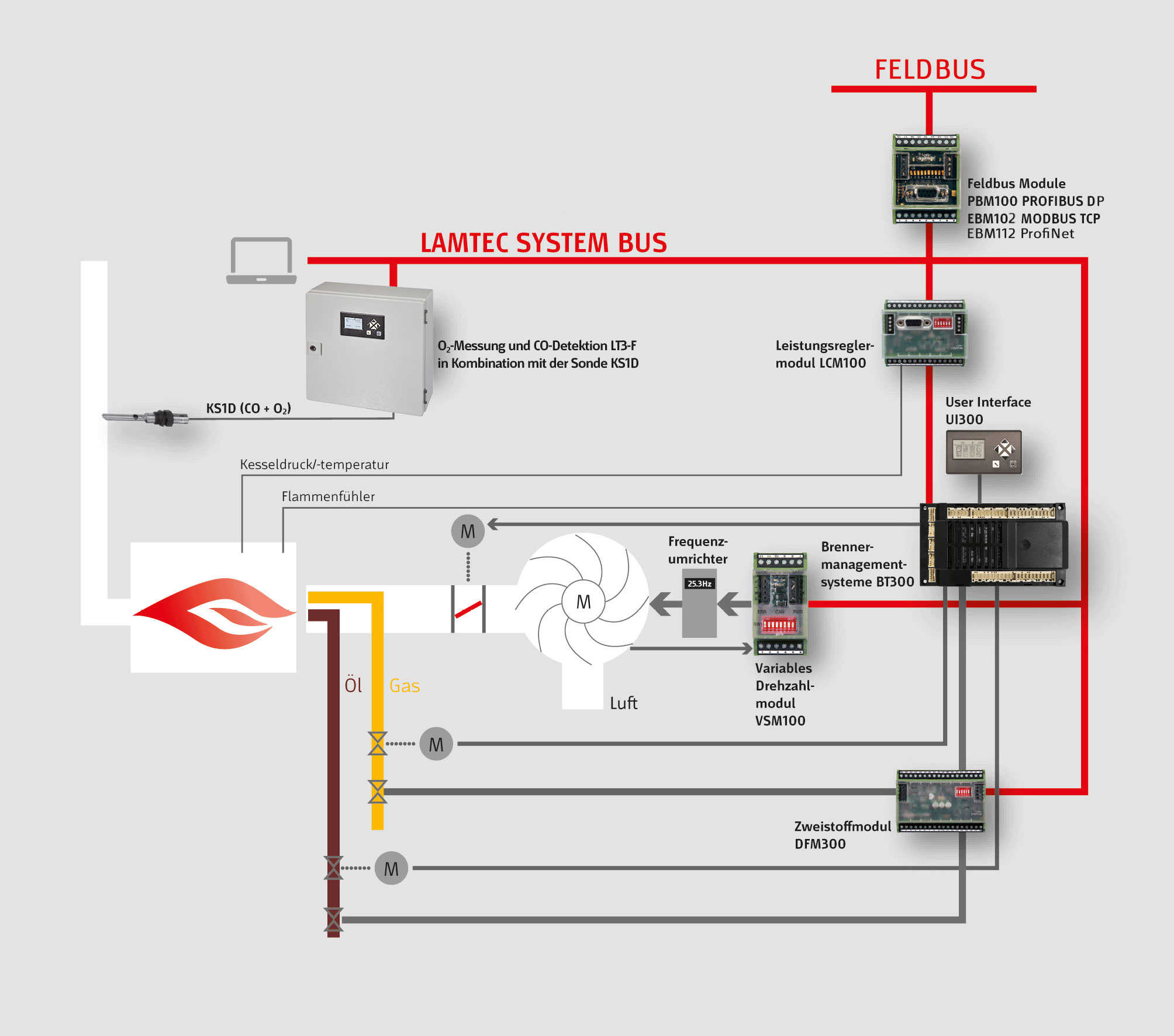

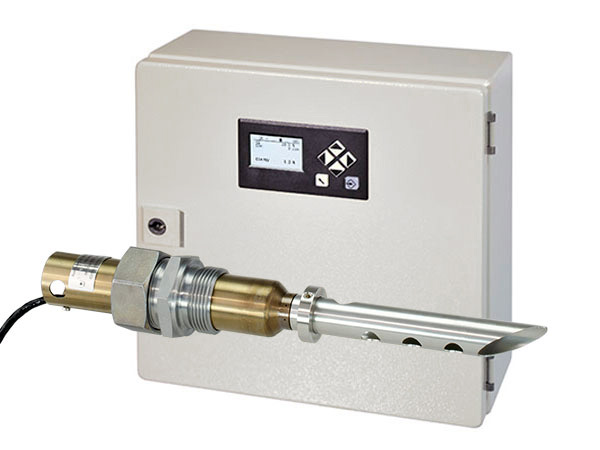

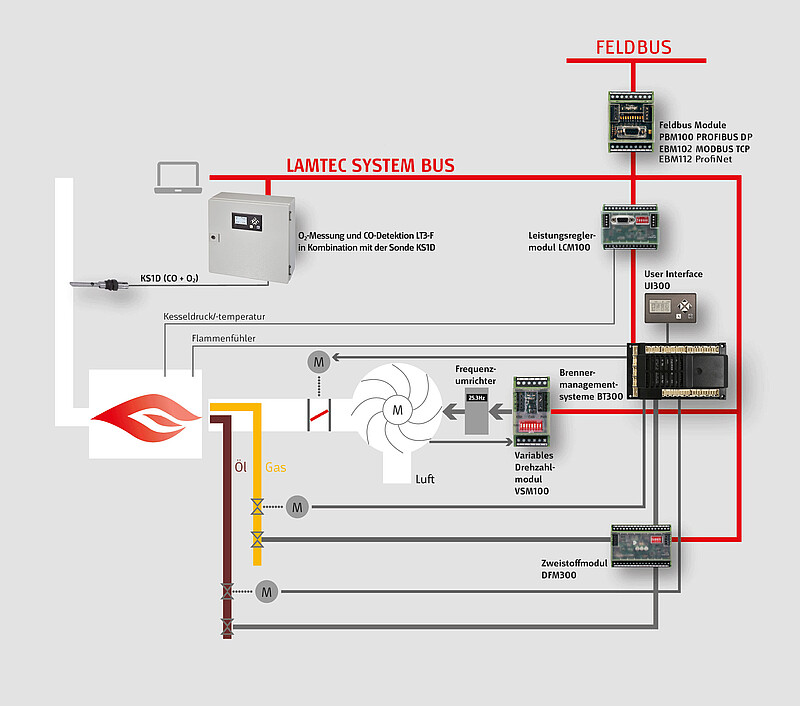

Der LAMTEC Lambda Transmitter LT3-F ist in Verbindung mit den LAMTEC Sonden des Typs KS1D ein universell einsetzbares Messgerät auf Mikroprozessorbasis und verfügt im Vergleich zum LT3 und LT2 über einen zusätzlichen Überwachungsprozessor. In Verbindung mit den LAMTEC Brennersteuerungen BT300/ETAMATIC/FMS/VMS/CMS fungiert der LT3-F als ein SIL-2-fähiges Messsystem zur adaptiven CO/H2-Feuerungsoptimierung (SIL2 nach DIN EN 61508).
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung
EU-Konformitätserklärung
SIL2
|

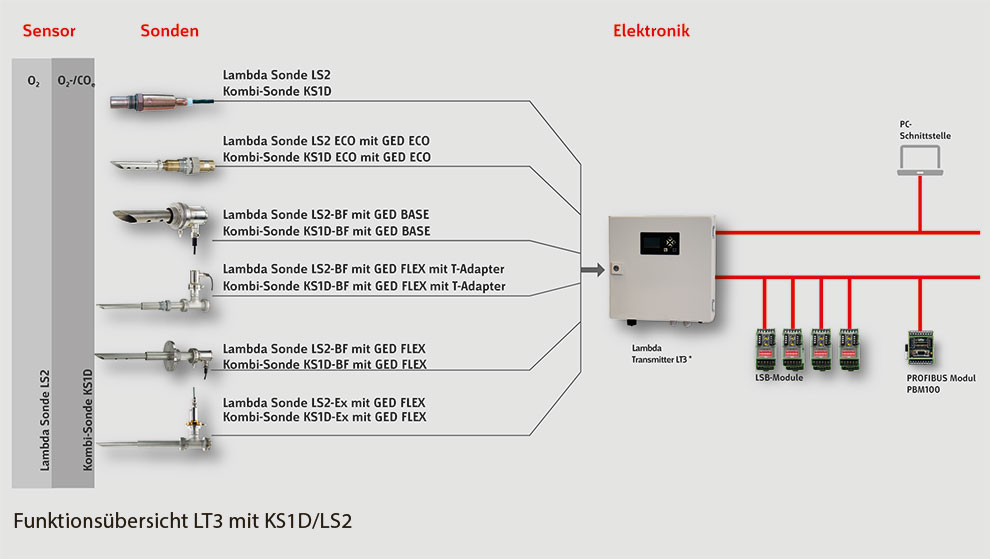

| Sonden für LT3-F | |||

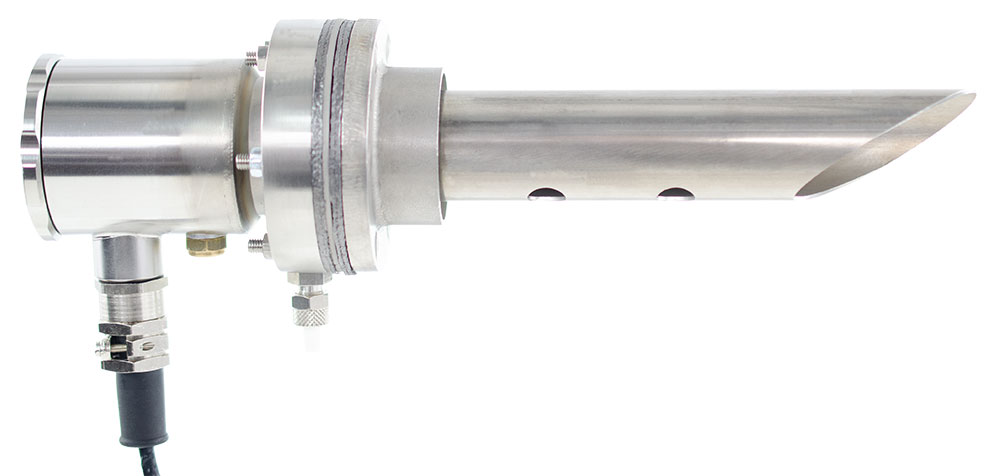

| Sensortyp | LS2 ECO/KS1D ECO | LS2-BF/KS1D-BF | |
| Ansicht |  |  |  |

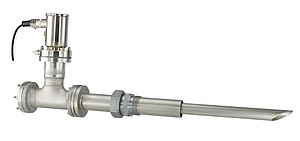

| Gasentnahme | GED ECO | GED BASE | GED FLEX |
| Messbereich | O2: 0 ... 21 % (LS2 und KS1D) | ||
| Messgenauigkeit | O2: ±5 % vom Messwert - nicht besser als ±0,3 Vol. % (LS2 und KS1D) | ||
| Abreinigung | Nein | Nein | Nein |
| Automatischer Abgleich | Nein | X | X |
| Max. Temperatur | ≤ 300 °C | ≤ 550 °C | ≤ 1400 °C |
| Staublevel | ≤ 100 mg/Nm3 | ≤ 200 mg/Nm3 | ≤ 1000 mg/Nm3 |
| Brennstoff | Öl (EL), Erdgas | Öl (EL), Erdgas | Öl (EL), Erdgas, andere auf Anfrage |
| Schutzklasse | IP 42 | IP 65 | |
| Rauchgasgeschwindigkeiten | 1<x<6 m/s bis | 1<x<10 m/s bis | <30 m/s |
| Ansprechzeit O2 t60/t90 | 3 s/9 s | ||
| Ansprechzeit COe t60/t90 | 9 s/13 s | ||
Schnittstellen:
- Modul für analoge Stromausgänge (0/4 ... 20 mA) / Spannungsausgänge (0/2 ... 10 V)
- Digitales Ausgangsmodul für Betriebs- und Statusmeldungen sowie Grenzwerte
- Modul für PROFIBUS DP
- Modul für Wirkungsgradberechnung inkl. Messung der Abgastemperaturen
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.

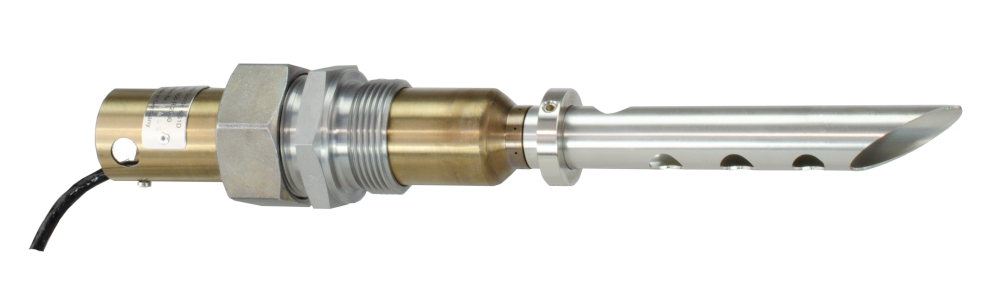

Sonde KS1D ECO
Weitere Downloads finden Sie im Support-Bereich .
