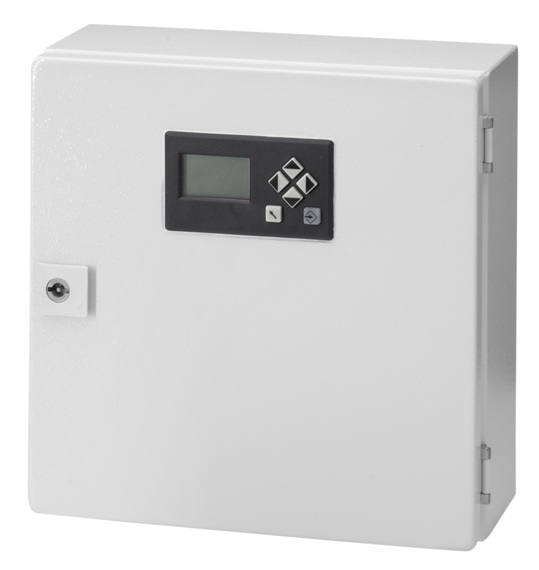

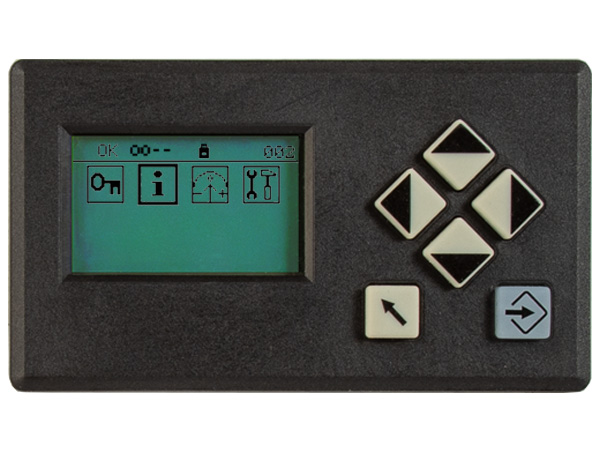

Messsystem LT3
Die kompakte Lösung für robuste O2- und CO/H2-Messung
Ihre Vorteile im Überblick:
- In Kombination mit LS2-Sonden zur Messung von Sauerstoff (O2)
- In Kombination mit KS1D-Sonden zur Messung von Sauerstoff (O2) und Detektion oxidierbarer Abgasbestandteile CO/H2 (COe)
- Robustes, kompaktes Stahl-Gehäuse, optional Edelstahl und IP65
- Kosteneffizient, betriebsbewährt und wartungsarm
- SIL1 nach DIN EN 61508 in Standardausführung
- SIL2 nach DIN EN 50156-1 clause 10 und DIN EN 61511-1 mit 2 Transmittern
Applikationen
Zum Anschluss der Sonden:

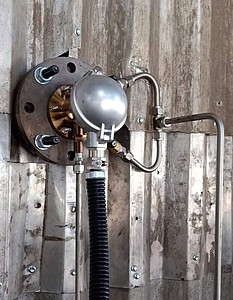

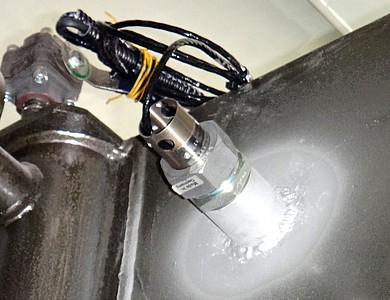

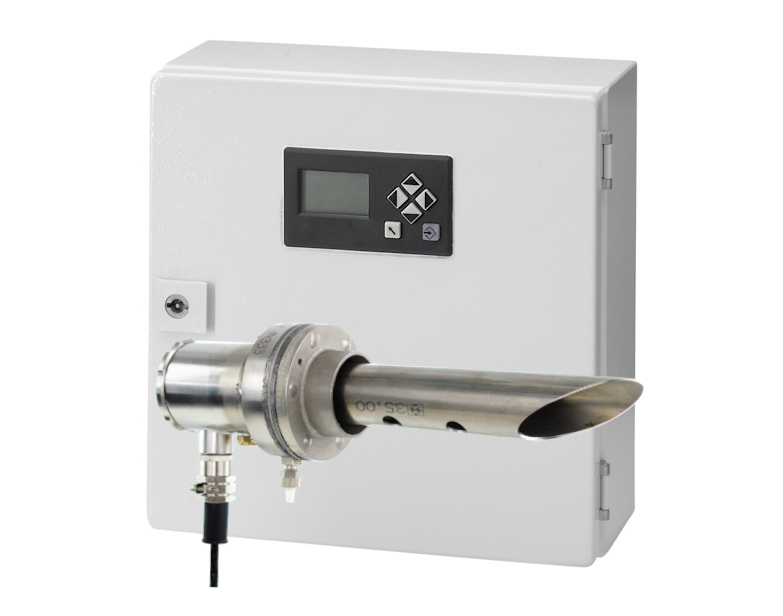

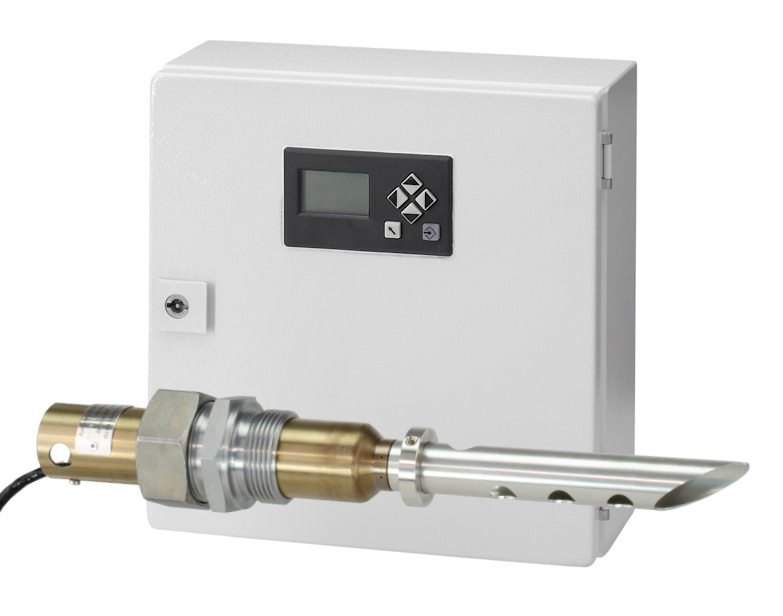

LS2/KS1D ECO, LS2/KS1D-BF, LS2/KS1D-EX
Der LAMTEC Lambda Transmitter LT3 ist in Verbindung mit den LAMTEC Sonden des Typs LS2 und KS1D ein universell einsetzbares Messgerät auf Mikroprozessorbasis und die kostengünstige Alternative zum flexibler einsatzbaren LT2. In Kombination mit der KS1D-Sonde wird der LT3 für die simultane Messung der O2-Konzentration und Detektion oxidierender Gasbestandteile CO/H2 (COe) in Abgasen von Feuerungsanlagen eingesetzt. Der Messwert COe stellt ein Summensignal aller oxidierbaren Abgasbestandteile dar. Er kann aber auch mit der klassischen LAMTEC LS2-Sonde zur reinen Sauerstoffmessung verwendet werden.
Ein SIL1-Zertifikat (SIL1 nach DIN EN 61508, parts 1, 2 und 3) für die sichere Mess- und Grenzwertausgabe in Kombination mit der KS1D-Sonde ist als Sonderkonfiguration des LT3 verfügbar.

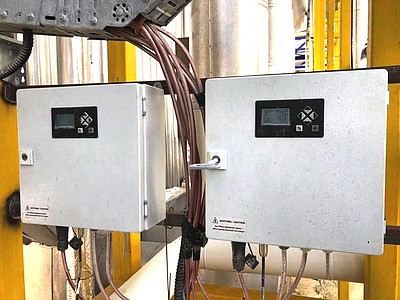

Als 1oo2 Sonderkonfiguration von zwei LT3 mit je einer KS1D-Sonde ist das System für die sichere Mess- und Grenzwertausgabe gemäß SIL2 zertifiziert. (SIL2 nach DIN EN 50156-1 clause 10 und DIN EN 61511-1)
| Technische Daten |
|
||||
| Zulassungen |
EU-Baumusterprüfbescheinigung
EU-Konformitätserklärung
USA und Kanada
SIL1
SIL2
|

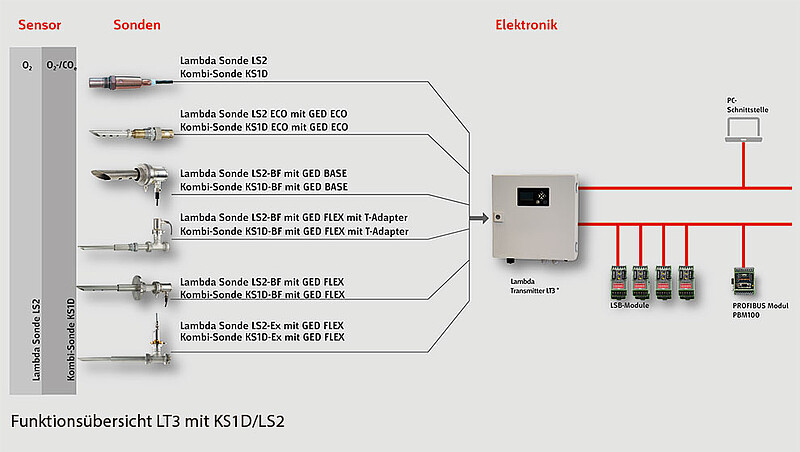

| Sonden für LT3 | ||||
| Sensortyp | LS2/KS1D-EX | LS2/KS1D ECO | LS2/KS1D-BF | |
| Ansicht |  |  | |  |
| Gasentnahme | GED FLEX | GED ECO | GED BASE | GED FLEX |
| Messbereich | O2: 0 ... 21 % (LS2 und KS1D) | |||
| Messgenauigkeit | O2: ±5 % vom Messwert - nicht besser als ±0,3 Vol. % (LS2 und KS1D) | |||
| Abreinigung | X | Nein | Nein | X |
| Automatischer Abgleich | X | Nein | X | X |
| Max. Temperatur | ≤ 1400 °C | ≤ 300 °C | ≤ 550 °C | ≤ 1400 °C |
| Staublevel | ≤ 1000 mg/Nm3 | ≤ 100 mg/Nm3 | ≤ 200 mg/Nm3 | ≤ 1000 mg/Nm3 |
| Brennstoff | Öl (EL), Erdgas, andere auf Anfrage | Öl (EL), Erdgas | Öl (EL), Erdgas, andere auf Anfrage | |
| Schutzklasse | IP 65 | IP 42 | IP 65 | |
| Rauchgasgeschwindigkeiten | <30 m/s | 1<x<6 m/s bis 100 °C im Messgas | 1<x<10 m/s bis 100 °C im Messgas | <30 m/s |
| Ansprechzeit O2 t60/t90 | 3 s/9 s | |||
| Ansprechzeit COe t60/t90 | 9 s/13 s | |||
| Ex-Zone | II2G Ex db (IIB+H2) T4 Gb | – | ||
Schnittstellen:
- Modul für analoge Stromausgänge (0/4 ... 20 mA) / Spannungsausgänge (0/2 ... 10 V)
- Digitales Ausgangsmodul für Betriebs- und Statusmeldungen sowie Grenzwerte
- Modul für PROFIBUS DP
- Modul für Wirkungsgradberechnung inkl. Messung der Abgastemperaturen
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
Sonde KS1D ECO
Weitere Downloads finden Sie im Support-Bereich .
