F350 und FFS30

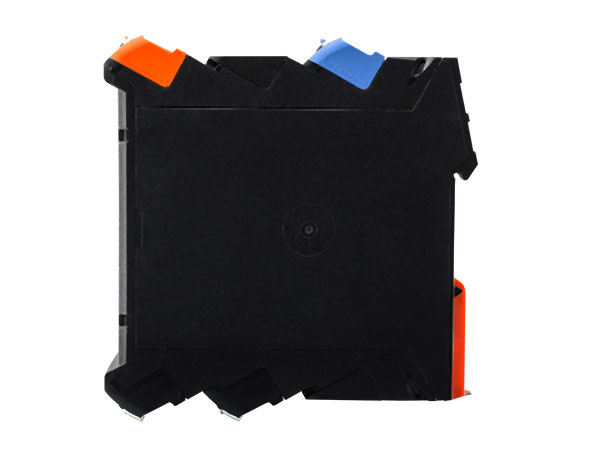

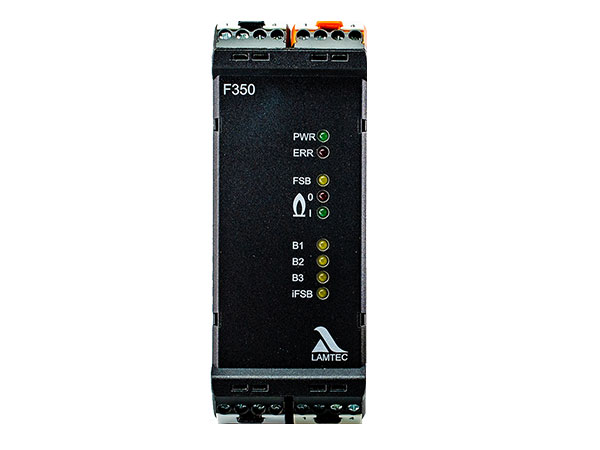

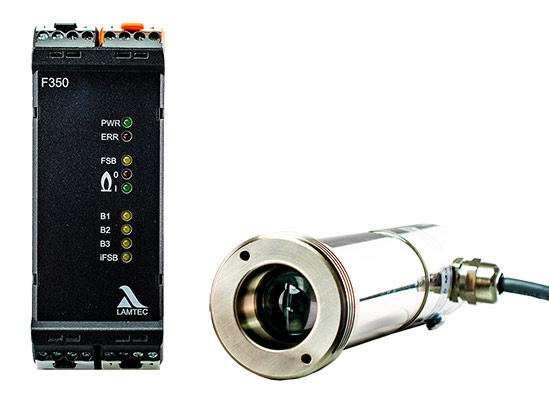

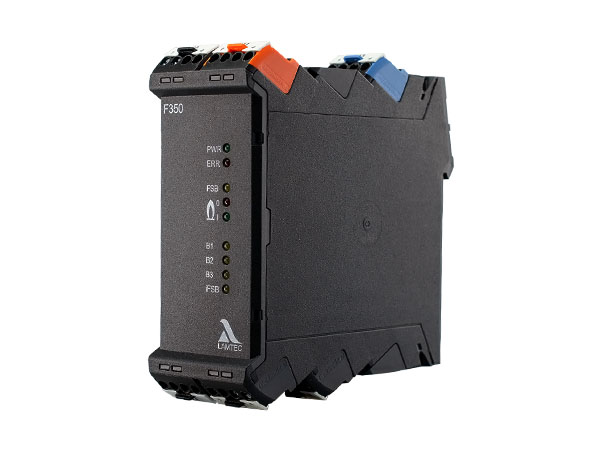

Auswerteeinheit F350 und Flammenfühler FFS30
Ihre Vorteile im Überblick:
- Konfigurierbar mit externem User Interface FB30
- 3 vorwählbare Betriebsarten
- Verfügbar als Einzelsensor oder Doppelsensor (UV/IR)
- Schutzart IP66/67
- Selbstlernfunktion Flamme EIN/AUS
- Bedienung wahlweise über grafisches User Interface mit Statusanzeige oder F300K-Remote-Software, zwingend erforderlich bei Version ohne integriertem User Interface
- Fehlersicherer iFSB (interner LAMTEC Failsafe System Bus) zwischen FFS30 und F350
- SIL 3 nach DIN EN 61508 Teil 1-7

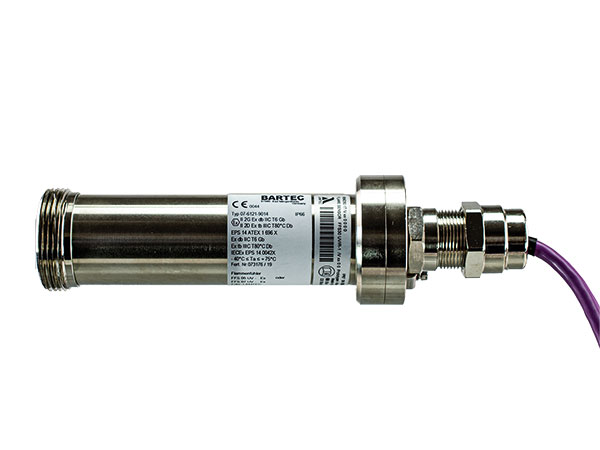

- Flammenfühler für Ex-Zone 1 verfügbar
Das Flammenüberwachungssystem FFS30/F350 wird vorwiegend in
- Komplexen Feuerungsanlagen
- Retrofit
- Feuerungsanlagen mit und ohne Selektierungsaufgaben
- Einzel- und Mehrstoffbrennern
- Feuerraumüberwachung
- Kraftwerken, Heizwerken, Prozessfeuerungen, Müllverbrennungsanlagen
- Feuerungsanlagen mit eingeschränktem Blick auf die Flamme
verwendet.
Eigenschaften:
Drei Flammenfühler in einem – vielseitig, vielversprechend und hochintelligent
Der FFS30 Flammenfühler bietet eine digitale Flammenanalyse sowohl im UV- als auch im IR-Spektralbereich und ist damit für nahezu alle Verbrennungsanwendungen geeignet.
- Konfigurierbar mit externem User Interface FB30
- Bedienung mit Remote Software
- Ex-Zone 1
- SIL 3
Jedes Modell verfügt über einen Halbleitersensor mit zwei Prozessoren, die einen kontinuierlichen Betrieb ermöglichen.

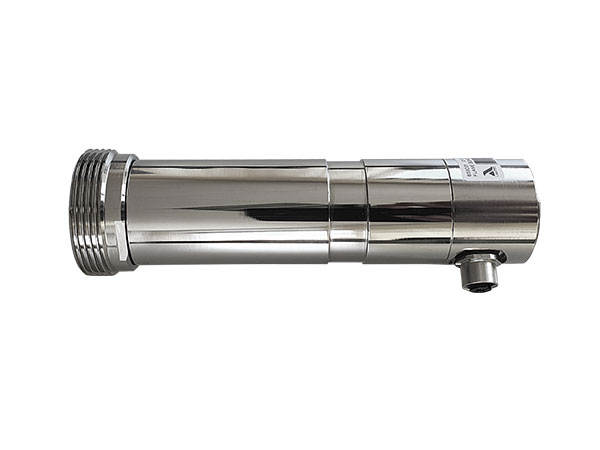

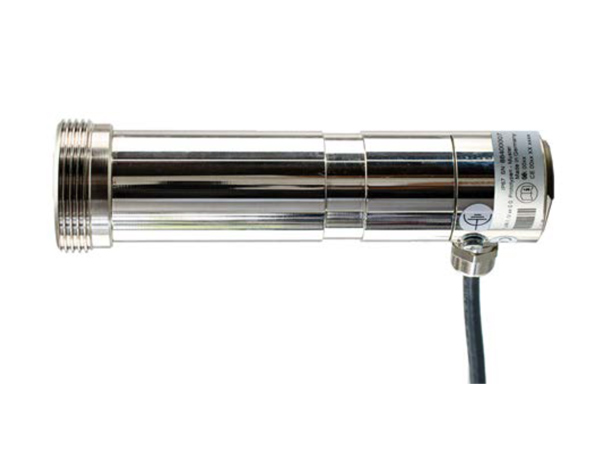

Der FFS30 ist ein kompakter Flammenfühler mit Verstärker- und Relaiseinheiten.
Das Modell FFS30K UV/IR verfügt über zwei UV- und IR-Sensoren und ist damit einer der vielseitigsten Flammenfühler auf dem Markt.
Er eignet sich für anspruchsvolle Anwendungen wie z. B. für Anlagen mit mehreren Brennern, in denen unterschiedliche Brennstoffe verwendet werden oder in denen eine übermäßige Hintergrundstrahlung vorhanden ist.
Drei Kanäle ermöglichen die Anwendung spezifischer Erkennungsparameter für verschiedene Brennstoffe und Betriebssituationen – der FFS30 vereint drei Flammenfühler in einem.

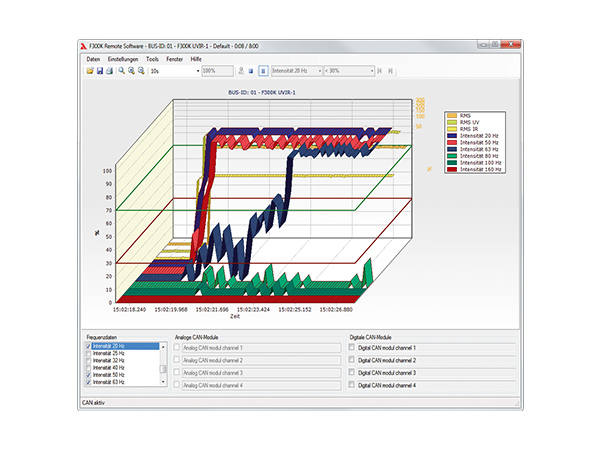

Bis zu 32 Flammenfühler FFS30 können vernetzt und an einen PC angeschlossen werden, um Flammenanalysen in Echtzeit durchzuführen und Trends aufzuzeichnen.
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung 2014/68/EU (Druckgeräterichtlinie)
EU-Baumusterprüfbescheinigung (EU) 2016/426 (Gasgeräteverordnung GAR)
SIL 3
EU-Konformitätserklärung
USA und Kanada
Ex Bescheinigung FFS30
|
| Nicht kompakt | |||
FFS30 | |||
| Versorgungsspannung | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb | Dauerbetrieb |
| Schutzart | IP66 bei Ex-Zone 1 | X | IP66 |
IP67 bei Ex-Zone 2 | keine Ex-Zone nur als Standard IP67 | IP67 | |
| Sensor Typ | UV, IR | UV, IR | UV, IR, UVIR-1 Doppelsensor |
UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| Betriebstemperatur | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C |
|
| Betriebstemperatur | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| Ex-Zone 1 | II 2G Ex d IIC T6 Gb |
| II 2G Ex d IIC T6 Gb |
II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| Ex-Zone 2 | II 3G Ex nA IIC T5 (T6) | X | X |
II 3D Ex tc IIIC T95 °C | X | X | |
| Display | X | X | Muss mit FB30 verbunden werden |
| UL bzw. Class 1 Div. 2 Zertifiziert | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | X | Ja |
| Auswertegerät | F152 | F152 | F350 |
| Safety Integrity Level (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| Kompakt | ||
| Versorgungsspannung | 24 VDC | 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb |
| Schutzart Ex-Zone 1 | IP66 | X |
| Schutzart Ex-Zone 2 | IP66/67 | IP66/67 |
| Sensor Typ | UV, IR | UV, IR, UV/IR-1 Doppelsensor |
UV-2, (Ex-Zone 1, Ex-Zone 2), UV-6 FO (Ex-Zone 2), IR-1 (Ex-Zone 1, Ex-Zone 2), IR-2 (keine Ex-Zone) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (als standard alle in Ex-Zone 2) | |
| Betriebstemperatur Ex-Zone 2 | -40 °C ... +75 °C (UV-2, UV-6 FO) |
|
-40 °C ... +60 °C (IR-1) | ||
| Betriebstemperatur Ex-Zone 1 | -40 °C ... +65 °C (UV-2) |
|
-40 °C ... +60 °C (IR-1) | ||
| Ex-Zone 1 | Ex II 2G, Zone 1 / Ex II 2D- Zone 21 |
|
Ex db lic. T6...T5 Gb / Ex tb IIIC T80 °C, T95 °C Db | ||
| Ex-Zone 2 | Ex II 3G, Zone 2 / Ex II 3D Zone 22 |
|
Ex nA nC IIC T6...T5 Gc X / Ex tc IIIC T85 °C | ||
| UL bzw. Class 1 Div. 2 Zertifiziert | UL Zertifiziert / Cl 1 Div.2 | UL Zertifiziert / UL + Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | Ja |
| Auswertegerät | Kompakt | Kompakt |
| Safety Integrity Level (SIL) | SIL 3 | SIL 3 |
| Flammenüberwachung-Remote-Software für F350 |  |

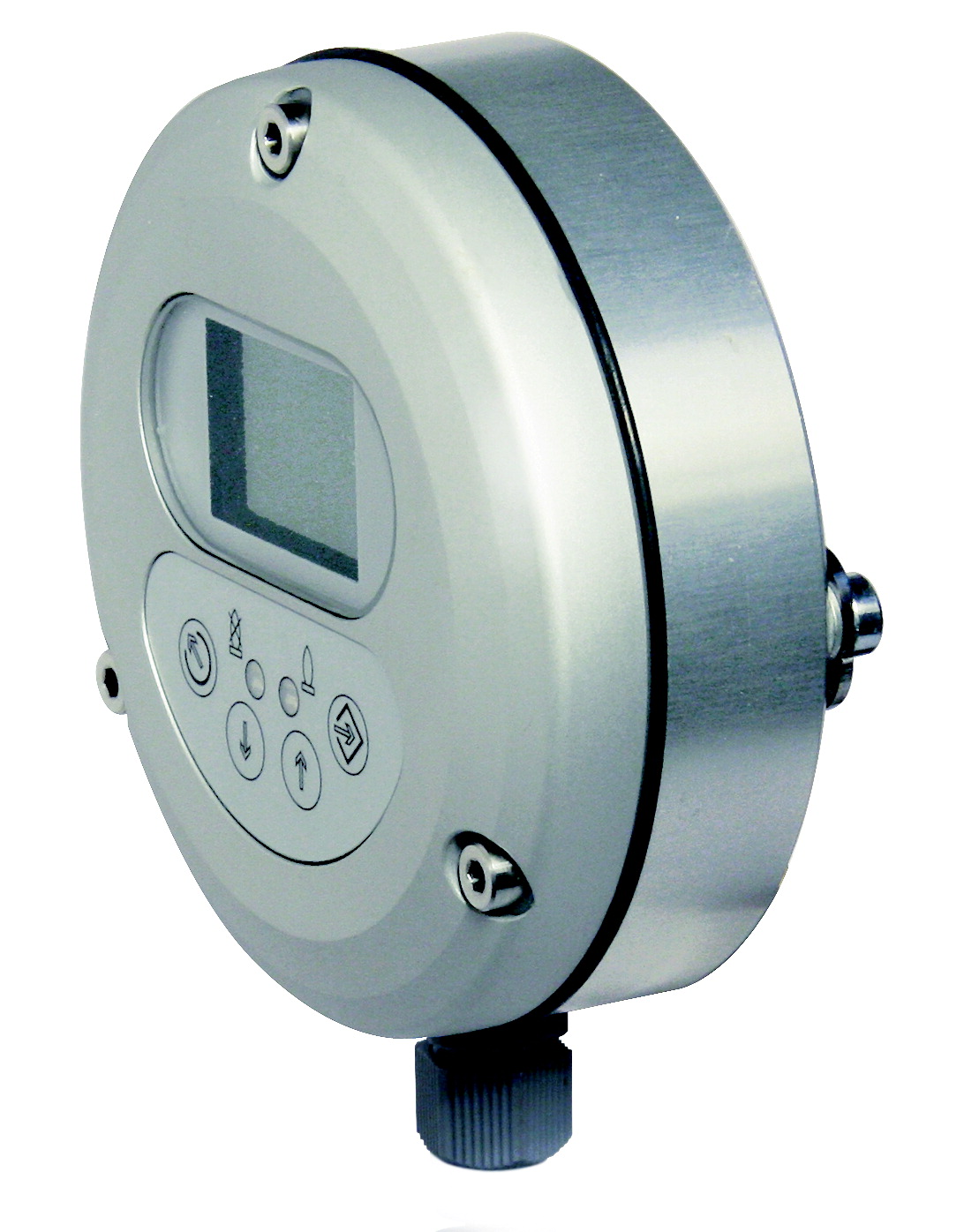

| Externes User Interface FB30 |  |
| Anschlusskabel |  |
| Halterungen mit Verschraubung |  |
| Kühlluftgehäuse |  |
| Netzteile |  |
| Anschlussgehäuse |  |
| Prüfstrahler FFP30 |  |
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
