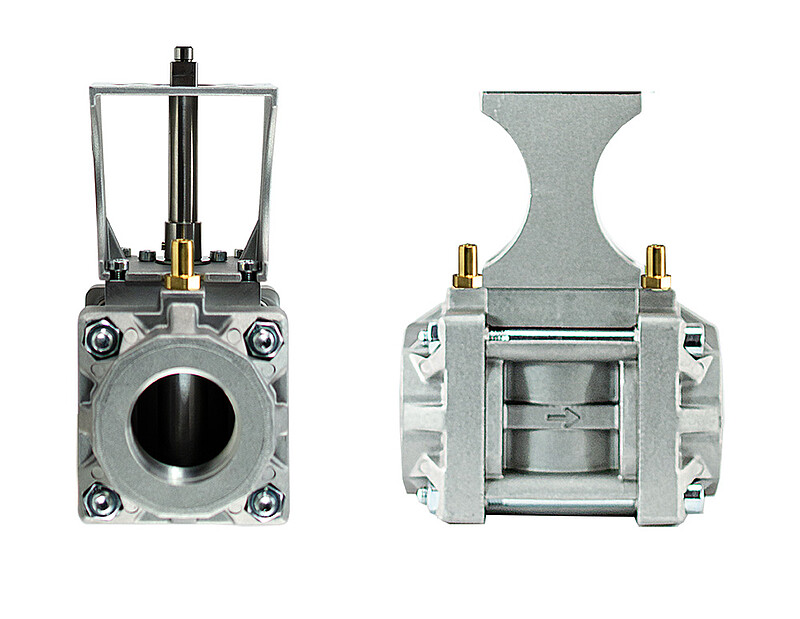

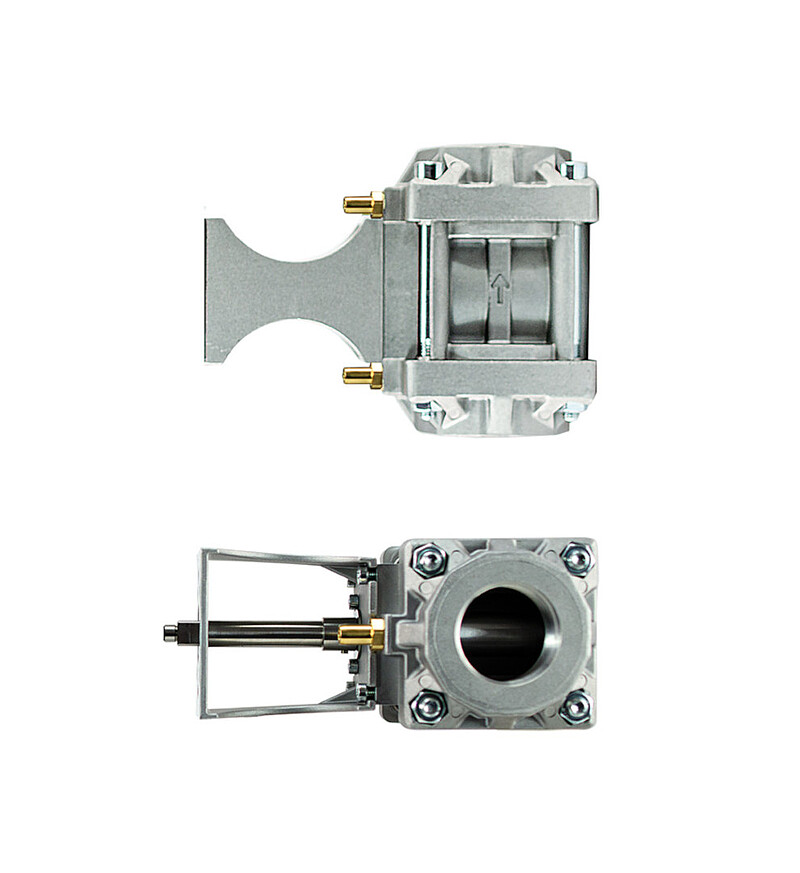

Lineares Gasstellglied SVL
Ihre Vorteile im Überblick:
- Für Gase der Gasfamilie 1, 2, 3 und Wasserstoff (H2)
- Größen: SVL08 bis SVL50
- max. Betriebsdruck: 500 mbar
- Einsatztemperatur: -20°C … +60°C

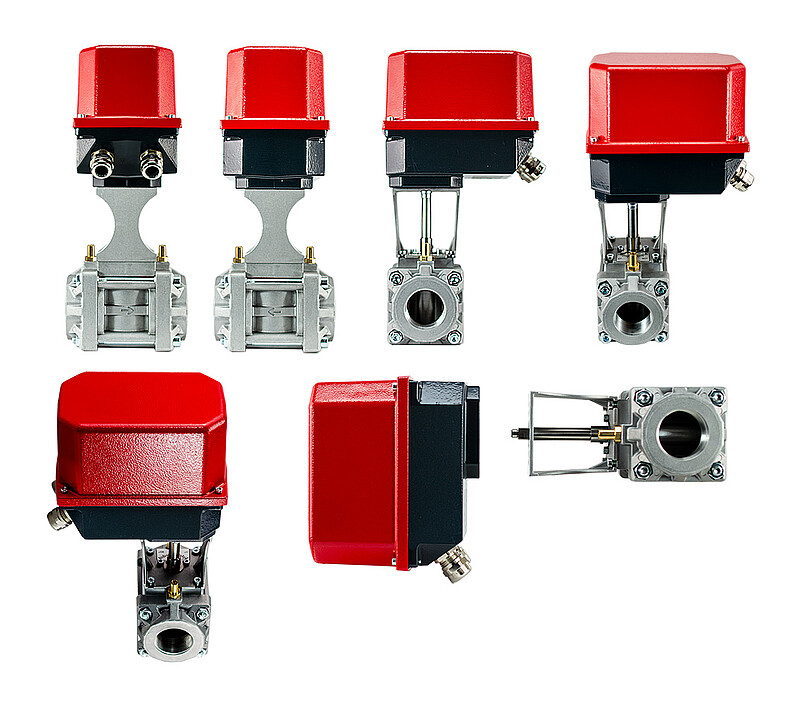

- Einfache Montage auf LAMTEC Stellantrieb 668M20XX mit Innenvierkant 11,1 x 11,1 mm
- Es wird kein zusätzlicher Montageaufbau benötigt
- Die Konsole ist Bestandteil des Ventils

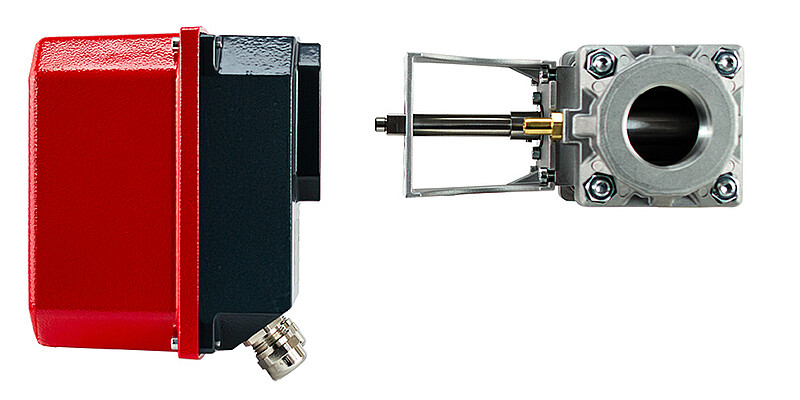

Die Gasstellglieder SVL dienen zur Mengeneinstellung der Gas- und Kaltluft an Gas- und Luftverbrauchseinrichtungen. Sie sind mit angebautem Stellantrieb zur Volumenstromregelung einsetzbar. Durch die Verwendung eines Aussenvierkants können die Ventile einfach auf unsere Stellantriebe aufgesteckt und verschraubt werden. Es wird keine seperate Konsole oder Kupplung benötigt.
| Technische Daten | |
| Konformitätserklärungen |
EU-Konformitätserklärung
|
| A·10·"NENNWEITE" | Auswahl |
| NENNWEITE··DN08·-·LINEAR | 08 |
| NENNWEITE··DN15·-·LINEAR | 15 |
| NENNWEITE··DN20·-·LINEAR | 20 |
| NENNWEITE··DN25·-·LINEAR | 25 |
| NENNWEITE··DN32·-·LINEAR | 32 |
| NENNWEITE··DN40·-·LINEAR | 40 |
| NENNWEITE··DN50·-·NICHT LINEAR | 50 |
| A·20·"GASANSCHLUSS" | Auswahl |
| GASANSCHLUSS·INNENGEWINDE·Rp·1/2" | R12 |
| GASANSCHLUSS·INNENGEWINDE·Rp·3/4" | R34 |
| GASANSCHLUSS·INNENGEWINDE·Rp·1" | R1 |
| GASANSCHLUSS·INNENGEWINDE·Rp·1·1/4" | R114 |
| GASANSCHLUSS·INNENGEWINDE·Rp·1·1/2" | R112 |
| GASANSCHLUSS·INNENGEWINDE·Rp·2" | R2 |
| GASANSCHLUSS·INNENGEWINDE·NPT·1/2" | N12 |
| GASANSCHLUSS·INNENGEWINDE·NPT·3/4" | N34 |
| GASANSCHLUSS·INNENGEWINDE·NPT·1" | N1 |
| GASANSCHLUSS·INNENGEWINDE·NPT·1·1/4" | N114 |
| GASANSCHLUSS·INNENGEWINDE·NPT·1·1/2" | N112 |
| GASANSCHLUSS·INNENGEWINDE·NPT·2" | N2 |
| A·30·"DREHRICHTUNG" | Auswahl |
| FÜR·RECHTS·DREHENDE·ANTRIEBE | R |
| A·40·"HANDVERSTELLUNG" | Auswahl |
| OHNE·HANDVERSTELLUNG·für·Montage·auf·Stellantrieb | 0 |
| MIT·HANDVERSTELLUNG·stufenlos·einstellbarer·Feststellhebel | H |
Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
Weitere Downloads finden Sie im Support-Bereich .
