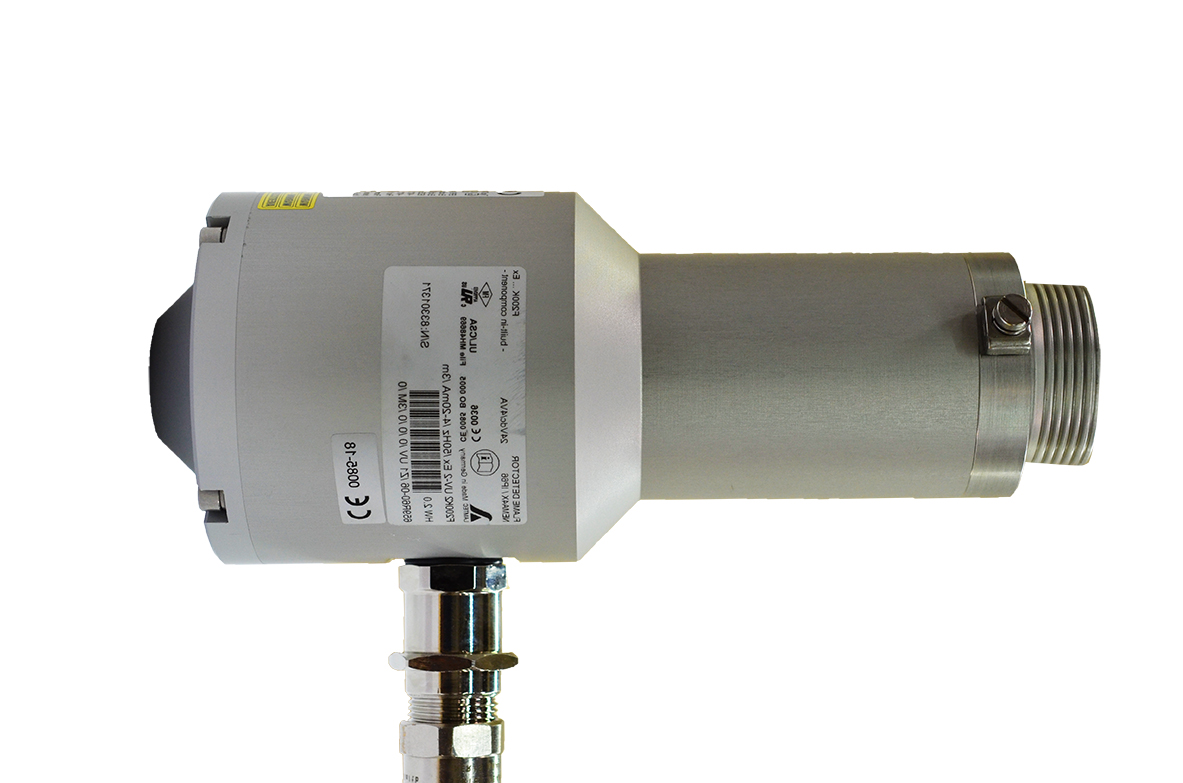

F200K Ex
Kompaktflammenwächter
Ihre Vorteile im Überblick:
- Ex-Ausführung für Ex-Zone 1, 21
- Für Einbrenner- und Mehrbrenneranlagen, Dauerbetrieb
- Kompaktgehäuse mit integriertem Flammenfühler und Schaltverstärker
- Mehrstufige Empfindlichkeitseinstellung
- Digitale Flammenfrequenzbewertung
- Zustandsanzeigen über LEDs
- 2-kanaliges System mit elektronischer Eigenüberwachung
- Zuschaltbare Trendanzeige für optimale Flammenausrichtung
- SIL 3 nach DIN EN 61508-2

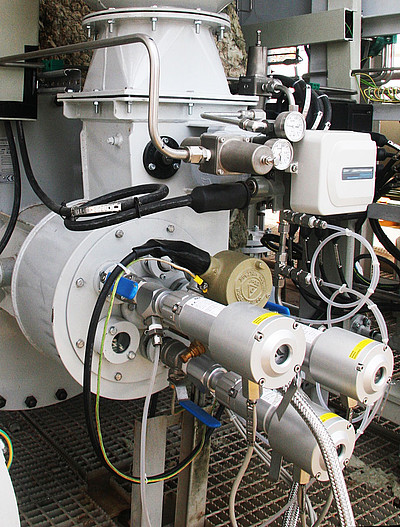

Neben dem Einsatz des Kompaktflammenwächters F200K, der sich bei Feuerungen aller Art (Öl, Gas etc.) bestens bewährt hat, bietet LAMTEC auch die Ex Ausführung des Geräts an. In dieser Ausführung für explosionsgefährdete Umgebungen werden die Einsatzmöglichkeiten des F200K erweitert vor allem für Anwendungen in der chemischen und petrochemischen Industrie.
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung 2014/68/EU (Druckgeräterichtlinie)
EU-Baumusterprüfbescheinigung (EU) 2016/426 (Gasgeräteverordnung GAR)
SIL 3
EU-Konformitätserklärung
USA und Kanada
EX Bescheinigung
|
| Kompakt | ||
| F200K | F300K | |
| Versorgungsspannung | 24 VDC | 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb |
| Schutzart Ex-Zone 1 | IP66 | X |
| Schutzart Ex-Zone 2 | IP66/67 | IP66/67 |
| Sensor Typ | UV, IR | UV, IR, UV/IR-1 Doppelsensor |
| UV-2, (Ex-Zone 1, Ex-Zone 2), UV-6 FO (Ex-Zone 2), IR-1 (Ex-Zone 1, Ex-Zone 2), IR-2 (keine Ex-Zone) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (als standard alle in Ex-Zone 2) | |
| Betriebstemperatur Ex-Zone 2 | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| Betriebstemperatur Ex-Zone 1 | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| Ex-Zone 1 | Ex II 2G, Zone 1 / Ex II 2D- Zone 21 | X |
| Ex db lic. T6...T5 Gb / Ex tb IIIC T80 °C, T95 °C Db | ||
| Ex-Zone 2 | Ex II 3G, Zone 2 / Ex II 3D Zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6...T5 Gc X / Ex tc IIIC T85 °C Dc X | ||
| UL bzw. Class 1 Div. 2 Zertifiziert | UL Zertifiziert / Cl 1 Div.2 | UL Zertifiziert / UL + Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | Ja |
| Auswertegerät | Kompakt | Kompakt |
| Safety Integrity Level (SIL) | SIL 3 | SIL 3 |
| Nicht kompakt | |||
| FFS07 | FFS08 | FFS30 | |
| Versorgungsspannung | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb | Dauerbetrieb |
| Schutzart | IP66 bei E-Zone 1 | X | IP66 |
| IP67 bei Ex-Zone 2 | keine Ex-Zone nur als Standard IP67 | IP67 | |
| Sensor Typ | UV, IR | UV, IR | UV, IR, UVIR-1 Doppelsensor |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| Betriebstemperatur | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| Ex-Zone 1 | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| Ex-Zone 2 | II 3G Ex nA IIC T5 (T6) Ge X | X | X |
| II 3D Ex tc IIIC T95 °C Dc X | X | X | |
| Display | X | X | Muss mit FB30 verbunden werden |
| UL bzw. Class 1 Div. 2 Zertifiziert | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | X | Ja |
| Auswertegerät | F152 | F152 | F350 |
| Safety Integrity Level (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| Halterungen mit Verschraubung |  |

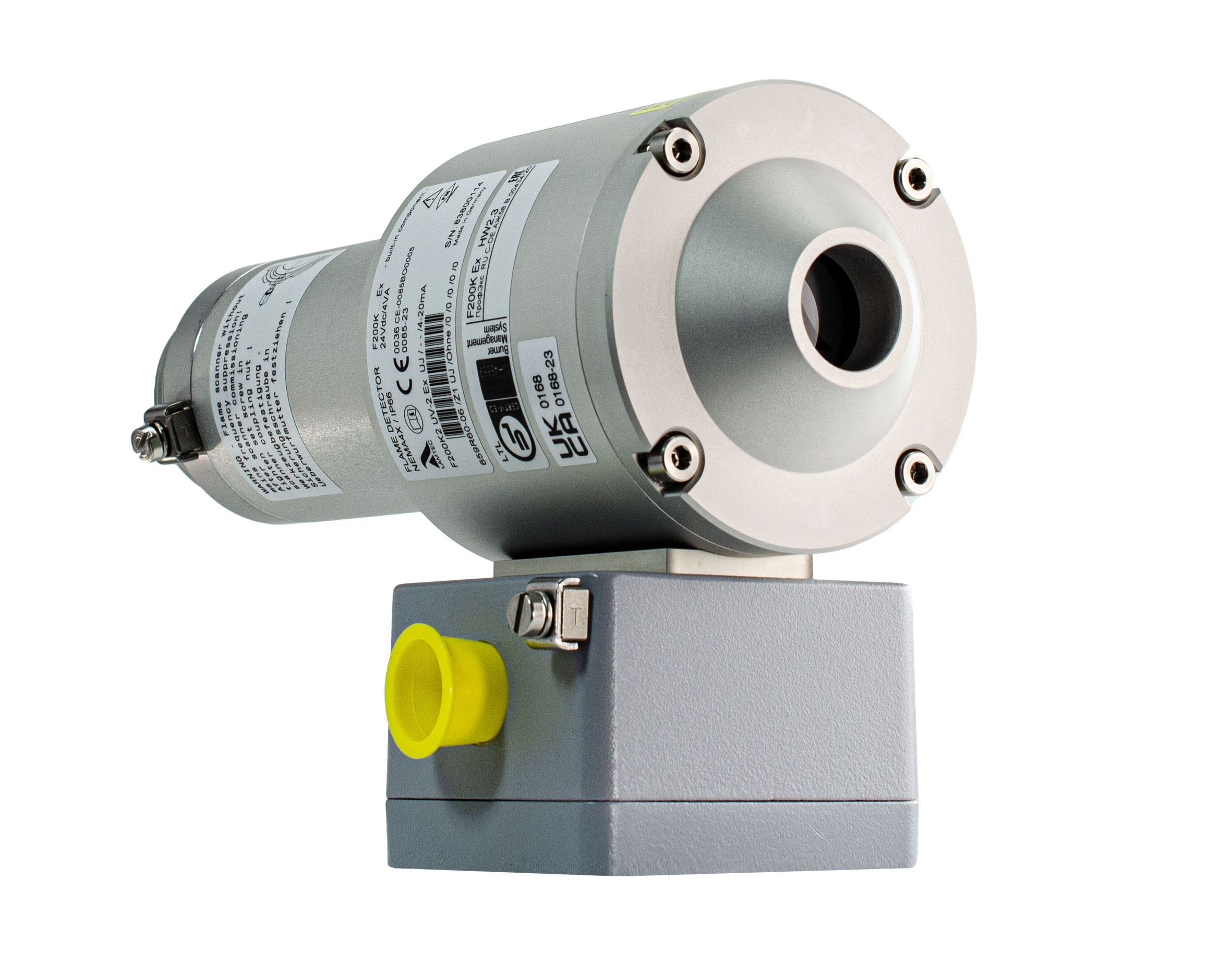

| Anschlussgehäuse |   |
| Prüfstrahler FFP30 |  |
