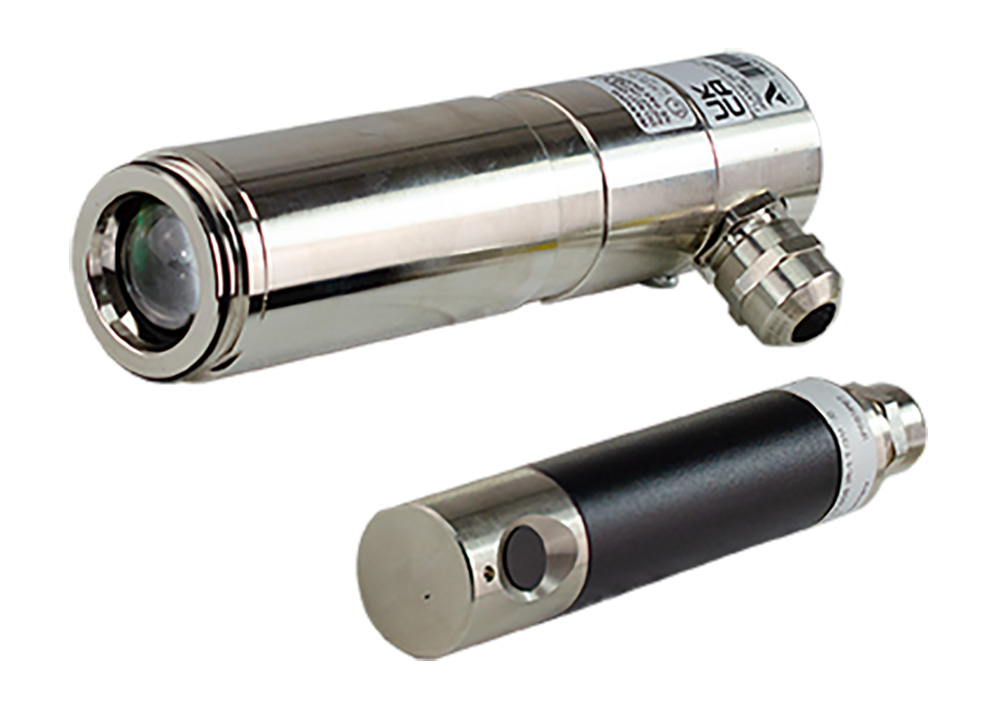

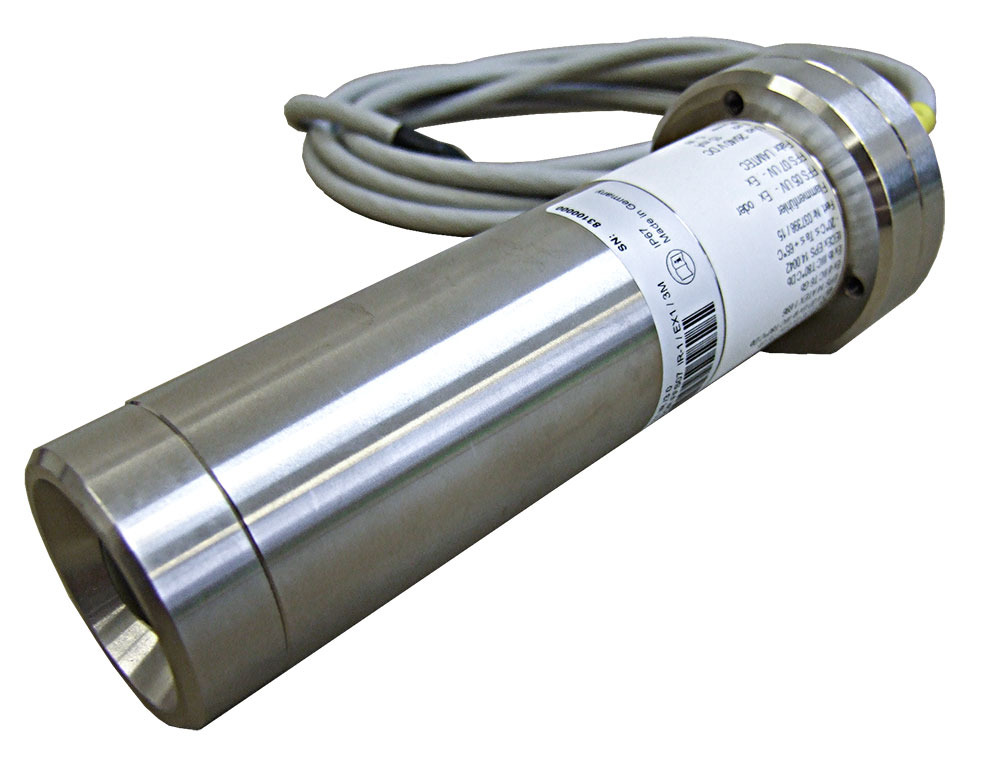

FFS07, FFS08
Flammenfühler & Flammenüberwachungsgerät
Ihre Vorteile im Überblick:
- Einbrenneranlagen
- Verfügbar für UV und IR
- Einsatz im Außenbereich
- DIN EN 61508 Teil 2–SIL 3

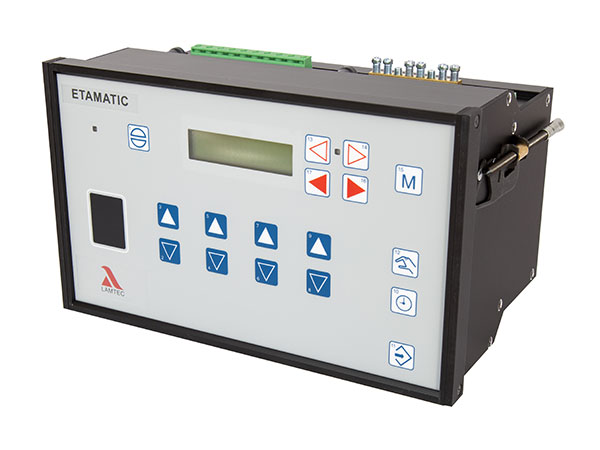

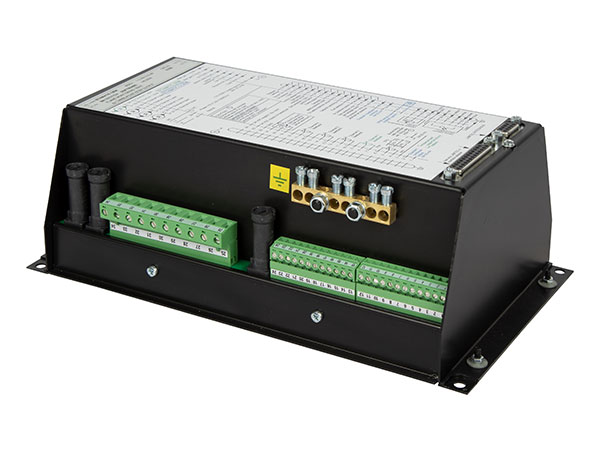

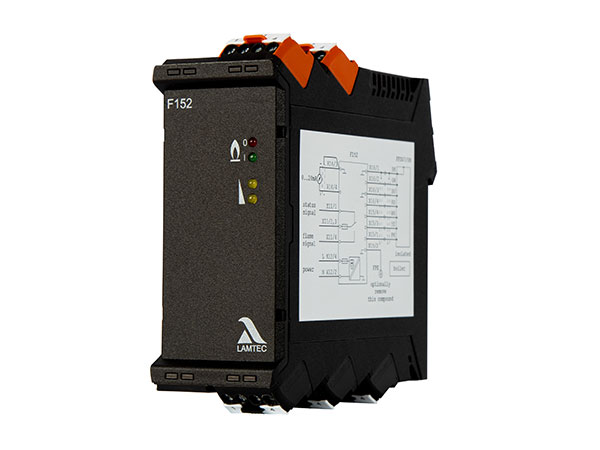

- Geeignet für das Flammenüberwachungsgerät F152 oder die Brennersteuerungen CMS oder ETAMATIC
Die Flammfühler FFS07 / FFS08 können für unterschiedliche Bereiche eingesetzt werden. Diese werden vorwiegend bei
- Einzel- und Mehrstoffbrennern in Heizwerken
- Prozessfeuerungen
- Wasserstoffanlagen
- Erdgas, LFO

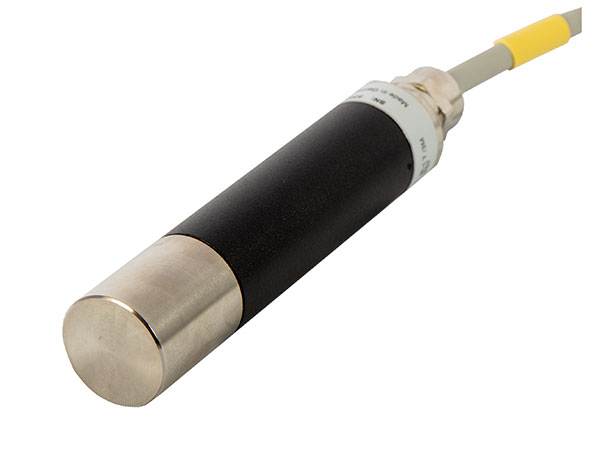

verwendet. FFS07 und FFS08 sind nicht kompakte Flammenfühler, wobei der FFS07 axial in Flammrichtung und der FFS08 orthogonal zur Flammenachse ausgerichtet wird.
Eigenschaften:
Der FFS07 und der FFS08 bieten zusammen mit dem Flammenüberwachungsgerät F152 eine Sicherheitsüberwachung von Brennerflammen ohne anspruchsvolle Selektierungsaufgaben
Der FFS07 ist für Ex-Zone I, Ex-Zone II und Safe Area verfügbar.
Der FFS08 ist für Safe Area verfügbar.
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung 2014/68/EU (Druckgeräterichtlinie)
EU-Baumusterprüfbescheinigung (EU) 2016/426 (Gasgeräteverordnung GAR)
SIL 3
EU-Konformitätserklärung
USA und Kanada
Schiffszulassung
EX Bescheinigung FFS07
|

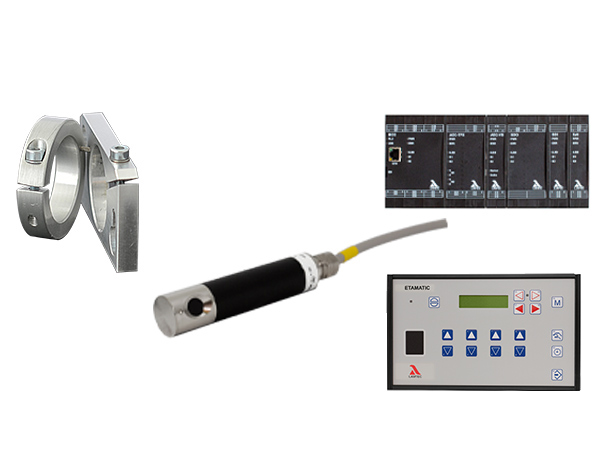

FFS08 + FS60-10 + CMS / ETAMATIC
- Wasserstoff
- 5 m Kabel
- Die kosteneffiziente Lösung

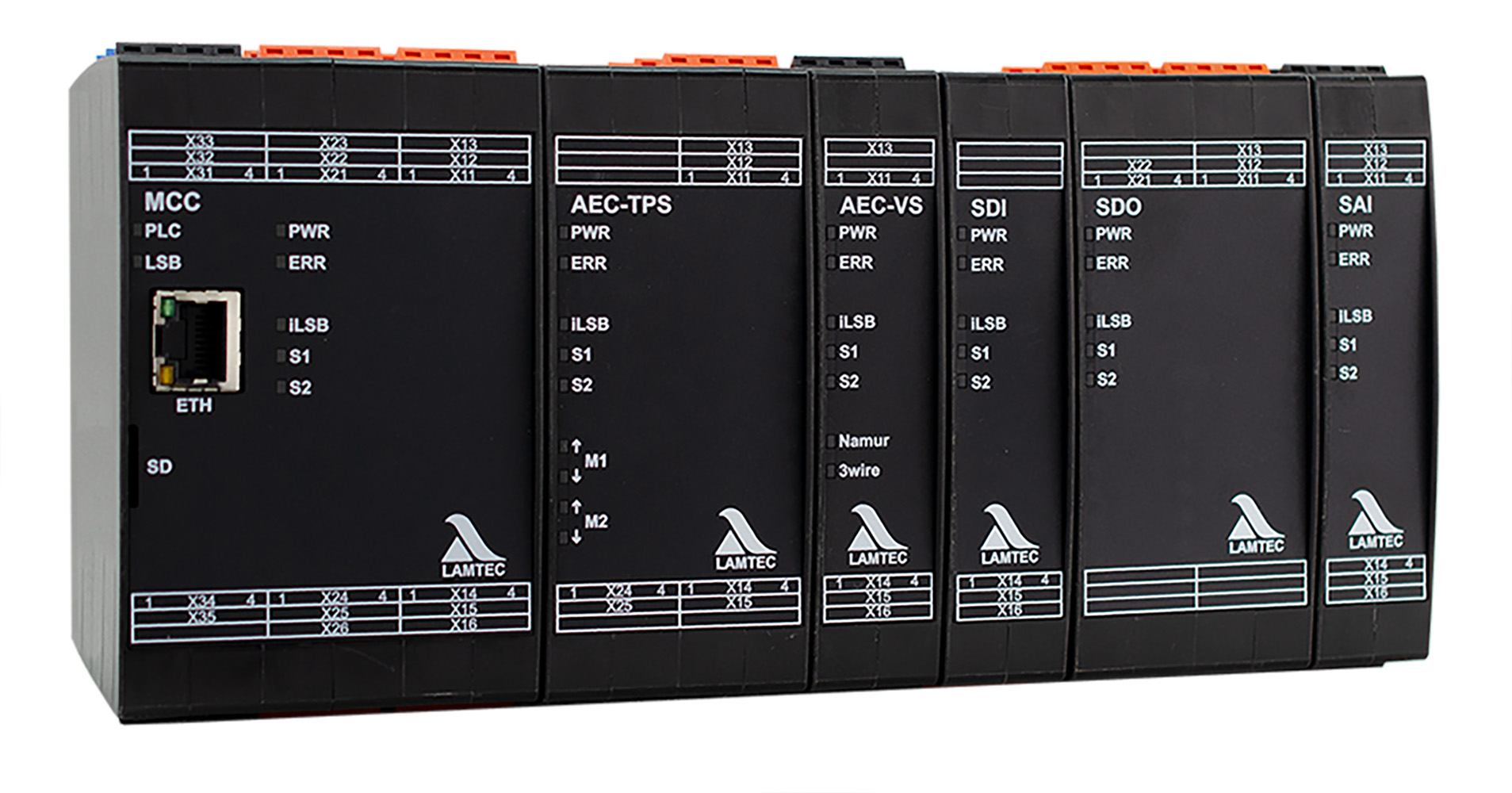

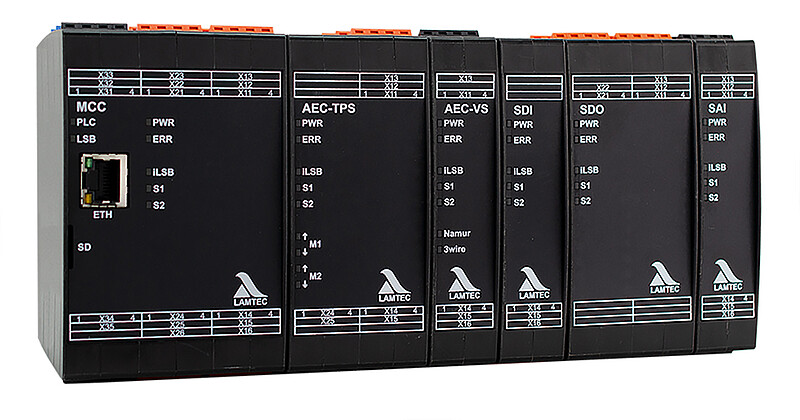

- CMS - Combustion Management System

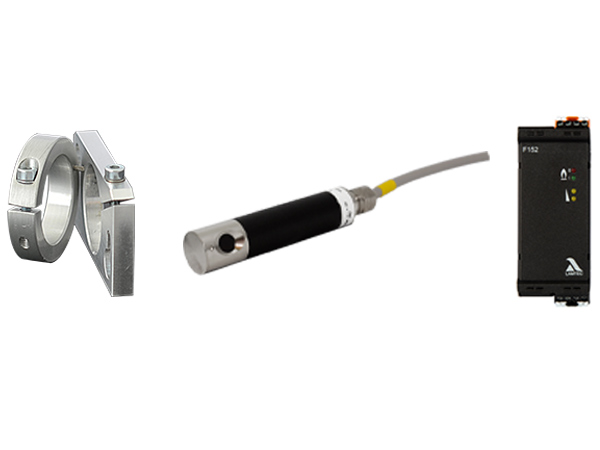

FFS08 + FS60-10 + F152
- Erdgas
- 5 m Kabel
- Die kosteneffiziente Lösung
- F152 - Flammenüberwachungsgerät
| Nicht kompakt | |||
FFS07 | FFS08 | ||
| Versorgungsspannung | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb | Dauerbetrieb |
| Schutzart | IP66 bei Ex-Zone 1 | X | IP66 |
IP67 bei Ex-Zone 2 | keine Ex-Zone nur als Standard IP67 | IP67 | |
| Sensor Typ | UV, IR | UV, IR | UV, IR, UVIR-1 Doppelsensor |
UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| Betriebstemperatur | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C |
|
| Betriebstemperatur | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| Ex-Zone 1 | II 2G Ex d IIC T6 Gb | X | II 2G Ex d IIC T6 Gb |
II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| Ex-Zone 2 | II 3G Ex nA IIC T5 (T6) | X | X |
II 3D Ex tc IIIC T95 °C | X | X | |
| Display | X | X | Muss mit FB30 verbunden werden |
| UL bzw. Class 1 Div. 2 Zertifiziert | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | X | Ja |
| Auswertegerät | F152 | F152 | F350 |
| Safety Integrity Level (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| Kompakt | ||
| Versorgungsspannung | 24 VDC | 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb |
| Schutzart Ex-Zone 1 | IP66 | X |
| Schutzart Ex-Zone 2 | IP66/67 | IP66/67 |
| Sensor Typ | UV, IR | UV, IR, UV/IR-1 Doppelsensor |
UV-2, (Ex-Zone 1, Ex-Zone 2), UV-6 FO (Ex-Zone 2), IR-1 (Ex-Zone 1, Ex-Zone 2), IR-2 (keine Ex-Zone) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (als standard alle in Ex-Zone 2) | |
| Betriebstemperatur Ex-Zone 2 | -40 °C ... +75 °C (UV-2, UV-6 FO) |
|
-40 °C ... +60 °C (IR-1) | ||
| Betriebstemperatur Ex-Zone 1 | -40 °C ... +65 °C (UV-2) |
|
-40 °C ... +60 °C (IR-1) | ||
| Ex-Zone 1 | Ex II 2G, Zone 1 / Ex II 2D- Zone 21 |
|
Ex db lic. T6...T5 Gb / Ex tb IIIC T80 °C, T95 °C Db | ||
| Ex-Zone 2 | Ex II 3G, Zone 2 / Ex II 3D Zone 22 |
|
Ex nA nC IIC T6...T5 Gc X / Ex tc IIIC T85 °C | ||
| UL bzw. Class 1 Div. 2 Zertifiziert | UL Zertifiziert / Cl 1 Div.2 | UL Zertifiziert / UL + Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | Ja |
| Auswertegerät | Kompakt | Kompakt |
| Safety Integrity Level (SIL) | SIL 3 | SIL 3 |
| FS60-00 Halterung |  |
| FS60-10 Halterung |  |
| FS65 Kühlluftgehäuse |  |
| FH80-00 Halterung |  |
| FH80-10 Halterung |  |
| FFP30 Prüfstrahler |  |
| FR20-01 Umlenkspiegel |  |
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
Weitere Downloads finden Sie im Support-Bereich .
