F300K
Kompaktflammenwächter
Unser Flammenwächter F300K
- Kompaktes Design
- 3 vorwählbare Betriebsarten
- Verfügbar als Einzelsensor oder Doppelsensor (UV/IR)
- Schutzgrad IP66/IP67
- Selbstlernfunktion Flamme EIN/AUS
- Messausgang für Intensität 0-20 mA
- Bedienung wahlweise über grafisches User Interface mit Statusanzeige oder F300K-Remote-Software, zwingend erforderlich bei Version ohne integriertem User Interface
- SIL3 nach DIN EN 61508 Teil 1-7
- Erhältlich mit Class I, Division 2, Group A, B, C, D, Hazardous Locations
- Ex 2 Ausführung
Der Flammenwächter F300K ist die ideale Lösung für die Überwachung von komplexen Industriefeuerungsanlagen.
Ausgeführt als Kompaktflammenwächter vereint dieser die Auswerteeinheit und den Flammenfühler in einem Gerät. Durch seine Vielzahl an Einstellmöglichkeiten und in der Variante UV/IR Doppelsensor hat dieser sich schon unzählige Male unter widrigen Bedingungen bewährt.
Mit dem F300K bietet LAMTEC erstmalig einen Flammenwächter, der in der Lage ist, die Flamme zu bewerten. Der F300K ist zudem für Ex Zone 2 zugelassen und SIL3 zertifiziert, was höchste Sicherheitsstandards und Zuverlässigkeit garantiert.
Der F300K wird vorwiegend in…
- Komplexen Feuerungsanlagen
- Feuerungsanlagen mit und ohne Selektierungsaufgaben
- Einzel- und Mehrstoffbrennern
- Feuerraumüberwachung
- Kraftwerken, Heizwerken, Prozessfeuerungen, Müllverbrennungsanlagen
- Feuerungsanlagen mit eingeschränktem Blick auf die Flamme
…verwendet.
Eigenschaften:
Drei Flammenwächter in einem – vielseitig, vielversprechend und hochintelligent.
Der F300K Flammenwächter bietet eine digitale Flammenanalyse sowohl im UV- als auch im IR-Spektralbereich und ist damit für nahezu alle Verbrennungsanwendungen geeignet. Jedes Modell verfügt über einen Halbleitersensor mit zwei Prozessoren, die einen kontinuierlichen Betrieb ermöglichen.
Der F300K ist ein kompakter Flammenwächter mit Verstärker- und Relaiseinheiten. Das Modell F300K UV/IR verfügt über zwei UV- und IR-Sensoren und ist damit einer der vielseitigsten Flammenwächter auf dem Markt.

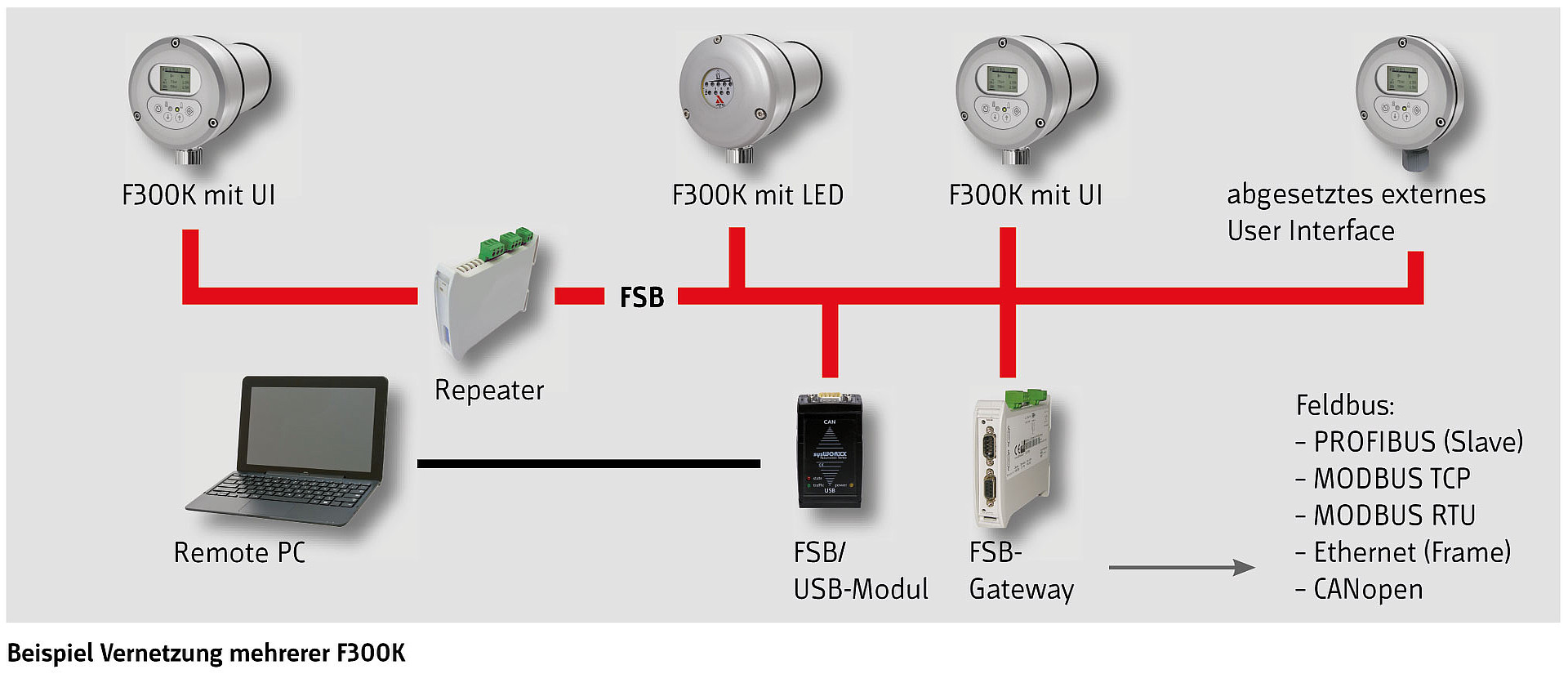

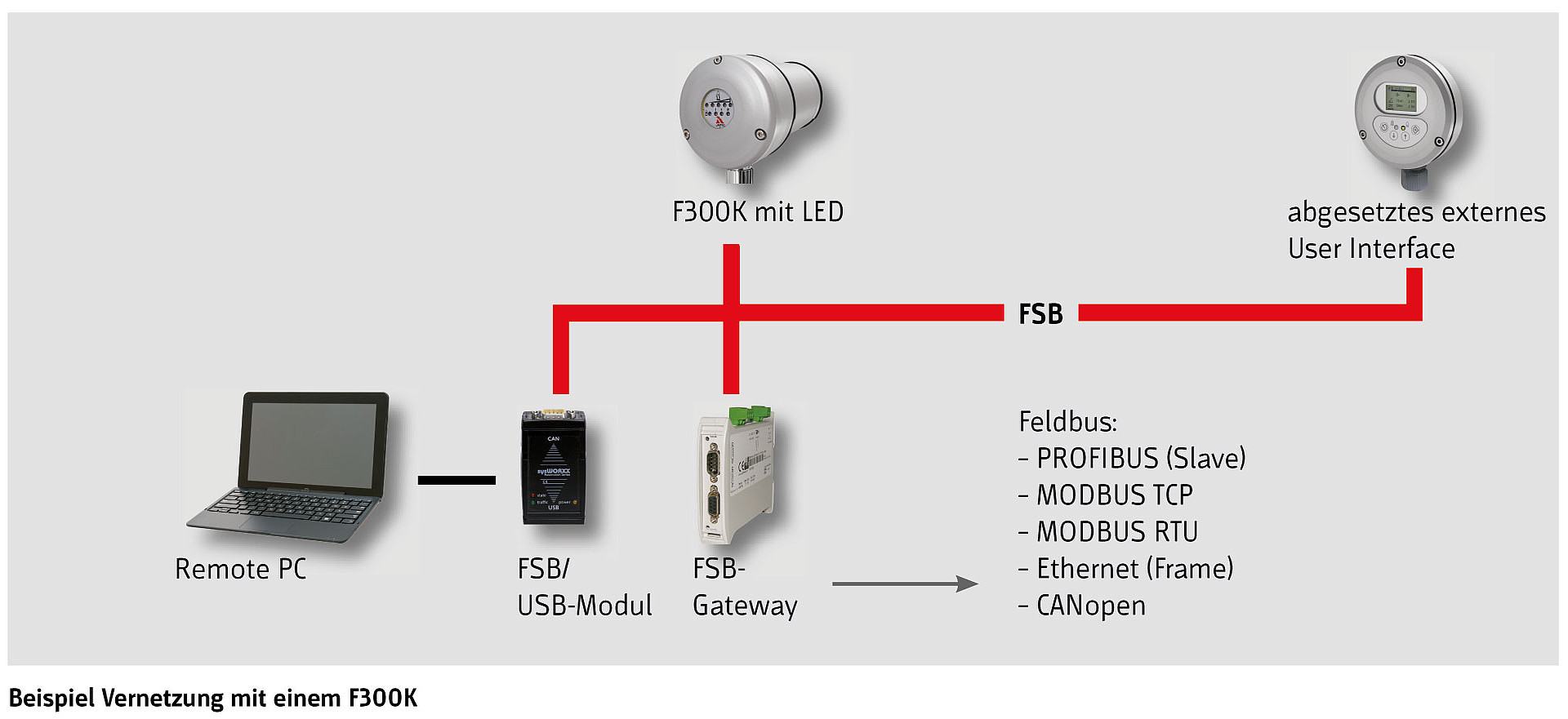

Er eignet sich für anspruchsvolle Anwendungen wie z. B. für Anlagen mit mehreren Brennern, in denen unterschiedliche Brennstoffe verwendet werden oder in denen eine übermäßige Hintergrundstrahlung vorhanden ist. Drei Betriebsarten ermöglichen die Anwendung spezifischer Erkennungsparameter für verschiedene Brennstoffe und Betriebssituationen – der F300K vereint drei Flammenwächter in einem. Bis zu 32 Flammenwächter des Typs 300K können vernetzt und an einen PC angeschlossen werden, um Flammenanalysen in Echtzeit durchzuführen und Trends aufzuzeichnen. SIL3 zertifiziert.
| Technische Daten | |
| Zulassungen |
EU-Baumusterprüfbescheinigung 2014/68/EU (Druckgeräterichtlinie)
EU-Baumusterprüfbescheinigung (EU) 2016/426 (Gasgeräteverordnung GAR)
SIL 3
EU-Konformitätserklärung
USA und Kanada
EX Bescheinigung
|
| Kompakt | ||
| F200K | F300K | |
| Versorgungsspannung | 24 VDC | 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb |
| Schutzart Ex-Zone 1 | IP66 | X |
| Schutzart Ex-Zone 2 | IP66/67 | IP66/67 |
| Sensor Typ | UV, IR | UV, IR, UV/IR-1 Doppelsensor |
| UV-2, (Ex-Zone 1, Ex-Zone 2), UV-6 FO (Ex-Zone 2), IR-1 (Ex-Zone 1, Ex-Zone 2), IR-2 (keine Ex-Zone) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (als standard alle in Ex-Zone 2) | |
| Betriebstemperatur Ex-Zone 2 | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| Betriebstemperatur Ex-Zone 1 | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| Ex-Zone 1 | Ex II 2G, Zone 1 / Ex II 2D- Zone 21 | X |
| Ex db lic. T6...T5 Gb / Ex tb IIIC T80 °C, T95 °C Db | ||
| Ex-Zone 2 | Ex II 3G, Zone 2 / Ex II 3D Zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6...T5 Gc X / Ex tc IIIC T85 °C Dc X | ||
| UL bzw. Class 1 Div. 2 Zertifiziert | UL Zertifiziert / Cl 1 Div.2 | UL Zertifiziert / UL + Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | Ja |
| Auswertegerät | Kompakt | Kompakt |
| Safety Integrity Level (SIL) | SIL 3 | SIL 3 |
| Nicht kompakt | |||
| FFS07 | FFS08 | FFS30 | |
| Versorgungsspannung | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| Betriebsart | Dauerbetrieb | Dauerbetrieb | Dauerbetrieb |
| Schutzart | IP66 bei E-Zone 1 | X | IP66 |
| IP67 bei Ex-Zone 2 | keine Ex-Zone nur als Standard IP67 | IP67 | |
| Sensor Typ | UV, IR | UV, IR | UV, IR, UVIR-1 Doppelsensor |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| Betriebstemperatur | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| Ex-Zone 1 | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| Ex-Zone 2 | II 3G Ex nA IIC T5 (T6) Ge X | X | X |
| II 3D Ex tc IIIC T95 °C Dc X | X | X | |
| Display | X | X | Muss mit FB30 verbunden werden |
| UL bzw. Class 1 Div. 2 Zertifiziert | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| Bedienung mit Remote Software | X | X | Ja |
| Auswertegerät | F152 | F152 | F350 |
| Safety Integrity Level (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| F300K-Remote-Software - für Inbetriebnahme und Flammensignalauswertung |  |
| Externes User Interface FB30 |  |
| Anschlusskabel (zwingend erforderlich) |  |
| Fiber Optik |  |
| Halterungen mit Verschraubung (zwingend erforderlich) |  |
| Kühlluftgehäuse mit Spülluftkupplung und Kugelgelenk FK41 |  |
| Netzteile |  |
| Prüfstrahler FFP30 |  |
Inbetriebnahmekoffer (IBN Koffer) Inhalt:
|  |
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.
