Messsystem NT1
Die Lösung für O2/NOx Messungen
Ihre Vorteile im Überblick:
- In Kombination mit KS2DNOx-Sonde Messung von Sauerstoff (O2) und Stickoxiden (NOx)
- Messung direkt im Abgas (in situ), keine Messgasaufbereitung erforderlich
- Kurze Ansprechzeit
- Messung zur Überwachung und Optimierung
- Moderner Touchpanel zur Anzeige und Bedienung
- Bis zu 4 Sonden je NT1 anschließbar
Applikationen
Zum Anschluss der Sonden:
KS2DNOx

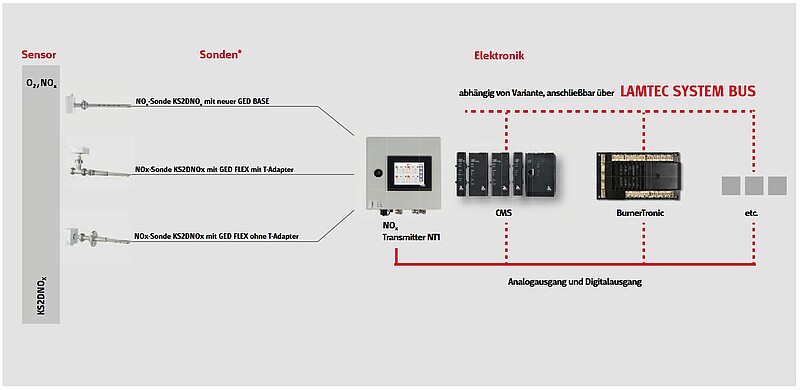

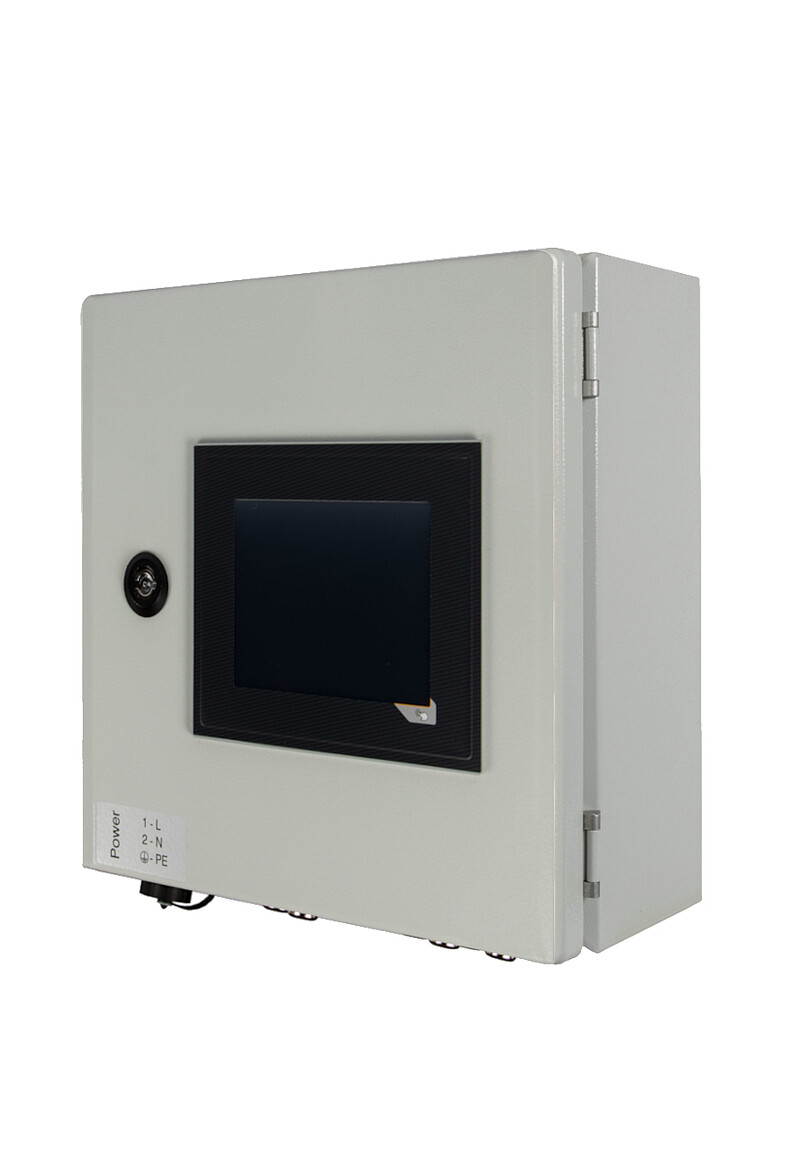

Der LAMTEC NOx Transmitter NT1 ist in Verbindung mit der LAMTEC Sonde KS2DNOx ein universell einsetzbares Messgerät auf Basis eines integrierten Touch-Panels. Dieser Messumformer wurde in Verbindung mit der KS2DNOx-Sonde entwickelt. Eingesetzt wird dieser Messumformer mit KS2DNOx-Sonde speziell für die simultane Messung der O2-Konzentration und Stickoxide (NOx) in Abgasen von Feuerungsanlagen im überstöchiometrischen Bereich (λ > 1).
| Sonden für NT1 | ||
| Sensortyp | KS2DNOx | |

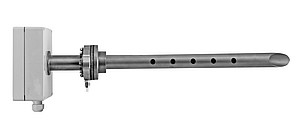

| Ansicht |  |  |
| Gasentnahme | GED BASE | GED FLEX |
| Messbereich | O2: 0 ... 21 Vol. % | |
| Messgenauigkeit | O2: ±8 % vom Messwert – nicht besser als ±0,2 Vol. % | |
| Abreinigung | Nein | Ja |
| Automatischer Abgleich | Nein | Nein |
| Max. Temperatur | ≤ 550 °C | ≤ 1400 °C |
| Staublevel | ≤ 100 mg/Nm3 | ≤ 1000 mg/Nm3 |
| Brennstoff | Öl (EL), Erdgas | Öl (EL), Erdgas, |
| Schutzklasse | IP 65 | |
| Rauchgasgeschwindigkeiten | 1<x<10 m/s bis | <30 m/s |
| Ansprechzeit O2 t60/t90 | <10 s | |
| Ansprechzeit COe t60/t90 | <10 s | |
Schnittstellen
- 4 analoge Stromausgänge (0/4 ... 20 mA) / Spannungsausgänge (0 ... 10 V)
(je Modul, bis zu 2 Module möglich) - 6 konfigurierbare Digitalausgänge
(je Modul, bis zu 2 Module möglich) - LAMTEC SYSTEM BUS (LSB)
Weiteres Zubehör finden Sie im Produktkatalog.
Zubehör erhalten Sie über unsere Vertriebsmitarbeiter.

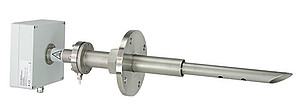

Sonde KS2DNOx
Weitere Downloads finden Sie im Support-Bereich .
