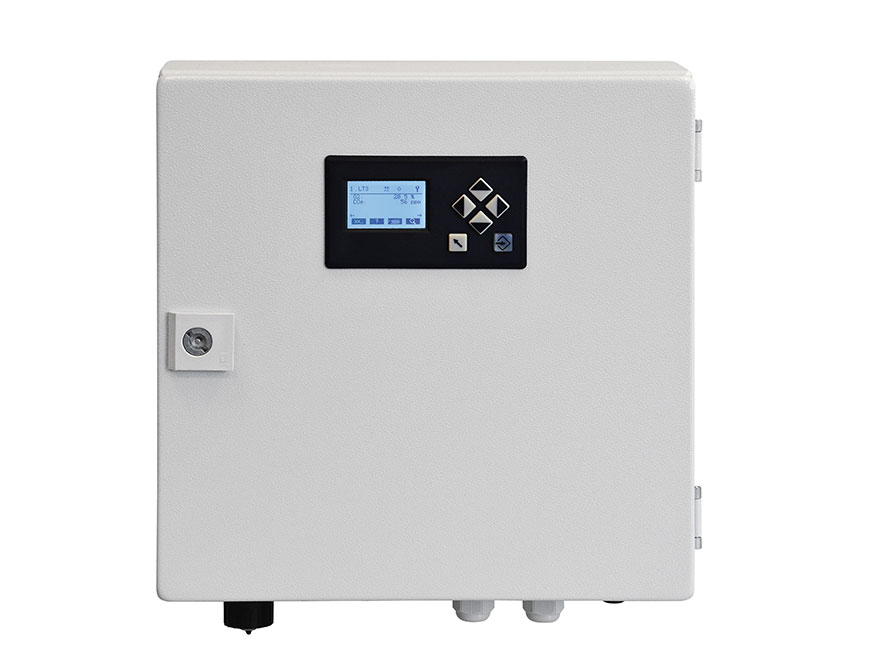

测量系统 LT3-F
用于 O2/COe 控制的 SIL 2解决方案
产品优势:
- 与 KS1D 探头配合测量烟气中氧气 (O2) 同时检测可燃成分 (COe)
- 配合LAMTEC 燃烧管理系统，具有SIL2 认证, 符合 DIN EN 61508 标准
- 经济高效，运行可靠，维护成本低
应用:
可连接以下探头:
KS1D ECO, KS1D-BF
LAMTEC Lambda 变送器 LT3-F 配套 LAMTEC KS1D 探头是一种通用型基于微处理器的测量设备。与 LT3 和 LT2 相比具有额外的监测处理器。 LT3-F 可与 LAMTEC BT300/ETAMATIC/FMS/VMS/CMS 燃烧控制系统配合使用，进行 CO/H2 控制，具有 SIL 2 认证。(SIL2 符合 DIN EN 61508 标准)
| 认证 |
EC Type Examination Certificate
CE Declaration of Conformity
SIL2
|
| 配套 LT3-F 的探头 | |||
| 探头型号 | LS2 / KS1D ECO | LS2/KS1D-BF | |
| 视图 |  |  |  |
| 烟气提取 | GED ECO | GED BASE | GED FLEX |
| 测量范围 | O2: 0 ... 21 % (LS2 和 KS1D) COe: 0 … 10,000 ppm (KS1D) | ||
| 测量精度 | O2: 测量值的 ±5 % - 不大于 ± 0.3 vol. % (LS2 和 KS1D) COe: 测量值的 ±25 % - 不大于 ±20 ppm (KS1D) | ||
| 吹扫 | No | No | No |
| 自动校准 | No | √ | √ |
| 最高温度 | ≤ 300 °C | ≤ 550 °C | ≤ 1400 °C |
| 粉尘水平 | ≤ 100 mg/Nm3 | ≤ 200 mg/Nm3 | ≤ 1000 mg/Nm3 |
| 燃料 | 燃油（轻质油），天然气 | 燃油（轻质油），天然气 | 燃油（轻质油），天然气，另可根据要求定制 |
| 防护等级 | IP 42 | IP 65 | |
| 烟气流速 | 1<x<6 m/s （烟气中小于 100 °C ） 1<x<12 m/s （烟气中大于 100 °C ） | 1<x<10 m/s （烟气中小于 100 °C ） 1<x<20 m/s （烟气中大于 100 °C ） | < 30 m/s |
| 响应时间 O2 t60 / t90 | 3 s / 9 s | ||
| 响应时间 COe t60 / t90 | 9 s / 13 s | ||
接口:
- 模拟电流输出的模块 (0/4 ... 20 mA)/模拟电压输出的模块 (0/2 ... 10 V)
- 数字输出模块，用于操作和状态信息以及极限值
- PROFIBUS DP模块
- 通过附加模块实现效率计算，包括烟气温度测量
更多配件参见 产品目录册.
如需配件，欢迎联系销售代表

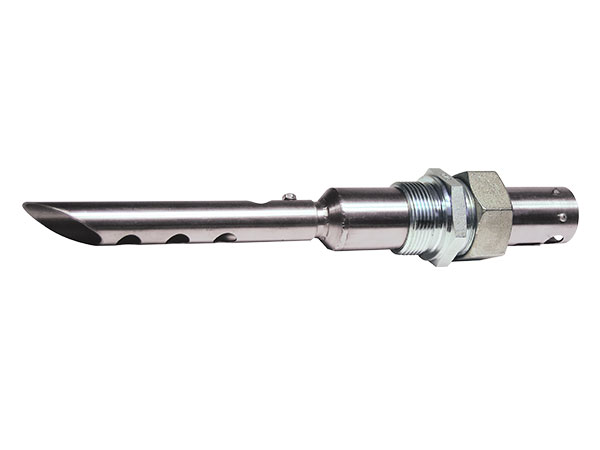

探头 KS1D ECO
