F350 和 FFS30
评价单元 F350 和火焰传感器 FFS30
产品优势:

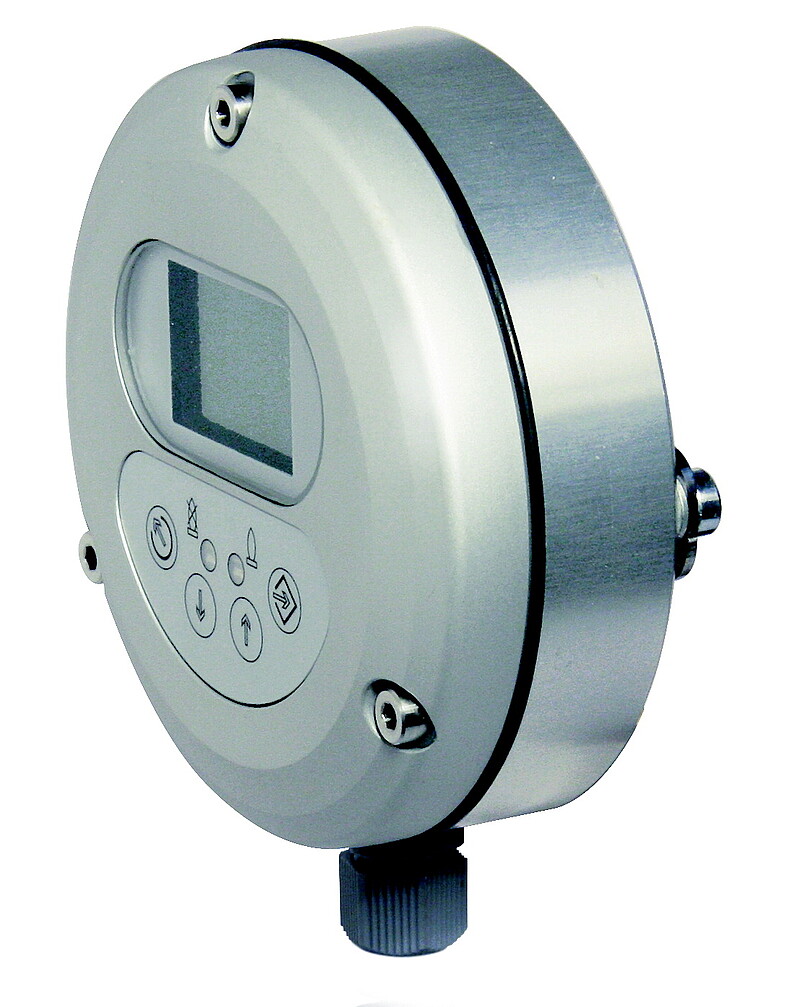

- 可通过外接用户界面 FB30 进行配置
- 3 种操作模式可选
- 可选单传感器或双传感器（紫外/红外）
- 防护等级 IP66/67
- 火焰 ON/OFF 自我学习功能
- 可通过带状态显示的图形用户界面进行操作 。也可通过F300K远程软件（没有集成用户界面的必配项）操作
- FFS30与F350之间有失效安全iFSB（内部LAMTEC失效安全系统总线）
- SIL 3，根据DIN EN 61508 Part 1-7
- 火焰传感器适用于Ex Zone 1
火焰检测系统 FFS30/F350 主要用于
- 复杂燃烧系统
- 系统升级
- 带有或不带有选择任务的燃烧设备
- 单一或多燃料燃烧器
- 炉膛监测
- 发电厂、供热厂、过程燃烧、垃圾焚烧厂
- 燃烧设备的火焰观察视野受限
特性:
3 合 1: 集三种火焰传感器功能于一身
多用途、前景好、智能化
FFS30 火焰传感器提供紫外和红外光谱范围内的数字火焰分析，适用于几乎所有燃烧应用。
- 与外接用户界面 FB30 兼容
- 可配合远程软件使用
- 防爆1区 （Ex zone 1 ）
- SIL 3
每种型号都配备一个带有两个处理器的半导体传感器，可实现连续运行。
FFS30 是一款带有增强和继电器单元的集成式火焰传感器。
FFS30K UV/IR 型号有紫外和红外两个传感器，是市场上用途最广泛的火焰检测器之一。
可应用于严苛条件，例如使用不同燃料的多个燃烧器系统或背景辐射过多的系统。
三个通道实现不同燃料和运行条件下特定检测参数的应用——即 FFS30 将三种火焰传感器功能集于一身。
最多可将 32 个 FFS30 火焰传感器联网并连接到电脑进行实时火焰分析并记录趋势。
| Technical Data | |
| 认证 |
EC Type Examination Certificate according to 2014/68/EU (Pressure Equipment Directive)
EC Type Examination Certificate according to 2016/426/EU (Gas Appliances Regulation)
SIL 3
CE Declaration of Conformity
USA and Canada
Ex certificate FFS30
|
| 非集成式 | |||
| FFS07 | FFS08 | FFS30 | |
| 供电电压 | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| 运行模式 | 连续运行 | 连续运行 | 连续运行 |
| 防护等级 | IP66 防爆1区（ Ex zone 1） | X | IP66 |
| IP67 防爆2区 （Ex zone 2） | 无防爆 仅有 IP67 | IP67 | |
| 传感器类型 | UV, IR | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| 运行温度 | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C ... +85 °C |
| 运行温度 | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| 防爆1区（Ex zone 1） | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| 防爆2区（Ex zone 2） | II 3G Ex nA IIC T5 (T6) Ge X | II 3G Ex nA IIC T5 (T6) Ge X | |
| II 3D Ex tc IIIC T95 °C Dc X | X | II 3D Ex tc IIIC T95 °C Dc X | |
| 显示器 | X | X | 需要与 FB 30 连接 |
| UL resp. Class 1 Div. 2 认证 | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| 通过远程软件操作 | X | X | ✓ |
| 评估单元 | F152 | F152 | F350 |
| 安全完整性等级 (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| 集成式 | ||
| F200K | F300K | |
| 供电电压 | 24 VDC | 24 VDC |
| 运行模式 | 连续运行 | 连续运行 |
| 防护等级 防爆1区（ Ex zone 1） | IP66 | X |
| 防护等级 防爆2区（ Ex zone 2） | IP66/67 | IP66/67 |
| 传感器类型 | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-2, (Ex zone 1, Ex zone 2), UV-6 FO (Ex zone 2), IR-1 (Ex zone 1, Ex zone 2), IR-2 F (无防爆) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (标准配置均为 Ex zone 2) | |
| 运行温度 防爆2区（ Ex zone 2） | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| 运行温度 防爆1区（Ex zone 1） | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| 防爆1区（Ex zone 1） | Ex II 2G, zone 1 // Ex II 2D- zone 21 | X |
| Ex db lic. T6 ... T5 Gb // Ex tb IIIC T80 °C, T95 °C Db | ||
| 防爆2区（Ex zone 2） | Ex II 3G, zone 2 // Ex II 3D zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6 ... T5 Gc X // Ex tc IIIC T85 °C Dc X | ||
| UL resp. Class 1 Div. 2 认证 | UL certified/ Cl 1 Div.2 | UL certified/ UL + Cl 1 Div. 2 |
| 通过远程软件操作 | X | ✓ |
| 评估单元 | 集成 | 集成 |
| 安全完整性等级(SIL) | SIL 3 | SIL 3 |
