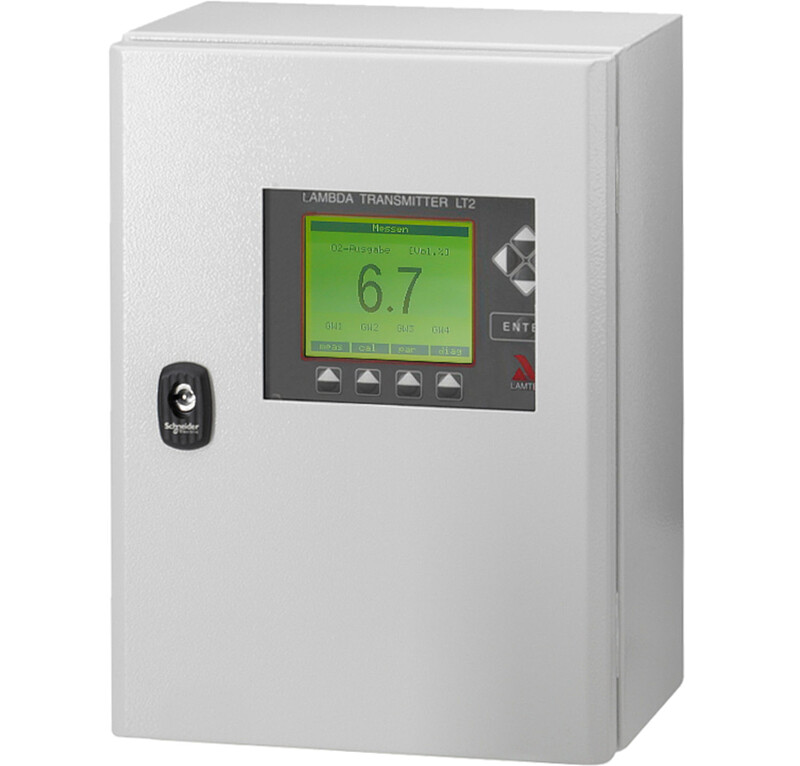

测量系统 LT2
O₂ 和 CO/H₂ 测量的全方位解决方案

产品优势:

配合 LS2可测量氧气 (O₂)
配合 KS1D: 测量氧气 (O₂) 同时检测烟气中 CO/H₂ (CO_e) 成分
测量结果用于监测和优化燃烧
运行可靠，低维护

应用:

可与以下探头连接:

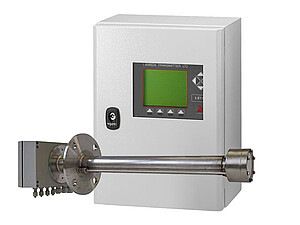

LS2/KS1D ECO, LS2/KS1D HT, LS2/KS1D-BF, LS2/KS1D Ex, LS2/KS1D KAF

Application

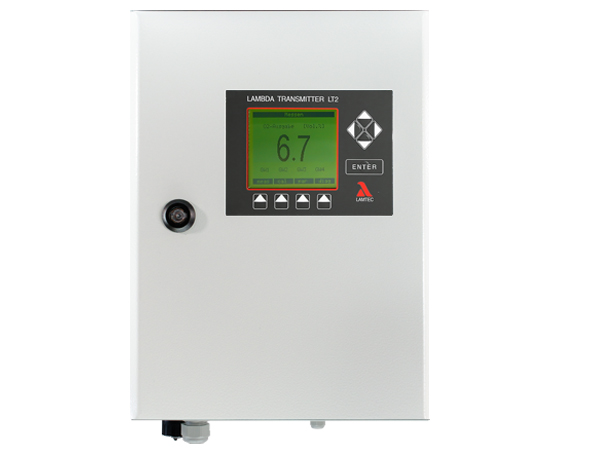

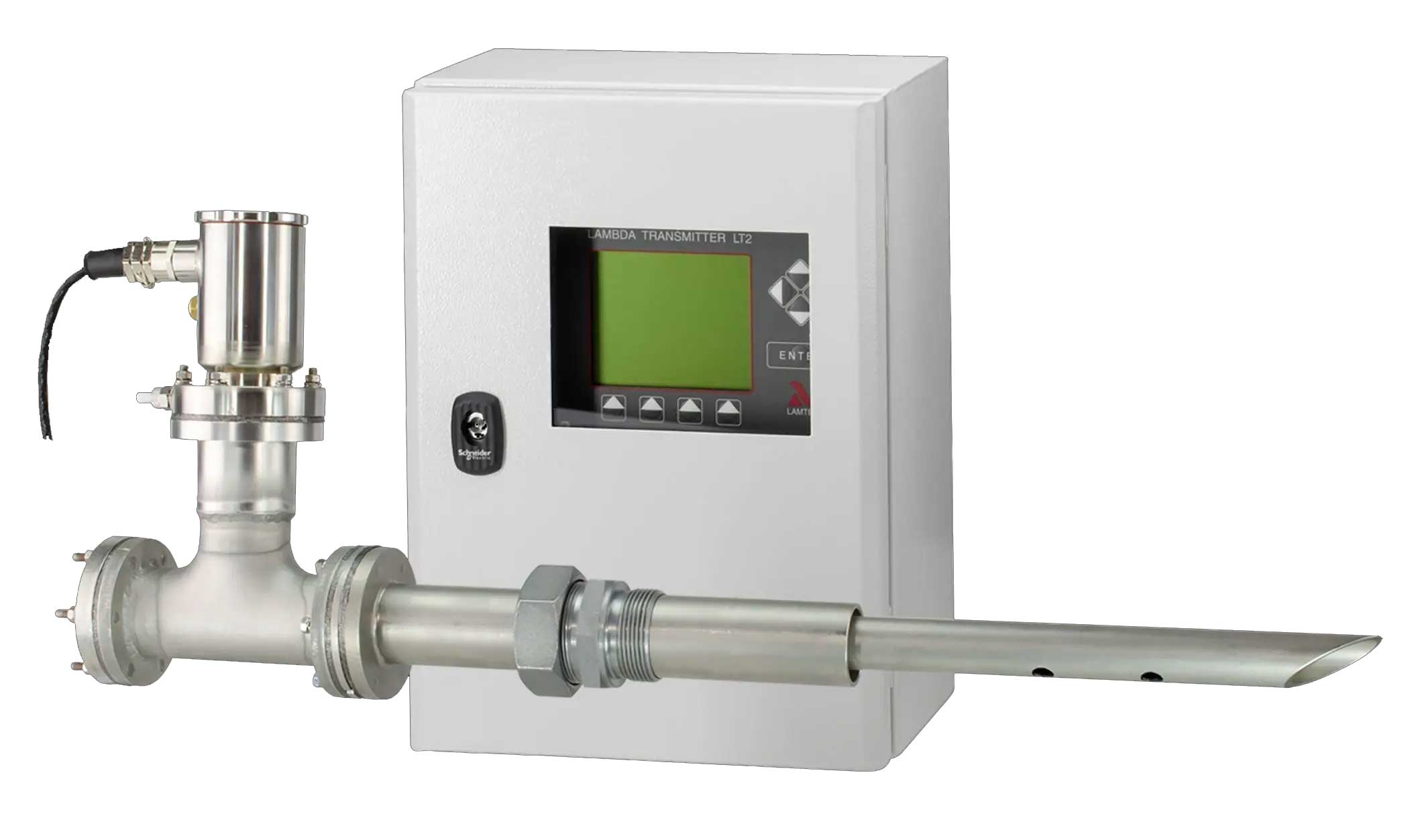

LAMTEC Lambda 变送器 LT2 配套 LAMTEC 探头 LS2 和 KS1D 是一种通用型基于微处理器的测量设备，可作为 LT3 的替代产品。 LT2 与 KS1D 探头配套使用时可以同时检测燃烧设备烟气中 O₂ 含量和 CO/H₂ (CO_e) 成分。检测到的 CO_e 值代表了烟气中所有可燃物的含量。当然，它也可以与经典 LAMTEC LS2 探头配套使用，实现对氧气的测量。

LT2 可以控制吹扫和探头自动校准。所有型号的 LS2 和 KS1D 探头, 例如防爆型（Ex）探头或者 KAF 探头都能与其配套使用。

如果需要，LT2 还可配套具有以下认证的 EX 外壳：

Ex II 2G Ex d IIB+H2 T5 Gb
Ex II 2D Ex tb IIIC T100 °C Db
标签，根据 IECEx ：
- Ex II 2G Ex d IIB+H2 T5 Gb
- Ex II 2D Ex tb IIIC T100 °C Db

另有LT2 特殊配置款——即与 KS1D 探头配合使用，具有安全测量和临界值输出的 SIL 1 认证。

Technical data

Technical Data

Lambda Transmitter Data Sheet

Probes Data Sheet

LT2 / LT2 EX in Wall Mounting Housing

认证

EU-Baumusterprüfbescheinigung

DIN EN 61326-1
DIN EN 61010-1

EU-Konformitätserklärung

2014/35/EU (Niederspannungsrichtlinie)
2014/30/EU (EMV-Richtlinie)
2011/65/EU (RoHS)

SIL1

DIN EN 61508, parts 1, 2 and 3

Comparison table probe

配套 LT2 的探头
探头型号	LS2/KS1D-EX	LS2/KS1D ECO	LS2/KS1D-HT 和 LS2/KS1D-BF		LS2/KS1D-KAF
烟气提取	GED FLEX	GED ECO	GED BASE	GED FLEX
测量范围	O₂: 0 ... 21 % (LS2 和 KS1D) CO/H₂ (CO_e): 0 … 10,000 ppm (KS1D)
测量精度	O₂: 测量值的 ±5 % - 不大于 ± 0.3 vol. % (LS2 和 KS1D) CO/H₂ (CO_e): 测量值的 ±25 % - 不大于 ±20 ppm (KS1D)
吹扫	√	No	No	√	√
自动校准	√	No	√	√	√
最高温度	≤ 1400 °C	≤ 300 °C	≤ 550 °C	≤ 1400 °C	≤ 450 °C
粉尘水平	≤1000 mg/Nm³	≤100 mg/Nm³	≤200 mg/Nm³	≤1000 mg/Nm³	≤2000 mg/Nm³
燃料	燃油（轻质油），天然气，另可根据要求定制	燃油（轻质油），天然气		燃油（轻质油），天然气，另可根据要求定制	燃油（轻质油、重油），天然气，沼气
防护等级	IP 65	IP 42	IP 65
烟气流速	<30 m/s	1<x<6 m/s （测量气体 100 °C 以下） 1<x<12 m/s f（测量气体 100 °C 以上）	1<x<10 m/s （测量气体 100 °C 以下） 1<x<20 m/s（测量气体 100 °C 以上）	<30 m/s	1<x<16 m/s
响应时间 O₂ t₆₀/t₉₀	3 s/9 s				10 s
响应时间 CO_e t₆₀/t₉₀	9 s/13 s				5 s
防爆区（Ex zone）	II2G Ex db (IIB+H2) T4 Gb II2D Ex Tb IIIC T135°C Db	–
