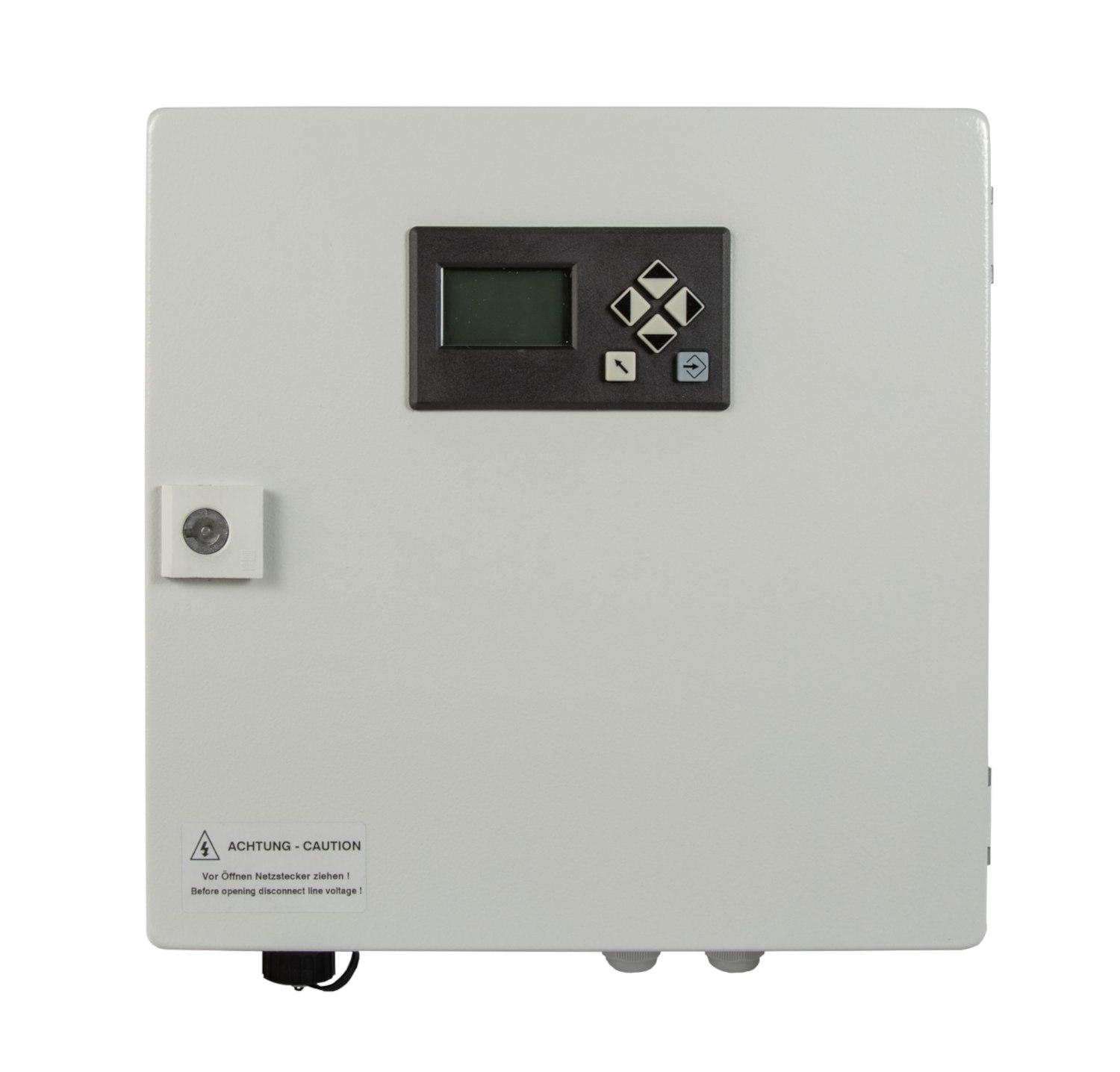

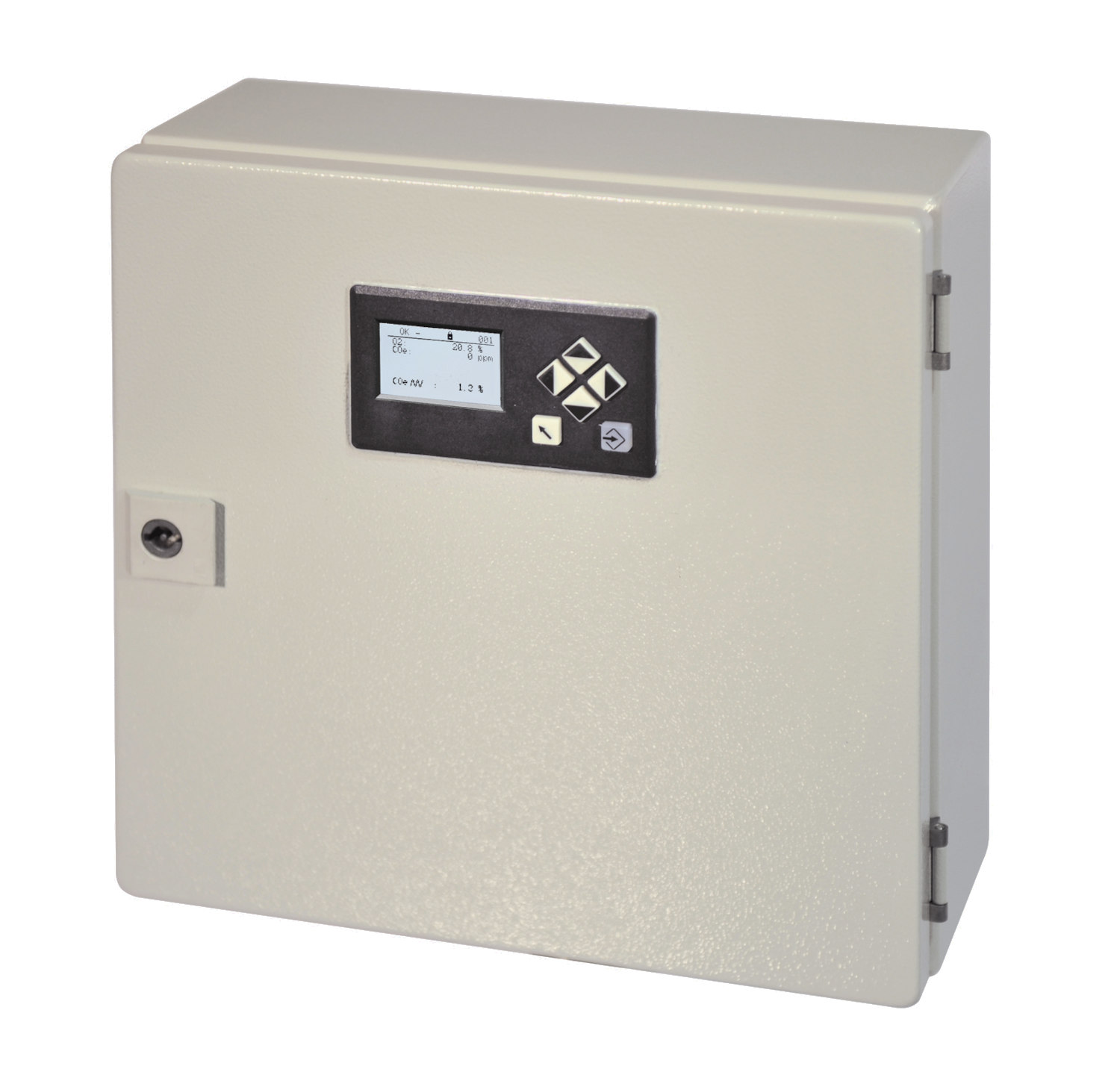

测量系统 LT3
O₂ 和 CO/H₂测量结果可靠的一体式解决方案

产品优势:

与 LS2 探头配合，测量氧气 (O₂)
与 KS1D 探头配合，测量氧气 (O₂)同时检测烟气中的可燃成分 CO/H₂ (CO_e)
坚固耐用的集成式外壳，可选不锈钢材质及IP65防护等级
经济高效，运行可靠，维护成本低
SIL1 ，标准版本
SIL2，配备2个变送器

应用

可连接以下探头:
LS2/KS1D ECO, LS2/KS1D-HT, LS2/KS1D-BF, LS2/KS1D-EX

Application

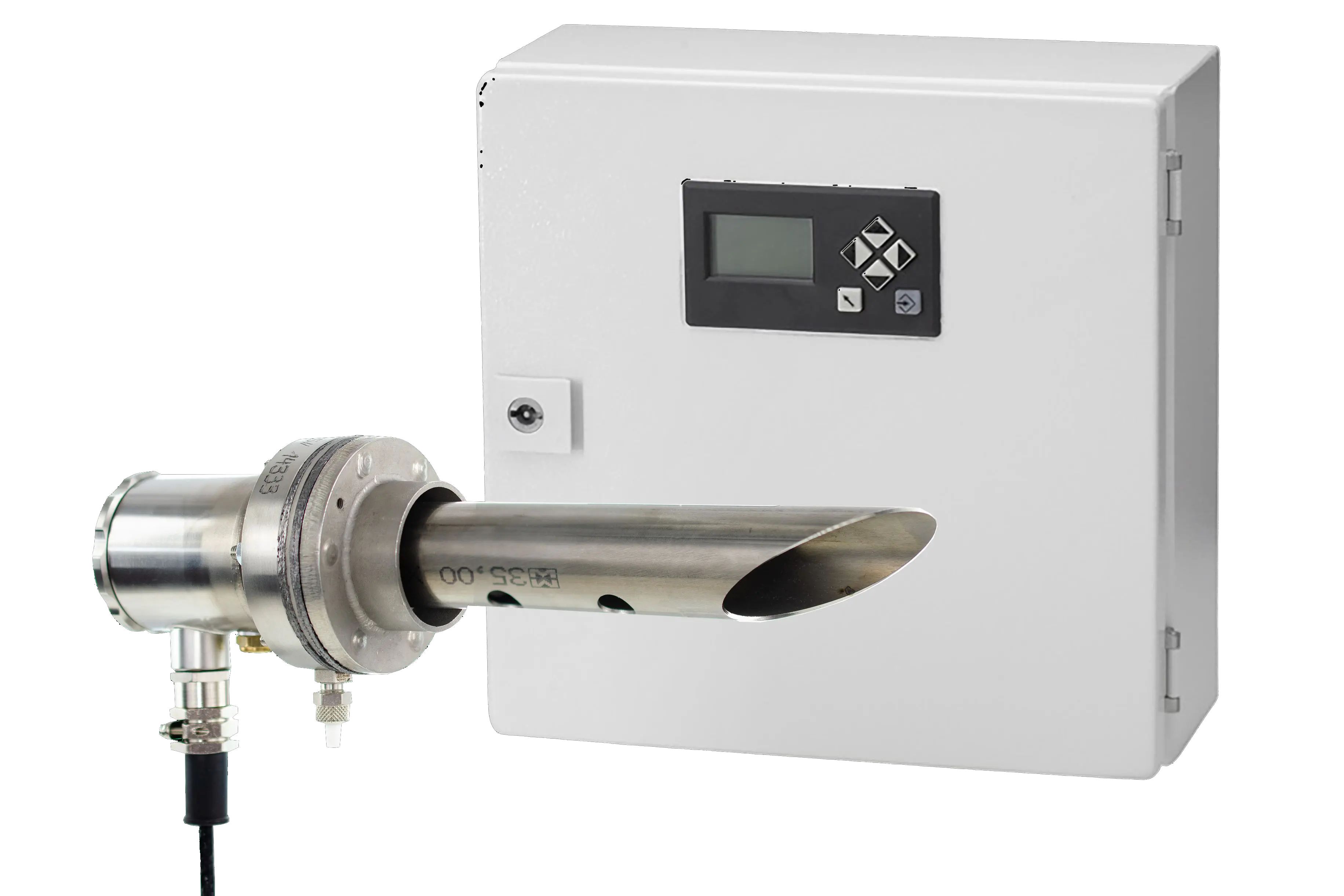

LAMTEC Lambda 变送器 LT3 配套 LAMTEC 探头LS2 和 KS1D 是一种通用型基于微处理器的测量设备。与灵活多变的 LT2 相比具有更高的性价比，是 LT2 的经济型替代产品。 LT3 配合 KS1D 探头能够同时检测燃烧设备烟气中的 O₂ 含量和 CO/H₂ (CO_e) 成分。检测到的 CO_e 值代表了烟气中所有氧化物的含量。当然，它也可以与经典 LAMTEC LS2 探头配套使用，实现对氧气的测量。

另有LT3 的特殊配置，即与 KS1D 探头配合使用，具有安全测量和临界值输出的 SIL1 认证。
此外有 1oo2（二选一，1 out of 2）特殊配置，即两个 LT3 各配备一个 KS1D 探头，该系统经过 SIL2 安全测量和临界值输出认证。

Technical data

Technical Data

Download

认证

EU-Baumusterprüfbescheinigung

DIN EN 16340 (nur in Kombination mit KS1D)
DIN EN 60730-1

EU-Konformitätserklärung

2014/35/EU (Niederspannungsrichtlinie)
2014/30/EU (EMV-Richtlinie)
2011/65/EU (RoHS)

USA und Kanada

UL 60730-1
CAN/CSA-E60730-1

SIL1

DIN EN 61508, parts 1, 2 and 3

SIL2

DIN EN 50156-1 clause 10
DIN EN 61511-1

Comparison table probe

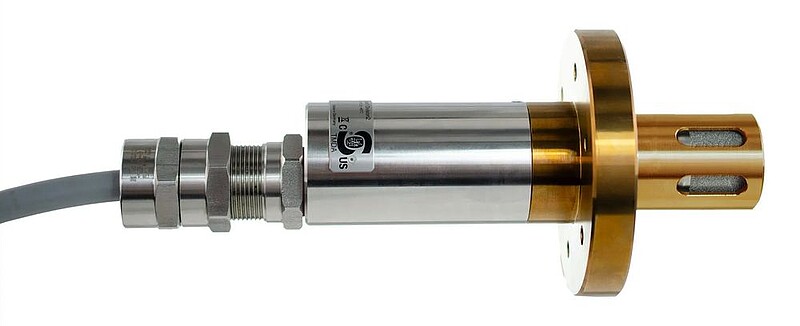

配套 LT3 的探头
探头型号	LS2/KS1D-EX	LS2/KS1D ECO	LS2/KS1D-HT 和 LS2/KS1D-BF
烟气提取	GED FLEX	GED ECO	GED BASE	GED FLEX
测量范围	O₂: 0 ... 21 % (LS2 和 KS1D) CO/H₂ (CO_e): 0 … 10,000 ppm (KS1D)
测量精度	O₂: 测量值的 ±5 % - 不大于 ± 0.3 vol. % (LS2 和 KS1D) CO/H₂ (CO_e): 测量值的 ±25 % - 不大于 ±20 ppm (KS1D)
吹扫	√	No	No	√
自动校准	√	No	√	√
最高温度	≤ 1400 °C	≤ 300 °C	≤ 550 °C	≤ 1400 °C
粉尘水平	≤ 1000 mg/Nm³	≤ 100 mg/Nm³	≤ 200 mg/Nm³	≤ 1000 mg/Nm³
燃料	燃油（轻质油），天然气，另可根据要求定制	燃油（轻质油），天然气		燃油（轻质油），天然气，另可根据要求定制
防护等级	IP 65	IP 42	IP 65
烟气流速	< 30 m/s	1<x<6 m/s （测量气体 100 °C 以下） 1<x<12 m/s（测量气体 100 °C 以上）	1<x<10 m/s （测量气体 100 °C 以下） 1<x<20 m/s （测量气体 100 °C 以上）	< 30 m/s
响应时间 O₂ t₆₀/t₉₀	3 s/9 s
响应时间 CO_e t₆₀/t₉₀	9 s/13 s
防爆区（Ex zone）	II2G Ex db (IIB+H2) T4 Gb II2D Ex Tb IIIC T135°C Db	–
