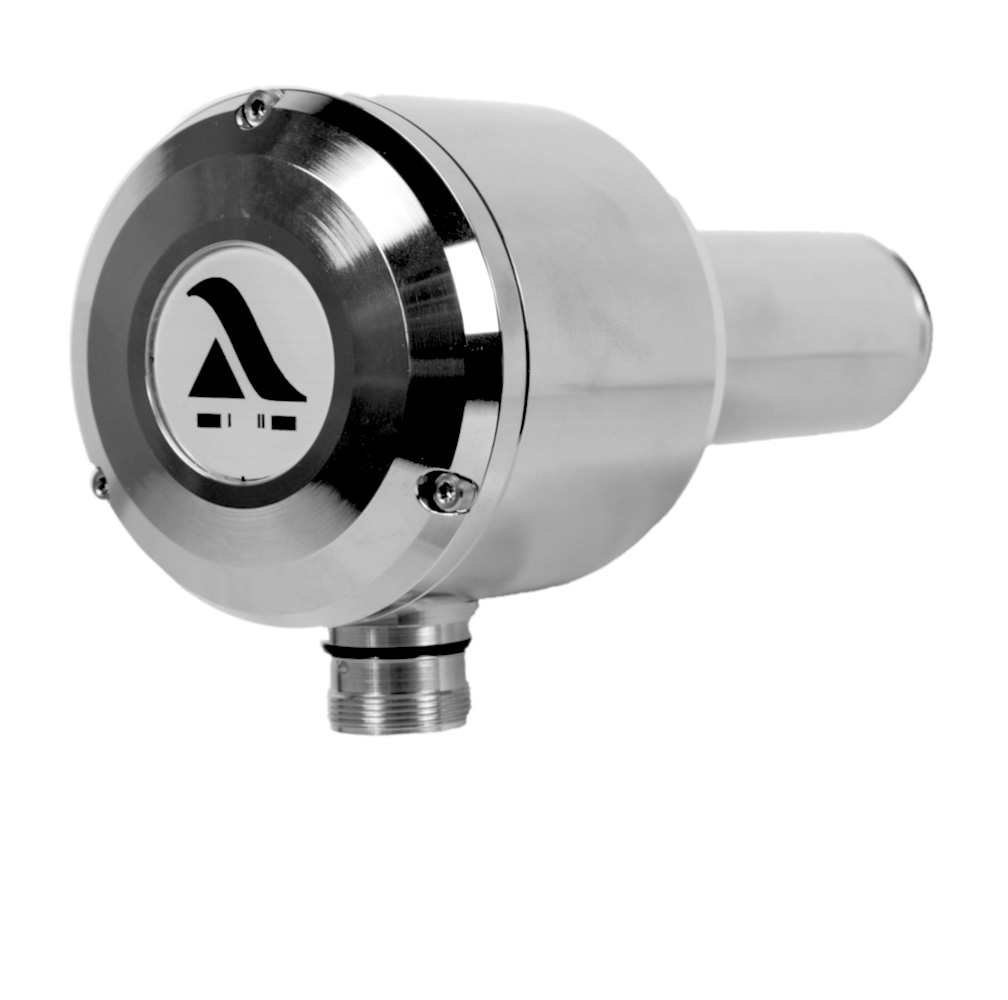

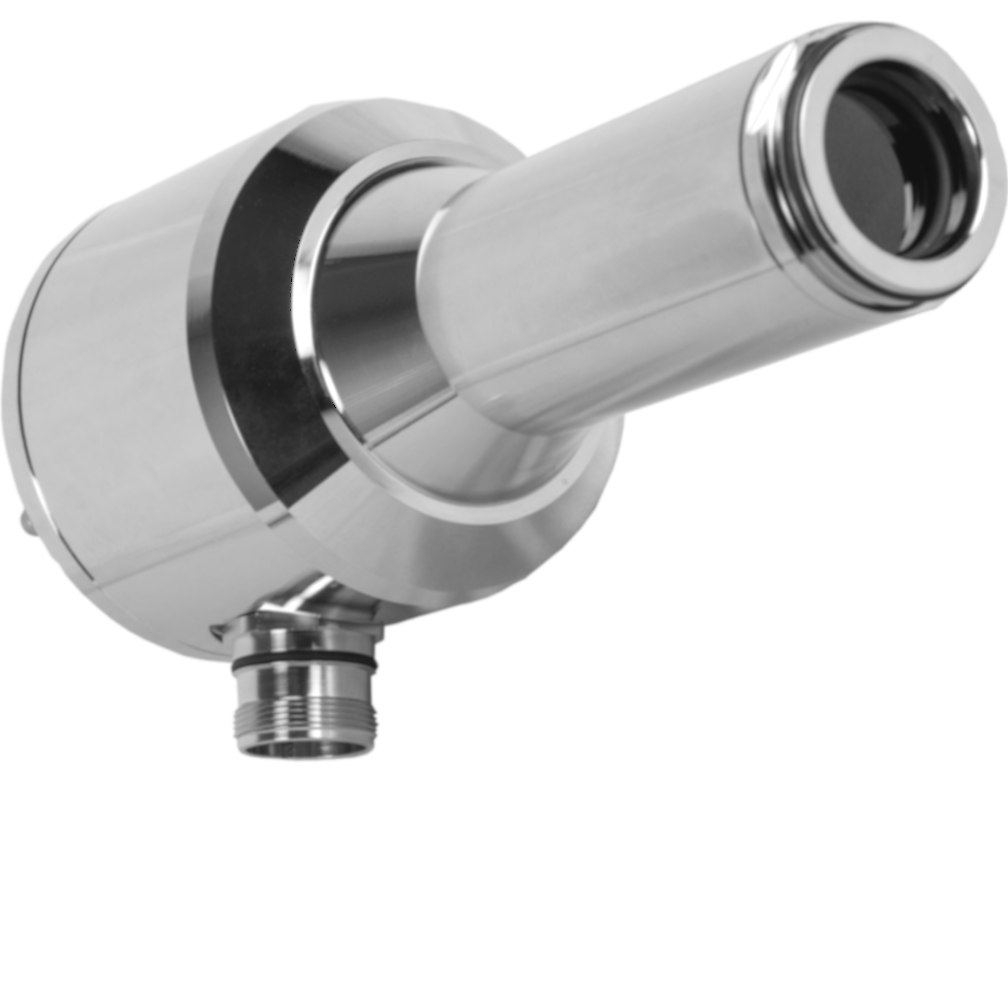

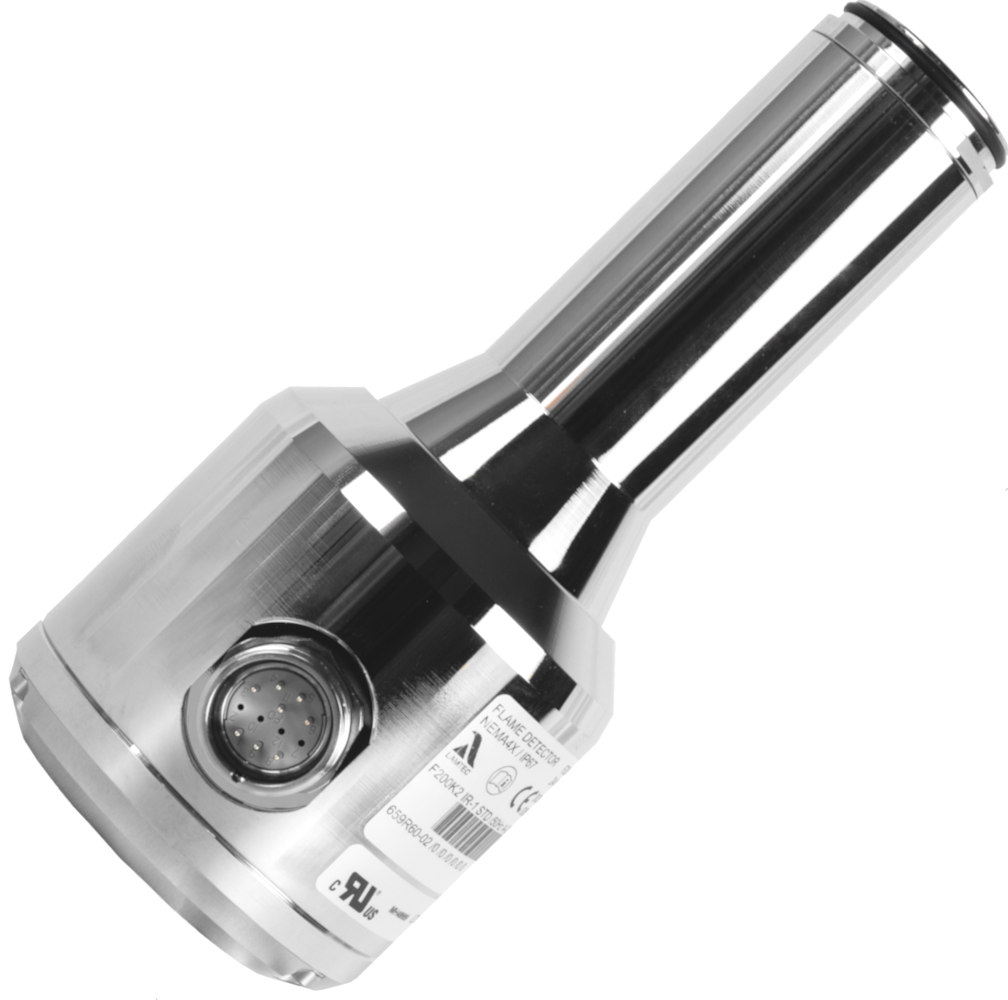

F200K / F200K Ex-II
集成式火焰检测器
产品优势:
- 集成式设计
- 可用于单燃烧器和多燃烧器系统，可用于连续运行
- 设计紧凑，集成火焰传感器和电路放大器
- 多级灵敏度调节
- 数字火焰频率评估
- 通过LED显示状态
- 测量输出电流 0-20 mA
- 2个通道系统，带电子自监测功能
- 可连接趋势显示，实现最佳火焰调节
- SIL 3，根据 DIN EN 61508-2
F200K可用于单一或多燃料燃烧器，主要应用于大型发电设备、供热设备、化工设备、垃圾焚烧设备和火焰视野受限的燃烧设备。可用于监控燃烧系统，燃料包括
- 燃油
- 燃气
- 氢气
- 生物质
- 特殊气体 比如炼厂气和高炉煤气
- 木材
- 煤炭
- 具有强烟气循环的燃烧
- 不含紫外辐射的黄色废气，或被水蒸气、灰尘等遮蔽紫外线的废气等
特性:
集成式火焰检测器可用于各式应用，可完成几乎所有检测任务。
火焰检测器负责单燃烧器和多燃烧器燃烧系统中火焰的安全相关监控。
当火焰熄灭时，进入安全切换状态“火焰熄灭(flame OFF)”。
- 2 个预设操作模式
- 调试无需特殊工具
- 可选配Ex zone 2
- SIL 3
| Technical Data | |
| 认证 |
EC Type Examination Certificate according to 2014/68/EU (Pressure Equipment Directive)
EC Type Examination Certificate according to 2016/426/EU (Gas Appliances Regulation)
SIL 3
CE Declaration of Conformity
USA and Canada
EX certificate
|
| 集成式 | ||
| F200K | F300K | |
| 供电电压 | 24 VDC | 24 VDC |
| 运行模式 | 连续运行 | 连续运行 |
| 防护等级 Ex zone 1 | IP66 | X |
| 防护等级 Ex zone 2 | IP66/67 | IP66/67 |
| 传感器类型 | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-2, (Ex zone 1, Ex zone 2), UV-6 FO (Ex zone 2), IR-1 (Ex zone 1, Ex zone 2), IR-2 (无防爆) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (标准配置均为 Ex zone 2) | |
| 运行温度 Ex zone 2 | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| 运行温度 Ex zone 1 | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| Ex zone 1 | Ex II 2G, zone 1 // Ex II 2D- zone 21 | X |
| Ex db lic. T6 ... T5 Gb // Ex tb IIIC T80 °C, T95 °C Db | ||
| Ex zone 2 | Ex II 3G, zone 2 // Ex II 3D zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6 ... T5 Gc X // Ex tc IIIC T85 °C Dc X | ||
| UL resp. Class 1 Div. 2 认证 | UL certified/ Cl 1 Div.2 | UL certified/ UL + Cl 1 Div. 2 |
| 通过远程软件操作 | X | ✓ |
| 评估单元 | 集成 | 集成 |
| 安全完整性等级 (SIL) | SIL 3 | SIL 3 |
| 非集成式 | |||
| FFS07 | FFS08 | FFS30 | |
| 电源电压 | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| 运行模式 | 连续运行 | 连续运行 | 连续运行 |
| 防护等级 | IP66 防爆1区（Ex zone 1） | X | IP66 |
| IP67 防爆2区（ Ex zone 2） | 无防爆 仅有 IP67 | IP67 | |
| 传感器类型 | UV, IR | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| 运行温度 | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C ... +85 °C |
| 运行温度 | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| Ex zone 1 | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| Ex zone 2 | II 3G Ex nA IIC T5 (T6) Ge X | II 3G Ex nA IIC T5 (T6) Ge X | |
| II 3D Ex tc IIIC T95 °C Dc X | X | II 3D Ex tc IIIC T95 °C Dc X | |
| 显示器 | X | X | 需与 FB 30 连接 |
| UL resp. Class 1 Div. 2 认证 | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| 通过远程软件操作 | X | X | Yes |
| 评估单元 | F152 | F152 | F350 |
| 安全完整性等级(SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
