F300K
集成式火焰检测器
产品优势:
- 集成式设计
- 3个操作模式可选
- 可选择单个或两个传感器 (UV/IR)
- 防护等级 IP66/IP67
- 火焰 ON/OFF 自我学习功能
- 测量输出电流 0-20 mA
- 可通过带状态显示的图形用户界面进行操作 。也可通过F300K远程软件（没有集成用户界面的必配项）操作。
- SIL 3 ，根据 DIN EN 61508 parts 1-7
- 另提供版本 Class I, Division 2, group A, B, C, D, hazardous locations
- Ex 2 版本
F300K 主要用于
- 复杂的燃烧领域
- 带有或不带有选择性任务的燃烧装置
- 单燃料或多燃料燃烧器
- 燃烧室监测
- 发电厂、供热厂、工业炉、垃圾焚烧设备
- 火焰视野受限的燃烧设备
特性:
3 in 1: 集三种火焰检测器功能于一身
多用途、前景好、智能化
F300K 火焰检测器提供紫外和红外光谱范围内的数字火焰分析，适用于几乎所有燃烧应用。
每种型号都配备带有双处理器的半导体传感器，可实现连续运行。
F300K 是一款带有信号放大器和继电器单元的集成式火焰检测器。
F300K UV/IR 型号具有紫外和红外双传感器，是市场上用途最广泛的火焰检测器之一。
可应用于严苛条件，例如使用不同燃料的多个燃烧器系统或背景辐射过多的系统。
三个通道，实现不同燃料和运行情况下特定检测参数的应用——即F300K 将三种火焰检测器功能集于一身。
最多可将 32 个 F300K 火焰检测器联网并连接到电脑进行实时火焰分析并记录趋势。
SIL3 认证
| Technical Data | |
| 认证 |
EC Type Examination Certificate according to 2014/68/EU (Pressure Equipment Directive)
EC Type Examination Certificate according to 2016/426/EU (Gas Appliances Regulation)
SIL 3
CE Declaration of Conformity
USA and Canada
EX certificate
|
| 集成式 | ||
| F200K | F300K | |
| 供电电压 | 24 VDC | 24 VDC |
| 运行模式 | 连续运行 | 连续运行 |
| 防护等级 防爆1区（ Ex zone 1） | IP66 | X |
| 防护等级 防爆2区（ Ex zone 2） | IP66/67 | IP66/67 |
| 传感器类型 | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-2, (Ex zone 1, Ex zone 2), UV-6 FO (Ex zone 2), IR-1 (Ex zone 1, Ex zone 2), IR-2 (无防爆) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (标准配置均为 Ex zone 2) | |
| 运行温度 防爆2区（ Ex zone 2） | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| 运行温度 防爆1区（ Ex zone 1） | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| 防爆1区（Ex zone 1） | Ex II 2G, zone 1 // Ex II 2D- zone 21 | X |
| Ex db lic. T6 ... T5 Gb // Ex tb IIIC T80 °C, T95 °C Db | ||
| 防爆2区（Ex zone 2） | Ex II 3G, zone 2 // Ex II 3D zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6 ... T5 Gc X // Ex tc IIIC T85 °C Dc X | ||
| UL resp. Class 1 Div. 2 认证 | UL certified/ Cl 1 Div.2 | UL certified/ UL + Cl 1 Div. 2 |
| 通过远程软件操作 | X | ✓ |
| 评估单元 | 集成 | 集成 |
| 安全完整性等级 (SIL) | SIL 3 | SIL 3 |
| 非集成式 | |||
| FFS07 | FFS08 | FFS30 | |
| 供电电压 | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| 运行模式 | 连续运行 | 连续运行 | 连续运行 |
| 防护等级 | IP66 防爆1区（Ex zone 1） | X | IP66 |
| IP67 防爆2区（ Ex zone 2） | 无防爆 仅有 IP67 | IP67 | |
| 传感器类型 | UV, IR | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| 运行温度 | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C... +85 °C |
| 运行温度 | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| 防爆1区（Ex zone 1） | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| 防爆2区（Ex zone 2） | II 3G Ex nA IIC T5 (T6) Ge X | II 3G Ex nA IIC T5 (T6) Ge X | |
| II 3D Ex tc IIIC T95 °C Dc X | X | II 3D Ex tc IIIC T95°C Dc X | |
| 显示器 | X | X | 需要与 FB 30 连接 |
| UL resp. Class 1 Div. 2 认证 | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| 通过远程软件操作 | X | X | ✓ |
| 评估单元 | F152 | F152 | F350 |
| 安全完整性等级 (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
| 用于 F300K 的远程软件 |  |
| 外接用户界面 FB30 |  |
| 连接线 |  |
| 螺纹支架 |  |
| 带吹扫空气接头和球形接头的冷却空气外壳FK41 |  |
| 电源 |  |
| 测试光源 FFP30 |  |

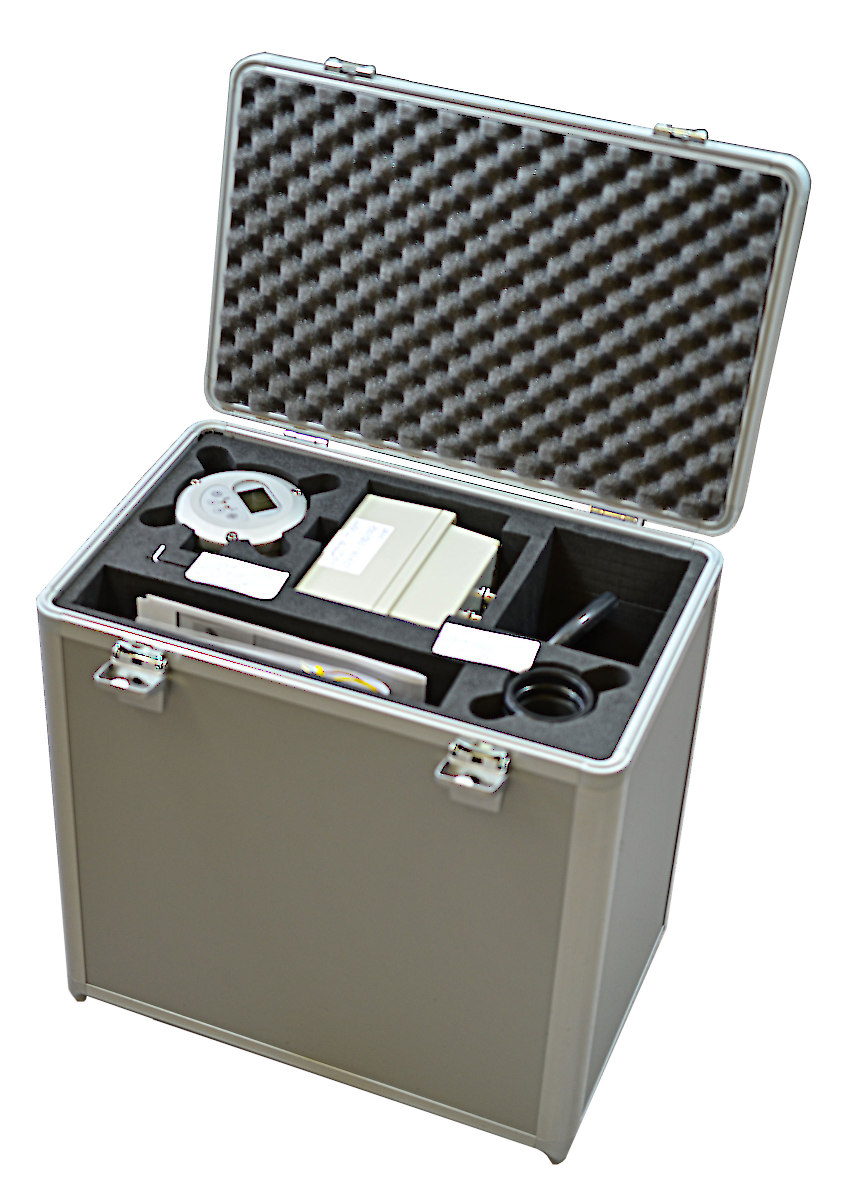

调试箱 (IBN case)
|  |
更多配件参见 产品目录册.
如需配件，欢迎联系销售代表
