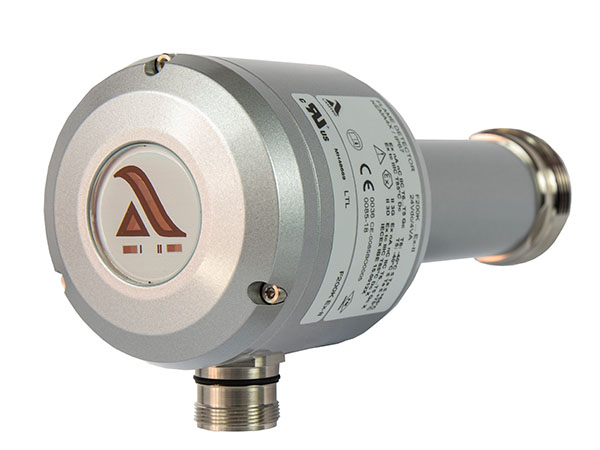

F200K Ex
集成式火焰检测器
产品优势:
- 防爆设计, 针对Ex zone 1, 21
- 可用于单燃烧器和多燃烧器系统，可用于连续运行
- 设计紧凑，集成火焰传感器和电路放大器
- 多级灵敏度调节
- 数字火焰频率评估
- 通过 LED 显示状态
- 带电子自我监测的双通道系统
- 可连接趋势显示，实现最佳火焰调节
- SIL 3 ，根据 DIN EN 61508-2
自产品问世以来，一体化火焰检测器 F200K 能够完美适应各种类型的燃料（燃油、燃气等）燃烧。现在，LAMTEC 又推出防爆结构 Ex 的一体化火焰检测器以满足不同要求的燃烧工况。
防爆型产品扩大了 F200K 的应用领域，尤其是化学和石化领域。
| Technical Data | |
| 认证 |
EC Type Examination Certificate according to 2014/68/EU (Pressure Equipment Directive)
EC Type Examination Certificate according to 2016/426/EU (Gas Appliances Regulation)
SIL 3
CE Declaration of Conformity
USA and Canada
EX certificate
|
| 集成式 | ||
| F200K | F300K | |
| 供电电压 | 24 VDC | 24 VDC |
| 运行模式 | 连续运行 | 连续运行 |
| 防护等级 防爆1区（Ex zone 1） | IP66 | X |
| 防护等级 防爆2区（Ex zone 2） | IP66/67 | IP66/67 |
| 传感器类型 | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-2, (Ex zone 1, Ex zone 2), UV-6 FO (Ex zone 2), IR-1 (Ex zone 1, Ex zone 2), IR-2 (无防爆) | UV-4, UV-4.6, UV-4.6 FO, UV/IR-1, IR-4, UV/IR-1 FO (标准配置均为 Ex zone 2) | |
| 运行温度 防爆2区（ Ex zone 2） | -40 °C ... +75 °C (UV-2, UV-6 FO) | -40 °C ... +85 °C |
| -40 °C ... +60 °C (IR-1) | ||
| 运行温度 防爆1区（Ex zone 1） | -40 °C ... +65 °C (UV-2) | X |
| -40 °C ... +60 °C (IR-1) | ||
| 防爆1区（Ex zone 1） | Ex II 2G, zone 1 // Ex II 2D- zone 21 | X |
| Ex db lic. T6 ... T5 Gb // Ex tb IIIC T80 °C, T95 °C Db | ||
| 防爆2区（Ex zone 2） | Ex II 3G, zone 2 // Ex II 3D zone 22 | Ex nA nC ic IIC T5 (T6) Gc X |
| Ex nA nC IIC T6 ... T5 Gc X // Ex tc IIIC T85 °C Dc X | ||
| UL resp. Class 1 Div. 2 认证 | UL certified/ Cl 1 Div.2 | UL certified/ UL + Cl 1 Div. 2 |
| 通过远程软件操作 | X | ✓ |
| 评估单元 | 集成 | 集成 |
| 安全完整性等级 (SIL) | SIL 3 | SIL 3 |
| 非集成式 | |||
| FFS07 | FFS08 | FFS30 | |
| 供电电压 | F152 + 24 VDC | F152 + 24 VDC | F350 + 24 VDC |
| 运行模式 | 连续运行 | 连续运行 | 连续运行 |
| 防护等级 | IP66 防爆1区（Ex zone 1） | X | IP66 |
| IP67 防爆2区（ Ex zone 2） | 无防爆 仅有 IP67 | IP67 | |
| 传感器类型 | UV, IR | UV, IR | UV, IR, UV/IR-1 双传感器 |
| UV-1, UV-4, IR-1, IR-1 T | UV-1, UV-4, IR-1, IR-1 T, IR-1 T/S2 | UV-4, UV/IR-1, IR-2, IR-4 | |
| 运行温度 | -20 °C ... +65 °C (UV) | -20 °C ... +65 °C | -40 °C ... +85 °C |
| 运行温度 | -20 °C ... +60 °C (IR) | -20 °C ... +60 °C | |
| 防爆1区（Ex zone 1） | II 2G Ex d IIC T6 Gb | II 2G Ex d IIC T6 Gb | |
| II 2D Ex tb IIIC T80 °C Db | X | II 2D Ex tb IIIC T80 °C Db | |
| 防爆2区（Ex zone 2） | II 3G Ex nA IIC T5 (T6) Ge X | II 3G Ex nA IIC T5 (T6) Ge X | |
| II 3D Ex tc IIIC T95 °C Dc X | X | II 3D Ex tc IIIC T95 °C Dc X | |
| 显示器 | X | X | 需要连接 FB 30 |
| UL resp. Class 1 Div. 2 认证 | UL 372 - UL listed | UL 372 - UL listed | UL / Cl 1 Div. 2 |
| 通过远程软件操作 | X | X | ✓ |
| 评估单元 | F152 | F152 | F350 |
| 安全完整性等级 (SIL) | F152 SIL 3 | F152 SIL 3 | F350 SIL 3 |
