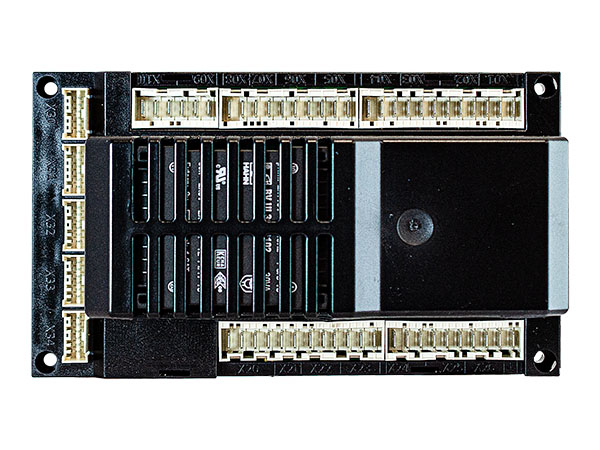

燃烧控制器 BT300
燃烧控制系统
产品优势:
- 模块化燃烧控制系统
- 电子空燃比控制，多达4个通道
- 可连接至控制仪表（系统）
- 图标式操作，可通过电脑轻松完成参数设定
- 集成火焰监测
- 负荷控制(选配)
- 集成阀门检漏功能 (VLT)
- O2控制
- 可选配 CO/H2 控制实现燃烧优化（SIL2）
- 直接安装于燃烧器上
BT300 结合了电子空燃比控制与电子燃烧器控制单元的优点。最多可配备 3 个电动执行器。此外，BT300 还可以通过各种模块进行功能扩展，例如，可通过模块实现风机转速的控制。 BT300 的基本款集成了很多功能，包括阀门检漏、火焰监控、烟气循环、运行时间统计和启动计数。
此外，还可选配具有负荷控制功能的系统，或具有燃烧优化功能的燃油或燃气强制通风燃烧器的 O2 控制系统。为了实现此功能，需另外安装 Lambda 变送器LT1/LT2/LT3/LT3-F。
BT300 可直接安装于燃烧器上。
| Technical Data | |
| 认证 |
EC Type Examination Certificate (Module B) according to 2014/68/EU (Pressure Equipment Directive)
EC Type Examination Certificate according to 2016/426 (Gas Appliances Regulation GAR)
SIL 3
CE Declaration of Conformity
USA and Canada
|
双燃料模块 DFM300
- 扩展模块，用于双燃料燃烧
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 燃油/燃气或燃气/燃气模式
- 可与 BT340 和 BT341 兼容
- 需要 LCM/LEM
转速模块 VSM100
- 扩展模块，通过变频器控制速度
- 通过 Namur, 3线或模拟信号进行反馈
- 另可通过 4..20mA/4..20mA 连接第四个伺服执行器
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 与所有 BT300 系列兼容
- 需要 LCM/LEM
负荷控制模块 LCM100
- 负荷控制模块
- 可在两个设定点中切换 (选配)
- 可根据环境条件调整控制
- 其他功能:
- 连接 LSB 设备的网关
- 燃烧器效率监测输出
- 燃料表
- PT100/ PT1000 输入，用于锅炉、环境及烟气温度
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 与所有 BT300 系列兼容
LSB 扩展模块 LEM100
- LSB 扩展模块
- LAMTEC SYTEM BUS (LSB) 接口用于连接其他 BT 模块
- 总线耦合至 BT300
- 与所有 BT300 系列兼容
PROFIBUS DP PBM100 现场总线模块
- Profibus DP 现场总线模块
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 与所有 BT300 系列兼容
- 需要 LCM/LEM
Modbus TCP EBM102 现场总线模块
- 用于 Modbus TCP 的现场总线模块
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 与所有 BT300 系列兼容
- 需要 LCM/LEM
PROFINET EBM112 现场总线模块
- 用于 PROFINET 的现场总线模块
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 与所有 BT300 系列兼容
- 需要 LCM/LEM
BT320 | BT330 (BT331 带SIL3) | BT335 | BT340 (BT341 带 SIL 3) | |
| 燃烧管理系统适用的燃料 | 燃油或燃气 | 燃油或燃气 | 双燃料操作 燃油/燃气 不带 DFM300 | 双燃料操作 燃油/燃气 带 DFM300 |
| 电机 | 2 | 最多 3个 | 最多 3个 | 最多 3个 |
| 燃油调节模式 / 二段火 | 是 | 是 | 是 | 是 |
| 燃油操作 三段火 | 是 | 是 | 否 | 是 |
| 点火阀 | 是 | 是 | 否 | 是 |
| 连续运行认证，配有可连续运行的火焰检测器 | 否 是（3.9.0.0 以上版本） | 是 | 是 | 是 |
| POC / 重置输入端 | 是 | 是 | 否 | 是 |
| 油泵/燃烧器运行信号输出端 | 是 | 是 | 否 | 是 |
执行器 662R5X
- 0.8Nm 至 9Nm
- 每台 BT控制系统最多3个执行器
- 经TÜV认证，可与BT300和CMS AEC-ST模块一起使用
图标式操作，参数设置清晰直观
- 显示屏 UI300 及配件
- 显示屏 UI300
- UI300 的外壳 IP65 - 插头组
- 插头组 - 附加模块
- 负荷控制模块 LCM100
- PROFINET EBM112
- 扩展模块 DFM300
- PROFIBUS 模块 PBM100
- Modbus TCP EBM102 - 执行器和连接线
- 执行器 0.9 至 9 Nm 662R5X
- 各种连接线 - 控制挡板
- 燃气挡板 - 火焰监测
- 火焰传感器 KLC1000 / 2002
- 火焰传感器 FFS07/FFS08 配 F152
- 火焰检测器 F200K, F300K - 远程软件
- LSB 远程软件，用于设定 BC300, BT300, LT3 和 LT3F
更多配件参见 产品目录册.
如需配件，欢迎联系销售代表
- 电离电极（不在LAMTEC产品目录册中）
- KLC1000 技术数据
