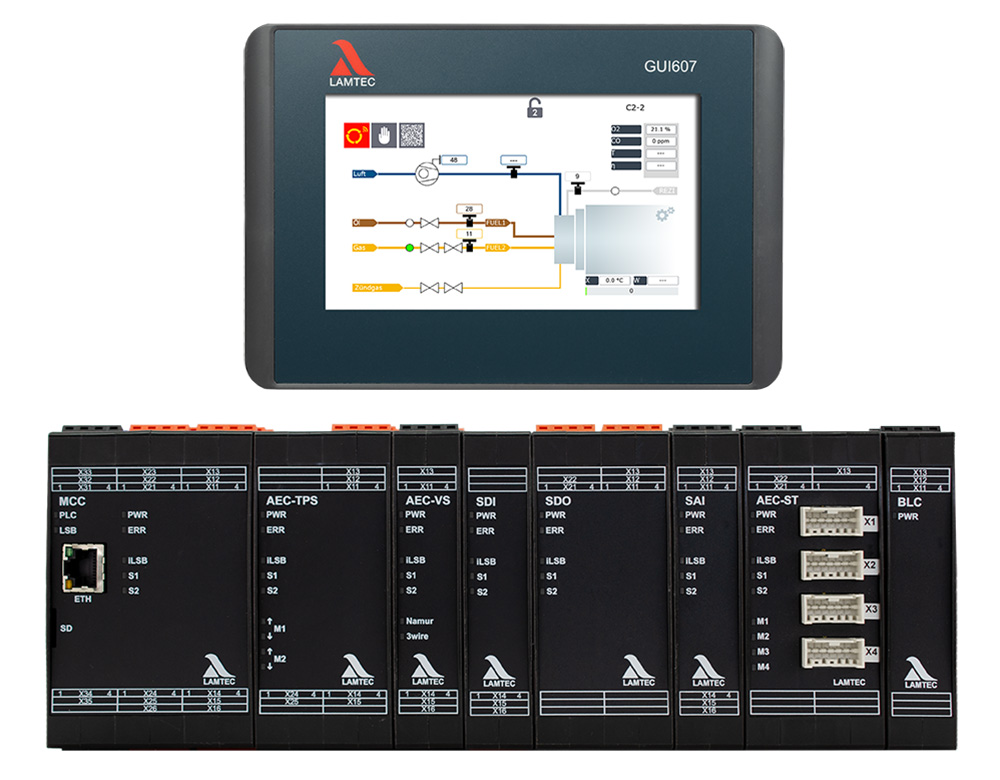

CMS
燃烧管理系统
产品优势:
- 模块化燃烧管理系统
- 适用简单至高端的应用
- 可自由配置输入/输出
- 图标式操作
- 全球化认证 CE/UL/SIL 3
- 集成 CODESYS Soft-PLC
- 集成故障指示系统
- Modbus TCP on-board
- O2 控制
- CO/H2 控制，实现燃烧优化（SIL2）
- 集成火焰监测系统
- 集成阀门检漏功能（VLT）
燃烧管理的革命性产品
无论在标准工业燃烧还是复杂工业应用领域， LAMTEC的革命性产品，CMS燃烧器和设备控制系统都树立了全新的标准。
模块化: CMS 可以轻松适应设备的需求。从小型工业燃烧器到大型设备，CMS都可以实现控制和调节。
安全: 模块间通过失效安全 iLSB 连接。
通讯: CMS 具有标准 Modbus TCP 接口。可以连接附加的现场总线模块，例如 PROFIBUS DP, PROFINET 和即将推出的 Modbus RTU
简单: CMS 支持图形化操作，用户界面直观简明。
需求至上: 无论是高性价比的基础款用户界面 UI400，还是操作界面更加友好的升级款 7 英寸彩色触控屏 (GUI607) —— LAMTEC CMS 都可以满足用户需求。
全面: 集成 Soft PLC（CODESYS），用于非失效安全控制和调节。
自由设定: 可将燃烧器功能自由分配给 CMS 的输入和输出。
| Technical Data |
|
||||
| 认证 |
EC Type Examination Certificate according to 2014/68/EU (Pressure Equipment Directive)
EC Type Examination Certificate according to 2016/426/EU (Gas Appliances Regulation)
SIL 3
CE Declaration of Conformity
USA and Canada
|

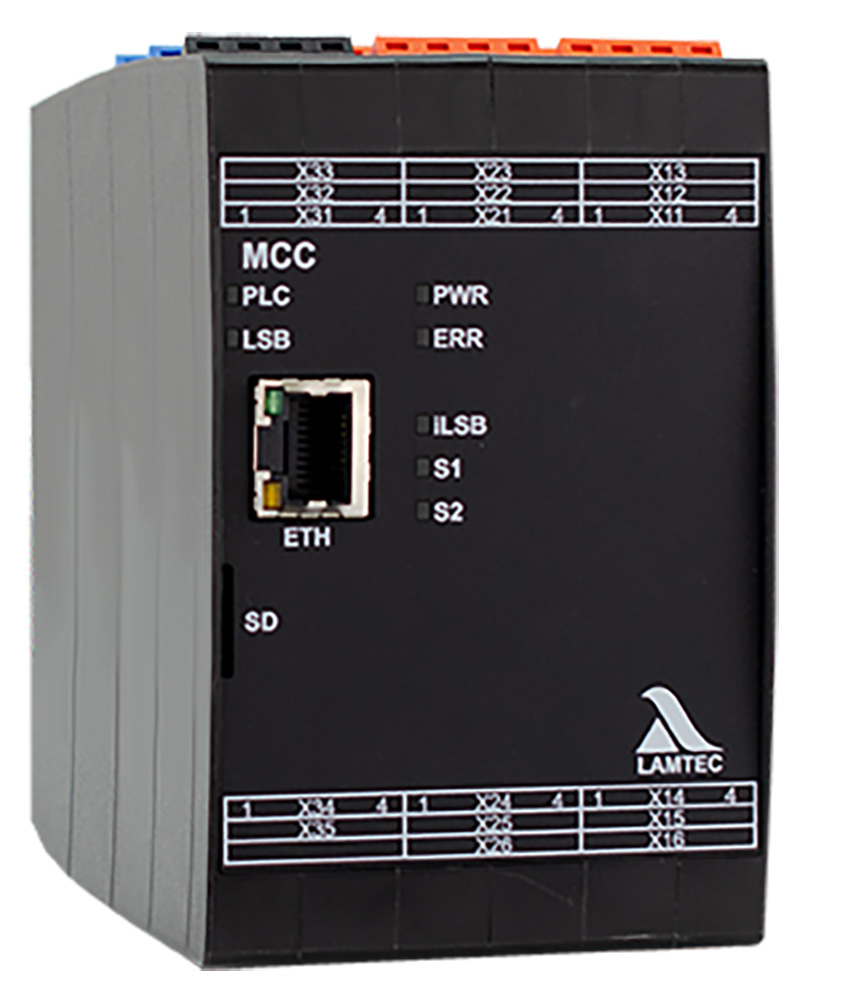

MCC
优势一览:
- 燃烧时序控制
- 12 个数字输入, 9 个数字输出, 可自由配置
- 每个输出端2 A, 总共最多8 A
- 火焰传感器输入端FFS07/08 (选配)
- 电离信号输入端 (选配)
- 负荷输入4-20 mA/三点位（TPS ）或电位计,
输出 4-20 mA 内部负荷 - CODESYS Soft-PLC 可访问内部变量，扩展非失效安全
- ModbusTCP 界面 on-board (Ethernet 连接)
- 另有以下版本:
- 输入 230VAC | 输出 230VAC
- 输入 120VAC | 输出 120VAC
- 输入 24VDC | 输出 230VAC
- 输入 24VDC | 输出 120VAC
- 输入 24VDC | 输出 24VDC

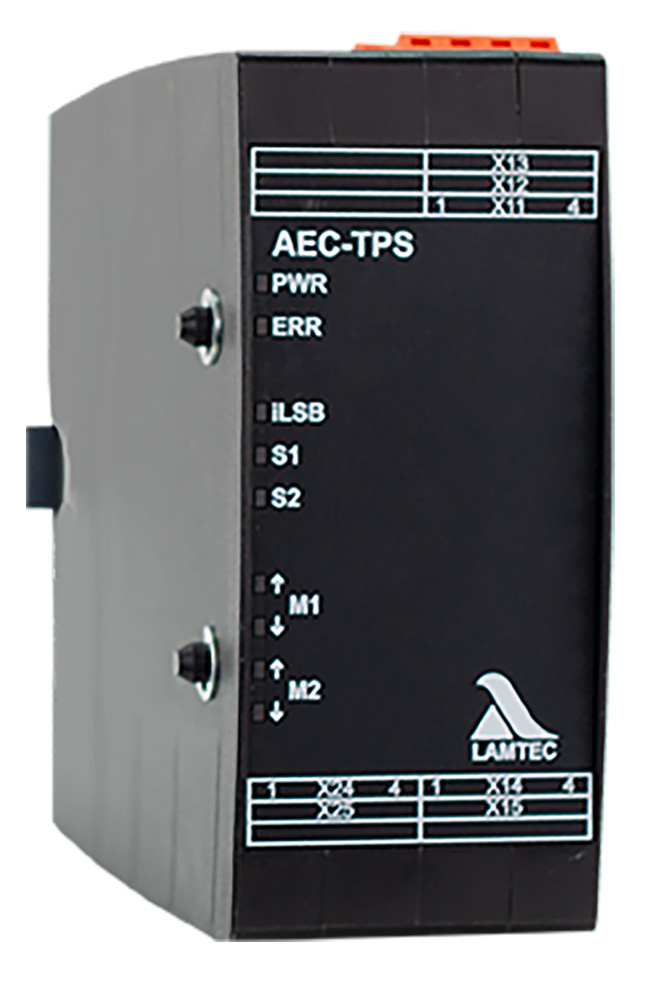

AEC-TPS
优势一览:
- 1 个模块支持 2 个TPS 伺服电机
- 每个电机的最大电流输出为 0.5 A
- 每台系统可配置5 个 AEC-TPS 模块
- CMS执行器可提供6 Nm至200 Nm扭矩/li>
- 技术上可与 ETAMATIC/FMS 伺服电机兼容(需进行设备认证)
- 每台CMS系统可配置最多 10 台伺服电机

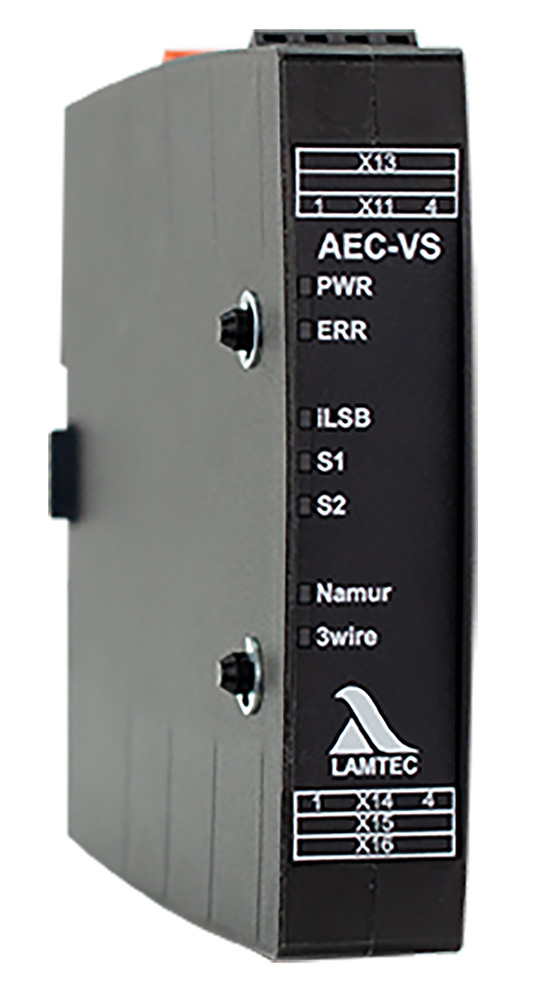

AEC-VS
优势一览:
- 助燃风机或循环风机的变频器模块
- 4-20 mA 电机、气动执行器等的模块
- 每个 CMS 系统最多可配置 10 个 AEC-VS
- 带有反馈输入的 VSD 模块，用于:
- Namur 传感器
- 三线传感器
- 4-20 mA
- 无源数字输出（自由配置非失效安全输出，例如风机信号）
- 数字输入（自由配置非失效安全故障，例如 VSD 故障）

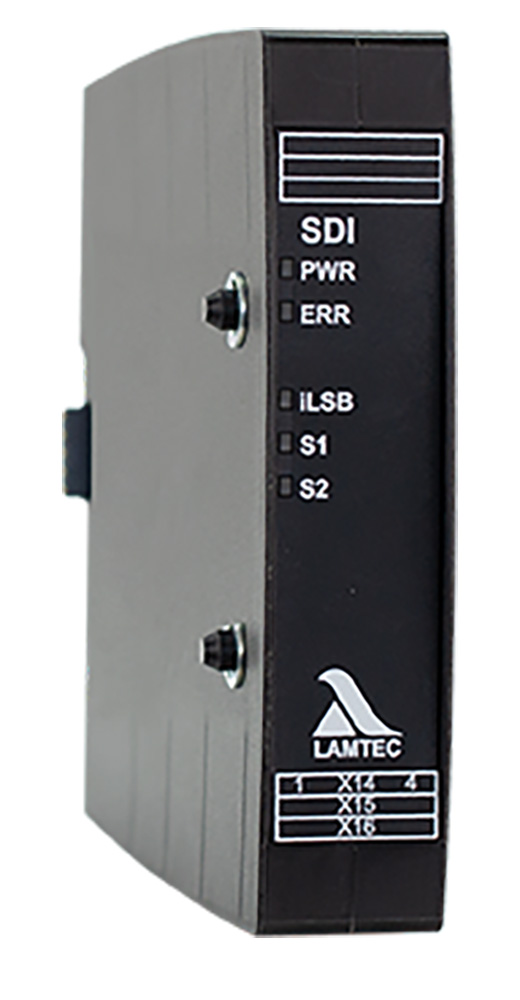

SDI
优势一览:
- 每个模块8 个数字输入
- 可自由配置所有输入端
- 另有版本115/230 V 和 24 VDC可选
- 最多6个数字输入模块
- 每个CMS 系统可配置多达60个数字输入端
SDO
优势一览:
- 每个模块8 个失效安全输出端
- 可自由配置所有输出端
- 每个输出端2 A, 总共最多8 A
- 另有版本 115/230 VAC 和24 VDC 可选
- 每台CMS 系统可配置多达 4 个数字输出模块
- 每台CMS系统最多 41 个数字输出端

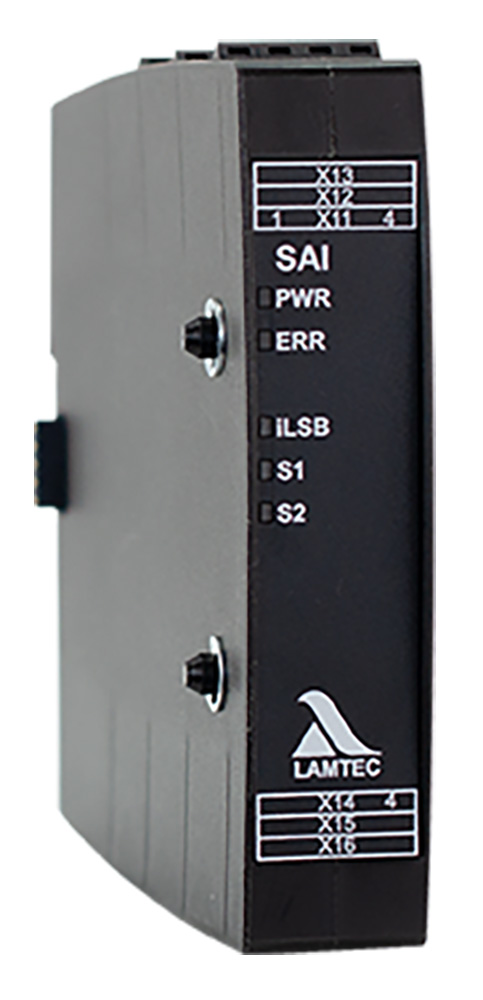

SAI
优势一览:
- 3 个失效安全模拟输入或6个非失效安全输入，或其他任意组合
- 可根据功能需要自由配置所有输入端
- 输入: 4 … 20 mA, 0 … 10 V 脉冲或数字
- 每个系统最多配置 3 个SAI
- 每台CMS 系统可配多达9个失效安全或18个非失效安全输入端

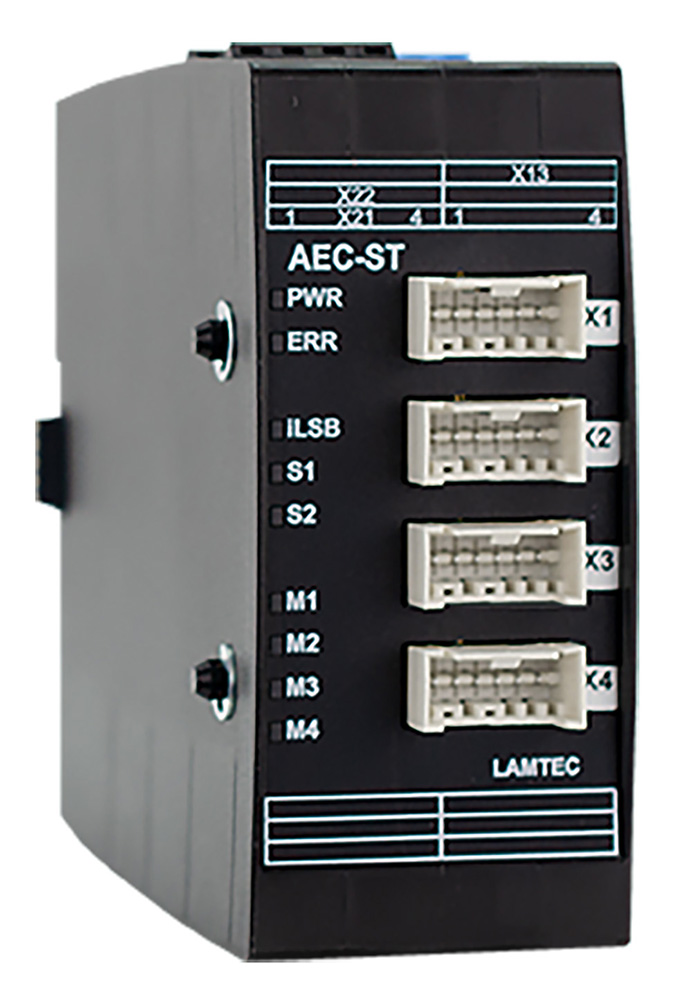

AEC-ST
优势一览:
- 与 BT300的步进电机兼容
- 1个模块可最多支持4台步进电机
- 扭矩0.8 Nm, 1.2 Nm, 3 Nm, 9 Nm
- 每个CMS 系统可配置2个 AEC-ST模块

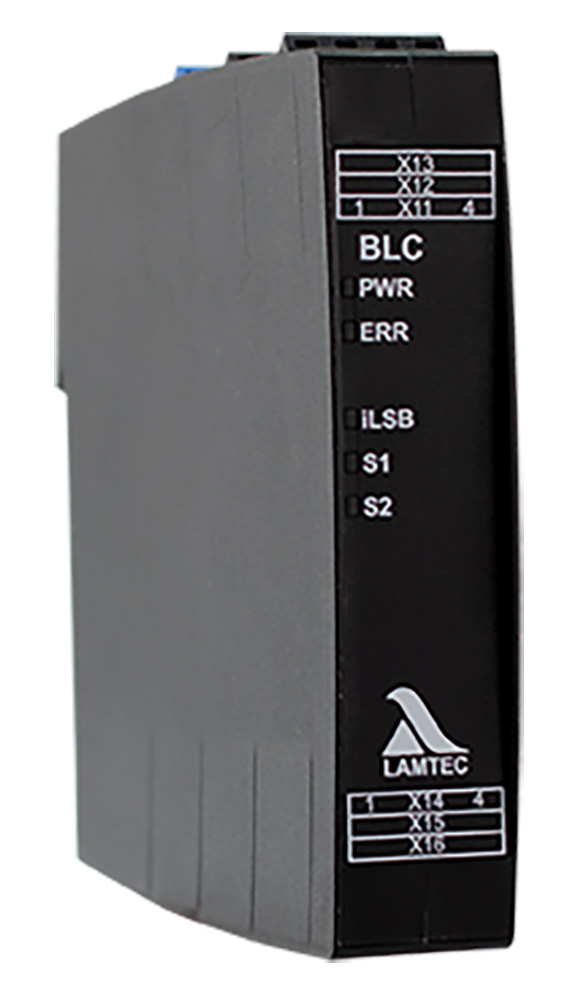

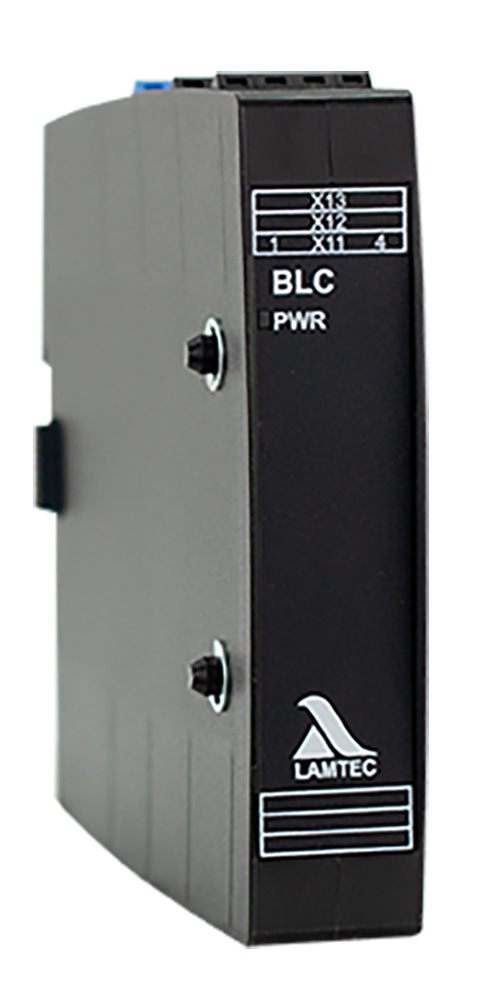

BLC
优势一览:
- 可连接安装在不同位置的 CMS 模块
- 模块用于通过线缆延长 CMS 内部总线
- BLC passive 可用作传送和接收模块
- BLC active 接收器模块，可启动新的总线段
- Bus segment 最长 70 m
| BLC active | BLC passive |
 |  |
- 显示屏
- 显示屏 UI400
- UI400 的外壳 IP65
- 彩色触控屏 GUI6xx 系列 - 总线模块
- PROFIBUS 模块 668R1400
- PROFINET 模块 EBM412 - 远程软件
- CMS 远程软件，用于配置 CMS 系统 - 控制挡板
- 燃气挡板
- 空气挡板
- 烟气挡板
可根据客户要求将挡板安装于我们的执行器上。 - 执行器
- 执行器 668M20xx
- 执行器 662R5X - 测量系统
- 用于 O2 控制的 O2 测量，如 LT3/LS2
- 用于 CO/H2 控制的 O2 测量/COe 检测，如 LT3-F/KS1D - 火焰监测系统
- 火焰传感器
•FFS07/FFS08
- 火焰检测器
• F200K
• F300K 电源
- 24V 电源用于为 CMS 15 - 150V 供电更多配件参见 产品目录册.
如需配件，欢迎联系销售代表
直接连接
- 火焰检测器 FFS07 / FFS08
通过数字输入端连接
- 火焰检测器 F200K
- 火焰检测器 F300K
- 火焰检测器 F152 + FFS07 / FFS08
- 火焰监测设备 F130I
- 火焰监测设备 F120I
- 触控屏
- 可选不同尺寸 (7“ GUI607, 10“ GUI610, 15“ GUI615)
- 图标式操作
- 绝大部分内容无需语言翻译
- 设备图
- 保存备份数据包功能
- 可根据客户要求调整图形显示
- 安装助手
- 与 MCC 无距离限制 (Ethernet)
- 集成 CODESYS PLC 用于客户特定功能
- 高性价比的用户界面
- 图标式操作
- 无需语言翻译
- 操作简明，便于上手
- 通过 LAMTEC SYSTEM BUS (LSB) 连接
- 与 MCC 距离最远可至 500 m
CMS 安置于燃烧器上 | CMS 安装于柜体中 |
 |  |
